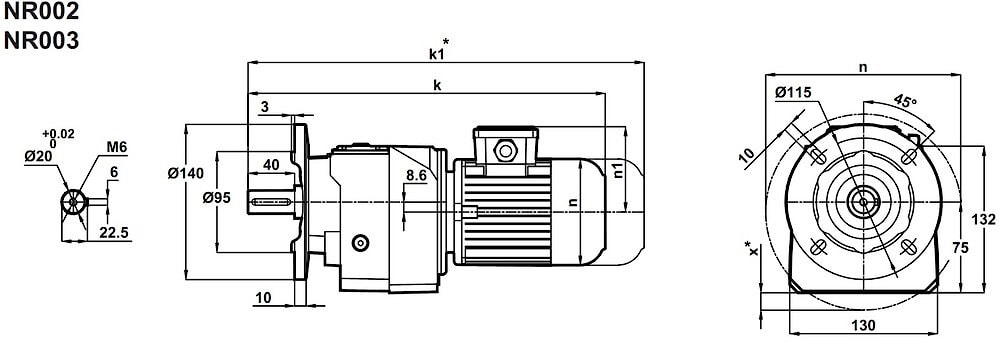

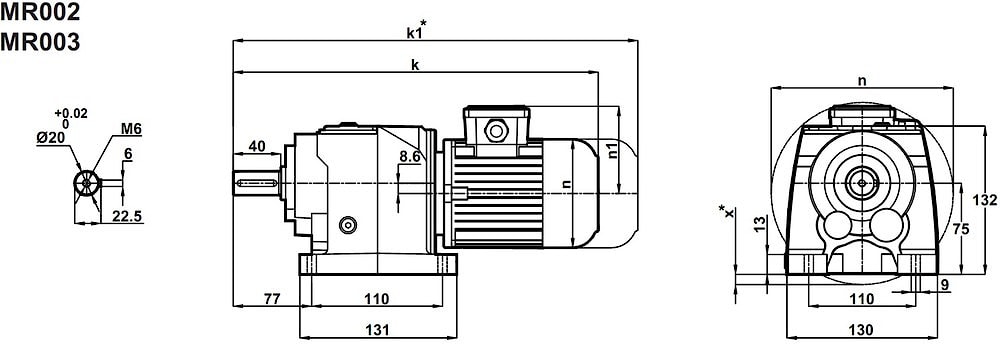

Соосный цилиндрический редуктор MR002 , MR003 , NR002 , NR003

50 об/мин ... 600 об/мин

Завершает линейку осевых цилиндрических мотор редукторов, работающих от мотора в 0,37кВт - самая быстроходная серия: модели MR002-71/2a (на лапах) NR002-71/2a (на фланце) MR003-71/4b (на лапах) NR003-71/4b (на фланце) .
При этом допускается использование как двух полюсного двигателя так и четырех.
Привод отлично зарекомендовал себя, как надежная трансмиссия для разного характера нагрузок. Дополняет преимущества редукторного механизма - высокий уровень удерживаемых радиальных нагрузок, прочный корпус моноблочного типа, стабильная тихая работа, долговечность, экономия.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
44	76	32,02	2272	1,1	MR003-71/4b NR003-71/4b	13 13,5
49	67	28,38	2242	1,2
58	57	24,13	2157	1,4
66	50	21,26	2094	1,6
68	49	20,66	2090	1,7
73	45	19,17	2056	1,8
77	43	18,20	2025	1,9
83	40	16,89	1992	2,0
95	35	14,67	1917	2,4
103	32	13,61	1884	2,5
126	27	11,14	1801	2,4	MR002-71/4b NR002-71/4b	12,5 13,5
142	24	9,87	1749	3,3
161	21	8,70	1687	3,5
166	20	8,45	1678	3,6
179	19	7,84	1644	3,8
188	18	7,45	1617	4,0
203	17	6,91	1584	4,1
233	14	6,00	1519	4,6
251	13	5,57	1487	4,8
307	11	4,56	1394	5,3
359	9	3,90	1333	5,8
387	9	3,62	1304	6,1
405	8	6,91	1296	6,5	MR002-71/2a NR002-71/2a	12,5 13,5
467	7	6,00	1240	7,2
503	7	5,57	1212	7,6
615	5	4,56	1135	8,4

Вернуться к выбору мощностей

Редуктор MR002 и MR003 является полным аналогом мотор-редукторов МТС22А и МТС23А , МТС 22А и МТС 23А , МТС 22 А и МТС 23 А (производства Tos-znojmo (Чешская республика). И техническим аналогом мотор-редукторов С05 2 Р , С05 3P , С11 2 Р , C11 3 P , С 05 2Р , С 05 3P , С 11 2Р , C 11 3 P , С 052 Р , С 053 P , С 112 Р , C 113 P (Bonfiglioli (Италия) , мотор-редукторов НА32 и НА33 , НА 32 и НА 33 (производства Motovario (Италия) , мотор-редукторов МТС12А , МТС 12 А , МТС 12А (от Tos-Znojmo (Чешская республика) , мотор-редукторов SK02 , SK03 , SK 02 , SK 03 (производства Nord (Германия) , мотор-редукторов MNHL20/2 и MNHL20/3 , MNHL 20 2 и MNHL 20 3 , MHL20 2 и MNHL20 3 (производитель Siti (Италия) , мотор-редукторов MRD12 и MRD13 , MRD 12 и MRD 13 (производства Varvel (Италия).
Редуктор NR002 и NR003 является полным аналогом МТС22А-FL и МТС23А-FL , МТС 22А FL и МТС 23А FL , МТС 22 А FL и МТС 23 А-FL (производства TOS ZNOJMO (Чехия) , мотор-редукторов MNHL20/2-F , MNHL-20/3-F , MNHL 20 2-F , MNHL 20 3-F , MNHL 20 2 F , MNHL 20 3 F (производства Siti (Италия) , мотор-редукторов MRD12-DFU , MRD13-DFU , MRD 12 DFU , MRD 13 DFU , MRD 12-DFU , MRD 13-DFU (производства Varvel/Приводная техника) , мотор-редукторов С052 F , C112 F , С 052 F , C 112 F , С 052F , C 112F (производства Bonfiglioli (Италия) , мотор-редукторов МРВ02 и МРВ04 , МРВ 02 и МРВ 04 (производства Майкопского завода). И техническим аналогом мотор-редукторов моделей SK02F , SK03F , SK 02F , SK 03F SK 02 F , SK 03 F (от NORD (Германия) , мотор-редукторов HFA32 и HFA33 , HFA 32 и HFA 33 , HF A32 и HF A 33 (от Motovario (Италия) , мотор-редукторов MTC12A-FL и МТС13А-FL , MTC 12A FL и МТС 13А FL , MTC 12 A-FL и МТС 13 А-FL (произведенных Tos Znojmo (Чехия) .
