Соосный мини мотор-редуктор НН22 и НV22

Номинальная мощность – 0.4 кВт

Выходные обороты: 150 об/мин … 500 об/мин

Мини мотор-редуктор HV22 может комплектоваться как трехфазным мотором так и однофазным мотором. Все шестерни изготовлены из высококачественной специальной легированной стали с высокоточной механической обработкой и обработкой науглероживанием и закалкой. Материал редуктора литье под давлением из алюминиевого сплава.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

150

24

10

HH22(HV22)-150/10K-400W/1500-□-□-□

9

300

12

5

HH22(HV22)-300/5K-400W/1500-□-□-□

9

500

7.0

3

HH22(HV22)-500/3K-400W/1500-□-□-□

9

Мотор-редуктор

HY22

500

/

3K

400W

/

1500

S3

-

-

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-

роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

HH22

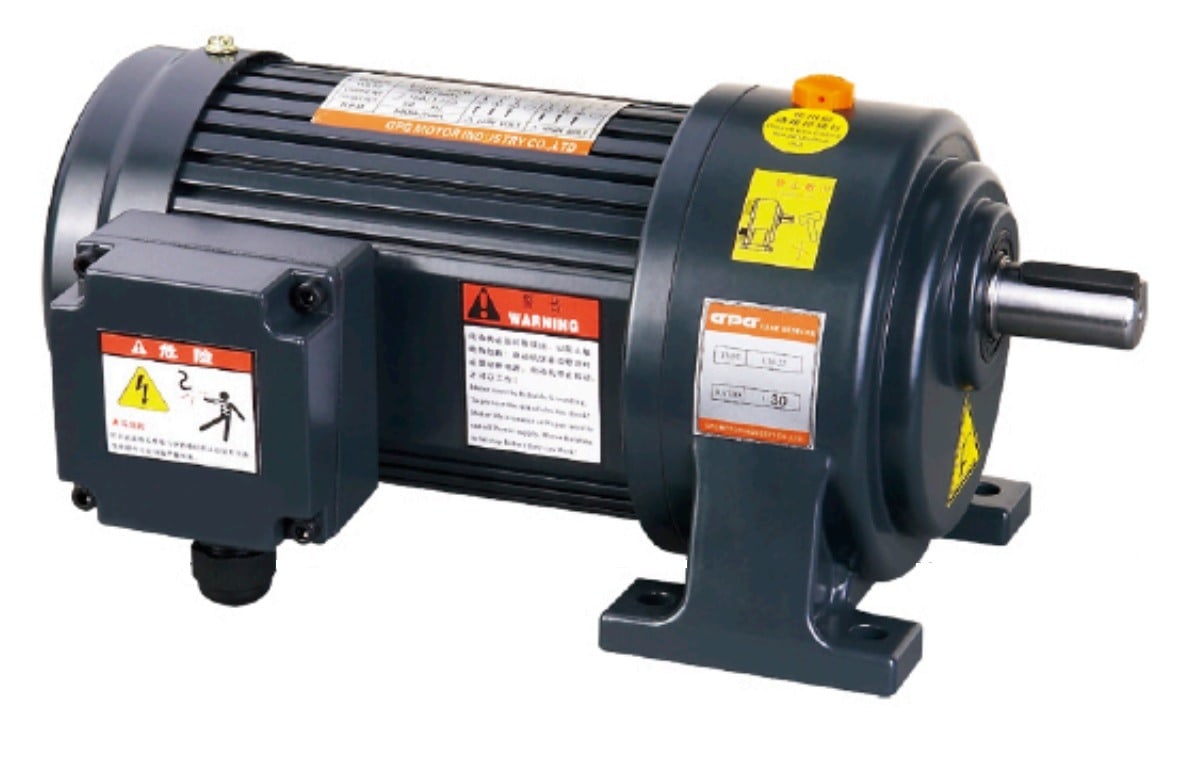

(на лапах; d=22)

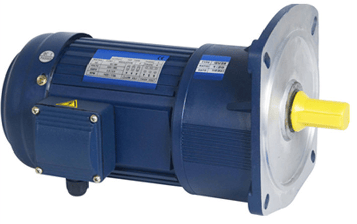

HV22 (фланец; d=22 )

150

300

500

10

5

3

400W – 0.4кВт

1500 – 1500 об/мин

С1 – 1ф110В

С2 - 1ф220В

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L –DC

- нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-нием;

BR2 (DB) - тормоз DC24V, при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
