Соосный мини мотор-редуктор НН28 и НV28

Номинальная мощность – 0.4 кВт

Выходные обороты: 16 об/мин … 100 об/мин

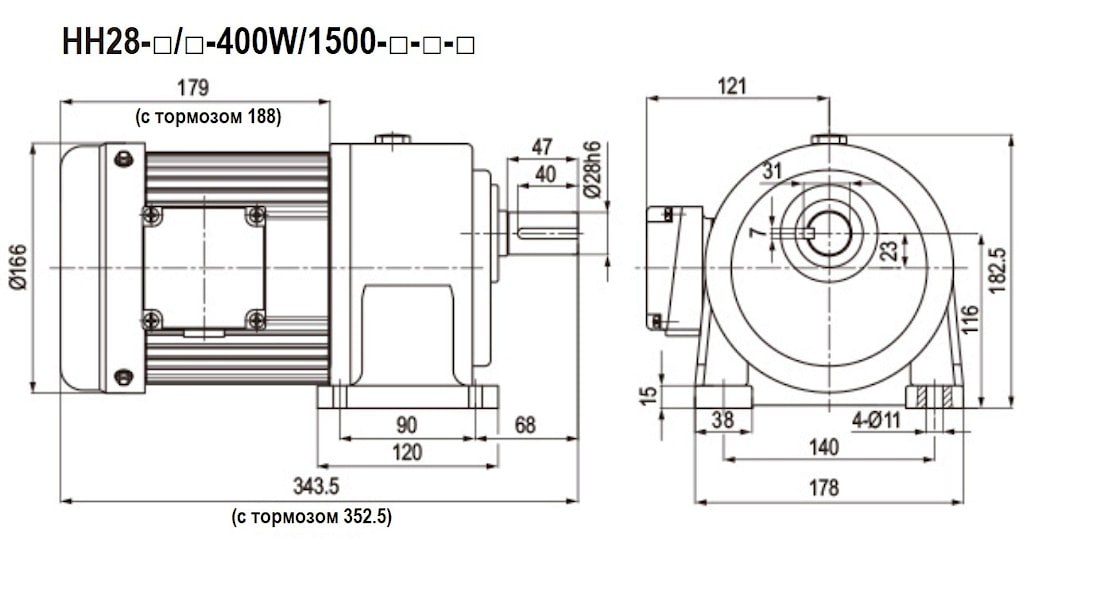

Соосный мини мотор редуктор HH28 (исполнение на лапах) с подводимой мощностью 400 Вт с трехфазным подключением сила тока на 3*220В – 2,13А; 3*380 -1,24А; с однофазным подключением сила тока 1*220В - 3,8А (200µF); 1*110В – 7,6А (200µF).

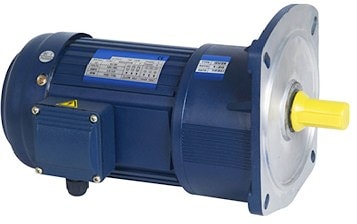

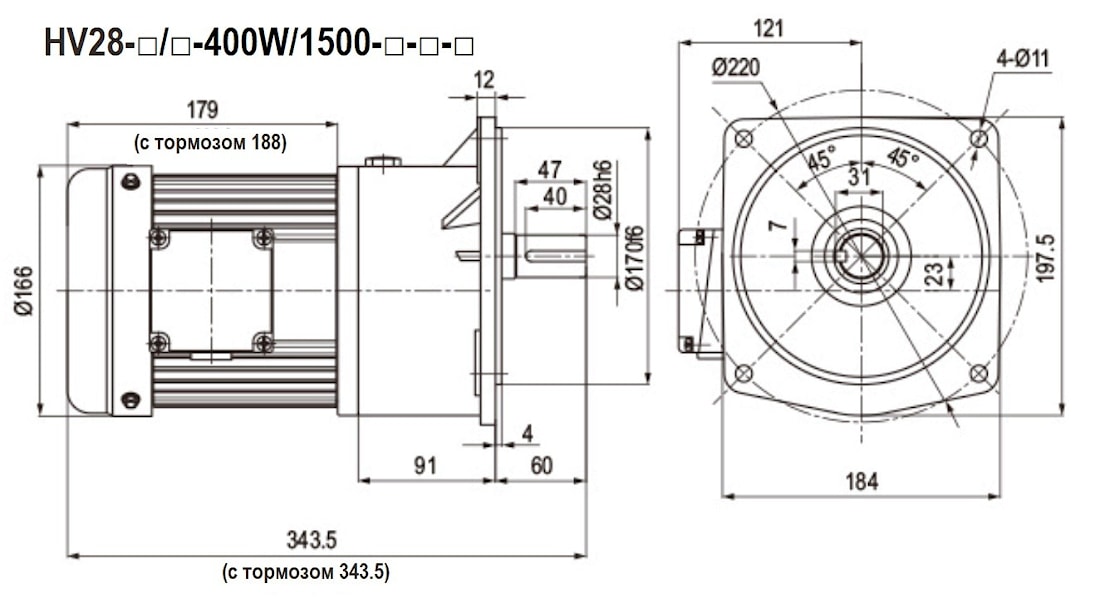

Соосный мини мотор редуктор HV28 (фланцевое исполнение) корпус редукторной части - литье под давлением из алюминиевого сплава. Редуктор заполнен высококачественным смазочным маслом; дозаправка и техническое обслуживание не требуются. Прямой пуск при полном напряжении, пуск с непрерывным вращением, пуск с конденсатора. Клеммная коробка в алюминиевом корпусе - IP54.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

16

207

90

HH28 (HV28)-16/90K-400W/1500-□-□-□

9

18

184

80

HH28 (HV28)-18/80K-400W/1500-□-□-□

9

21

162

70

HH28 (HV28)-21/70K-400W/1500-□-□-□

9

25

139

60

HH28 (HV28)-25/60K-400W/1500-□-□-□

9

30

116

50

HH28 (HV28)-30/50K-400W/1500-□-□-□

9

33

109

45

HH28 (HV28)-33/45K-400W/1500-□-□-□

9

37

93

40

HH28 (HV28)-37/40K-400W/1500-□-□-□

9

50

72

30

HH28 (HV28)-50/30K-400W/1500-□-□-□

9

60

60

25

HH28 (HV28)-60/25K-400W/1500-□-□-□

9

75

48

20

HH28 (HV28)-75/20K-400W/1500-□-□-□

9

100

36

15

HH28 (HV28)-100/15K-400W/1500-□-□-□

9

Мотор-редуктор

HV28

100

/

15K

200W

/

1500

C2

BR1

-

Тип

мотор-редуктора

Вых. обо-

роты

Переда-точное число

Мощ-ность мотора

Обо-

роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

HH28

(на лапах; d=28)

HV28 (фланец; d=28)

16

18

21

25

30

33

37

50

60

75

100

90

80

70

60

50

45

40

30

25

20

15

400W – 0.4кВт.

1500 – 1500 об/мин

С1 – 1ф110В

С2 - 1ф220В

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L – DC

- нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
