Соосный мини мотор-редуктор НН32 и НV32

Номинальная мощность – 0.4 кВт

Выходные обороты: 7 об/мин … 15 об/мин

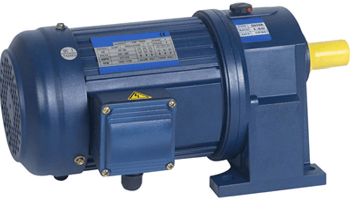

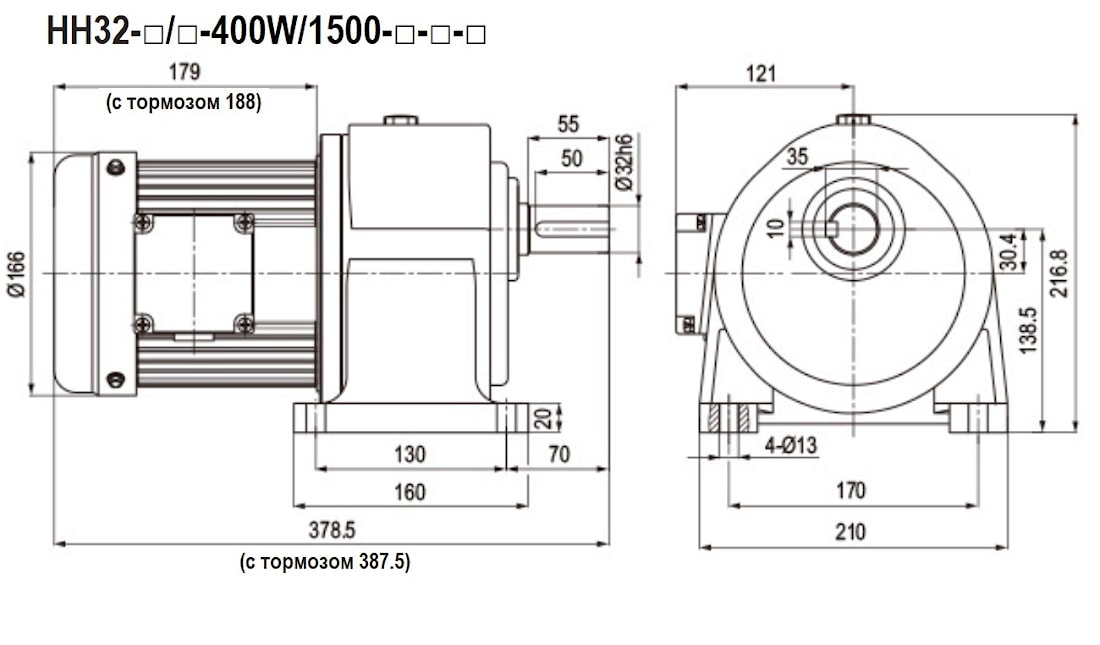

Мини мотор-редуктор НН32 (исполнение на лапах) предназначен для получения крутящего момента от силовой установки номинальной мощностью 400 Вт, частота вращения выходного вала 7об/мин … 15об/мин, крутящий момент 23.0Нм … 43.2Нм. Температура окружающей среды -10℃ ~+40℃.

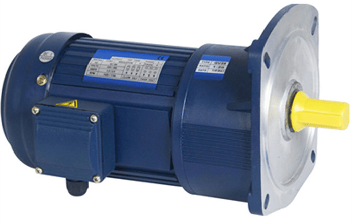

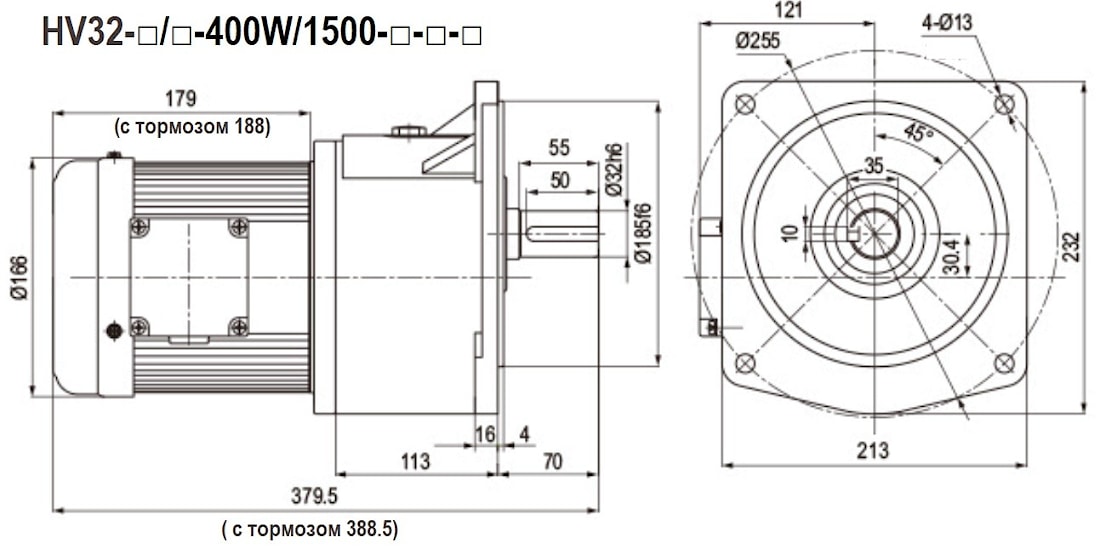

Соосный мини мотор-редуктор HV32 (фланцевое исполнение). Применяемые шкивы, звездочки или шестерни должны быть изготовлены с допуском H7, чтобы избежать постороннего шума и повреждений. Поверхность вала может быть покрыта антикоррозийной жидкостью, чтобы избежать ржавчины.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

7

43.2

200

HH32(HV32)-7/200K-400W/1500-□-□-□

19

8

40.8

180

HH32(HV32)-8/180K-400W/1500-□-□-□

19

9

36.3

160

HH32(HV32)-9/160K-400W/1500-□-□-□

19

10

32.0

140

HH32(HV32)-10/140K-400W/1500-□-□-□

19

12

27.7

120

HH32(HV32)-12/120K-400W/1500-□-□-□

19

15

23.0

100

HH32(HV32)-15/100K-400W/1500-□-□-□

19

Мотор-редуктор

HH32

10

/

140K

400W

/

1500

C1

-

TF

Тип

мотор-редуктора

Вых. обо-

роты

Переда-точное число

Мощ-ность мотора

Обо-

роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

HH32

(на лапах; d=32 )

HV32 (фланец; d=32)

7

8

9

10

12

15

200

180

160

140

120

100

400W – 0.4кВт

1500 – 1500 об/мин

С1 – 1ф110В

С2 - 1ф220В

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L – DC

- нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным расторма-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллической

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
