Конические редукторы KR474 2,0 об/мин ... 5,0 об/мин
2,0 об/мин ... 5,0 об/мин

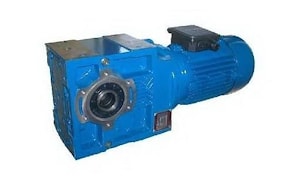

Коническо-цилиндрический мотор-редуктор KR474-71/4b и KR474-80/6a - электрический двигатель номинальной мощностью 370 ватт и четырех ступенчатая трансмиссия, совмещенная цилиндрические и коническая зубчатые передачи, достигаемый крутящий момент на приводном валу 600Нм - 1500Нм.Передаточные числа привода: i=300 - i=430.
Допустимые радиальные нагрузки - 17500 ньютонов.
Редуктор выпускается в различных монтажных исполнениях: с полым валом в различных расположениях, с выходным(и) валам(и), с выходным(и) фланцем(и).
Условное обозначение
Каталог K-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 1,9 | 1682 | 472,63 | 14147 | 0,9 | KR474-80/6a | 106 |
| 2,1 | 1505 | 422,88 | 16004 | 1,0 | ||
| 2,4 | 1323 | 371,35 | 17584 | 1,2 | ||
| 3,0 | 1081 | 472,63 | 19400 | 1,4 | KR474-71/4b | 103 |
| 3,3 | 967 | 422,88 | 20160 | 1,6 | ||
| 3,8 | 850 | 371,35 | 20833 | 1,8 | ||
| 4,5 | 711 | 310,16 | 21624 | 2,2 | ||
| 4,8 | 672 | 293,03 | 21828 | 2,3 |
Вернуться к выбору мощностей
Мотор-редуктор KR474 - является полным аналогом мотор-редукторов: МВН100 (Siti (Италия) , В103 (Motovario (Италия) , SK9032.1 , SK9032.1 VF , SK9032.1 AZ (Nord (Германия) , анагогами, с приближенными размерностями, мотор-редукторов ТС100С , ТF100С (производитель -Tramec (Италия)) , VFR150 и A504 (Bonfiglioli (Италия).
Редуктор КТ474 можно использовать как аналогичный (приближенный к присоеденительным размерам) привода ТА100С, (производимого Tramec (Италия)), технический аналог редукторам ВН100 (произведенных под маркой Siti (Италия)).
Если вы хотите купить конические редукторы kr474 , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
