Мини мотор редуктор 5GU3 ... 10 (120 Ватт)
Номинальная мощность - 0,12 кВт
Выходные обороты: 150 об/мин ... 500 об/мин


Небольшой компактный механический мини-привод 5GU3 ... 10K предназначен для эксплуатации с электродвигателем номинальной мощностью 120 W или 0,12 кВт.

Составляющие части привода: электродвигатель асинхронного типа переменного тока (1Ф: 110 В и 220 В, 3Ф: 220 В и 380 В) и редукторная часть, представленная цилиндрическим мини редуктором с диапазоном передаточных чисел от 3 до 10. Выходной вал мотор редуктора может быть изготовлен d=12 мм и d=15 мм.

Возможно два варианта крепления: лаповый и фланцевый.

Электрические параметры электродвигателей можно посмотреть здесь.

Схема подключения
Опции
Условное обозначение

Модель
мотор-редуктора
Выходные оборотыПередаточное
число
Крутящий моментМасса
Моторредукторвалn2 (об/мин)iM2 (Нм)m (кг)
5IK120W-GU
5RK120W-GU
5IK120W-GU-M
5GU3K12, 15-5003.02.0Стандарт – 4.8
Фланец – 4.8
С тормозом – 5.3
5U3.6K12, 15-4163.62.4
5GU5K12, 15-3005.03.3
5GU6K12, 15-2506.04.0
5GU7.5K12, 15-2007.55.0
5GU9K12, 15-1669.06.0
5GU10K12, 15-150106.6

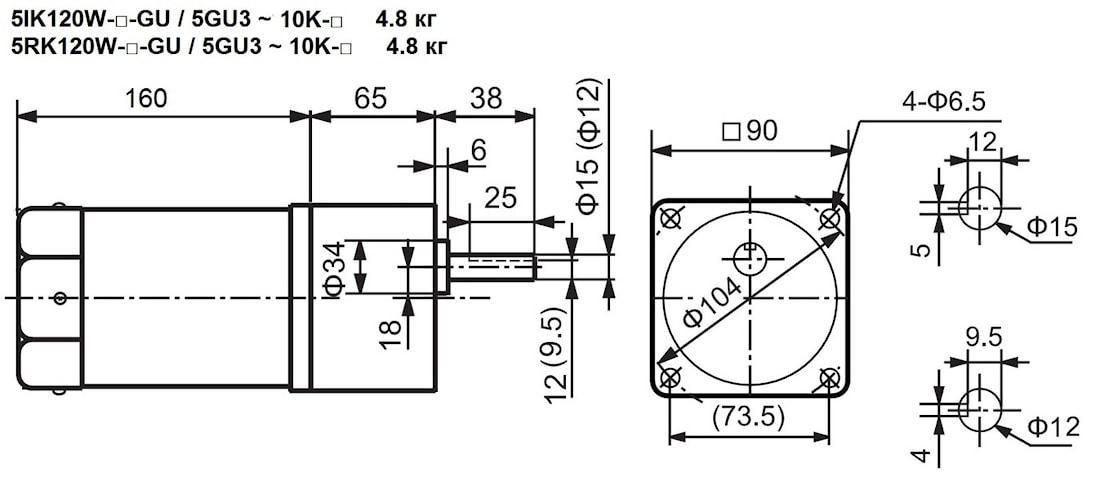

Стандартная модель

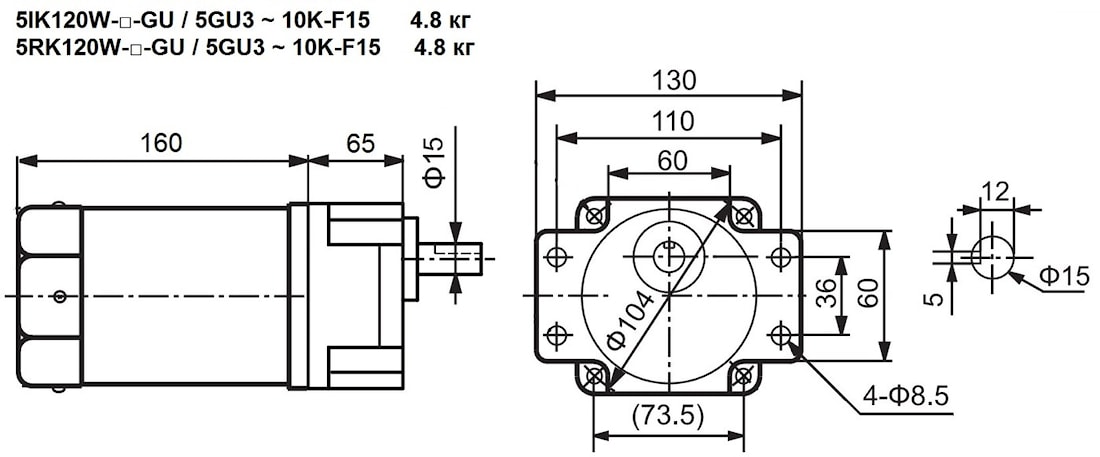

Фланцевая модель

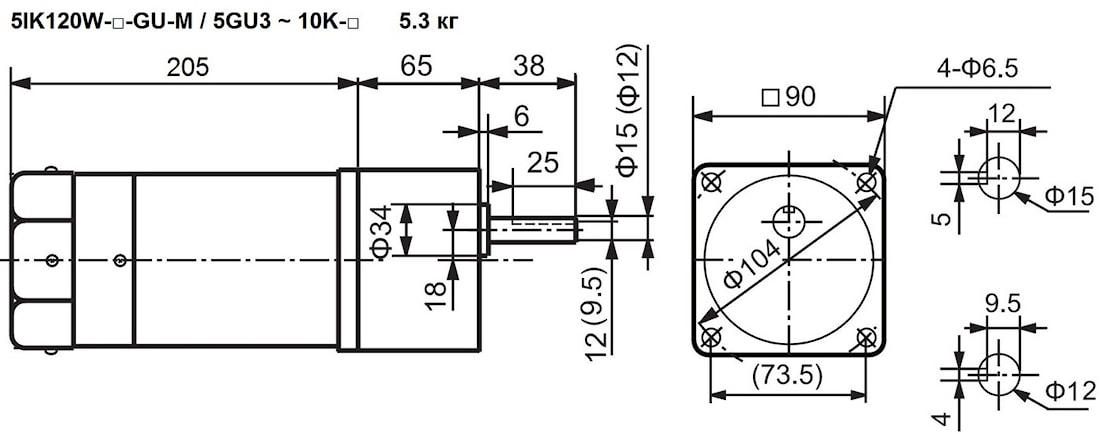

Модель с электромагнитным тормозом
