Мини электродвигатель 5IK120W, 5RK120W, 5IK120W-M (120 Ватт)

Номинальная мощность - 0,12 кВт

Выходные обороты: 1300 об/мин

Асинхронный электродвигатель переменного тока представлен следующими моделями: 5IK120W-C1 (1Ф 110 В), 5IK120W-C2 (1Ф 220 В), 5IK120W-S2(S3) (3Ф 220 В и 380 В), 5RK120W-C1 (1Ф 110 В), 5RK120W-C2 (1Ф 220 В), 5IK120W-C1-M (1Ф 110 В), 5IK120W-C2-M (1Ф 220 В), 5IK120W-S2(S3)-M (3Ф 220 В и 380 В).
Номинальная мощность - 0,12 кВт (120 W).
Напряжение питания: 1 фаза - 110 V, 220 V, 3 фазы - 220 V 380 V.
Конденсатор - 6.0 мкФ (для 220 В) и 24 мкФ (для 110 В)
Пусковой момент - 0,70 Nm (110 V) / 0,86 Nm (220 V). Вращающий момент на выходном валу – 0.9 Nm.
Степень защиты IP54.
Допустимые режимы работ S1 - равномерные нагрузки (для серии 5IK120), S3 - прерывистые работы (для серии 5RK120).

Схема подключения
Опции
Условное обозначение

Модель двигателя	Мощность		Параметры напряжения				Конденсатор		Момент		Режим работ
	Вт	Об.	Фаза	В	Гц	А	мкФ		Ном. мНм	Пуск. мНм
Асинхронные индукционные моторы
5IK120W-C1-A1(A2)	120Вт*1300об		1	110	50	1.7	24	890		630	Равномерный Продолжительный
5IK120W-C2-A1(A2)			1	220		0.8	6	890		630
5IK1200W-S2-A1(A2)			3	220		0.59	-	900		1950
5IK120W-S3-A1(A2)			3	380		0.35	-	900		1950
Асинхронные реверсивные моторы
5RK120W-C1-A1(A2)	120Вт*1300об		1	110	50	1.81	24		900	700	Реверсивный Краткосрочный
5RK120W-C2-A1(A2)			1	220		0.95	6		900	700
Моторы со встроенным электромагнитным тормозом
5IK120W-C1-A1(A2)-M	120Вт*1300об		1	110	50	1.81	24		900	700	Прерывистый Краткосрочный
5IK120W-C2-A1(A2)-M			1	220		0.95	6		900	700
5IK120W-S3-A1(A2)-M			3	380		0.38	-		900	1950

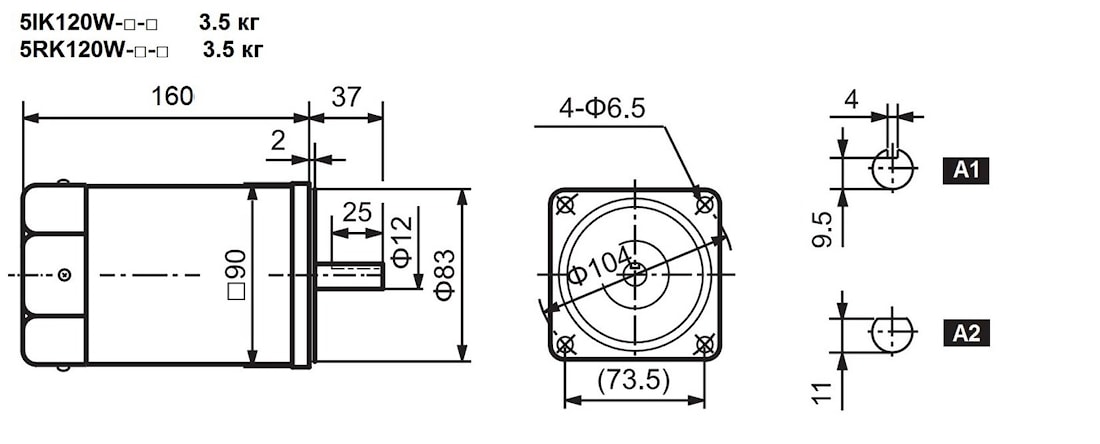

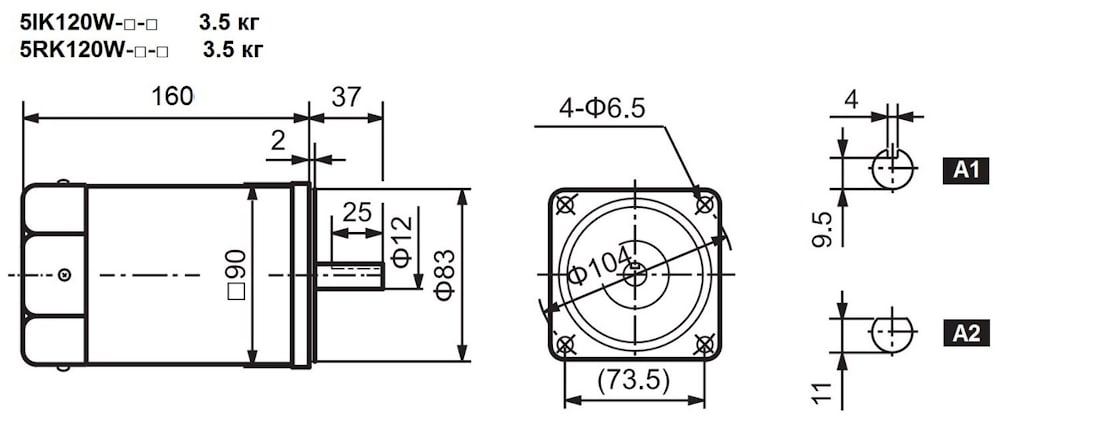

Стандартная модель

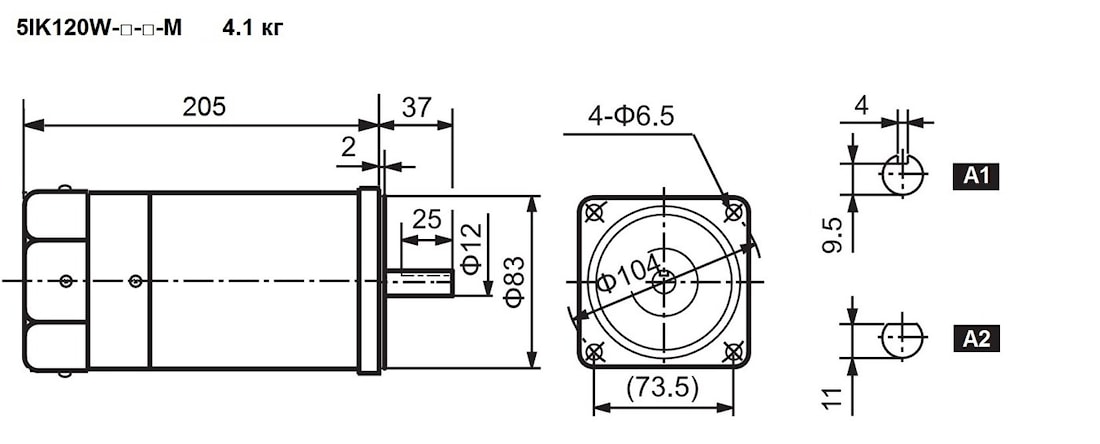

Модель с электромагнитным тормозом

Мини электродвигатели марок 5IK120W, 5RK120W, 5IK120W-M можно рассматривать как полные аналоги электродвигателей 9IDD-120, 9RDD-120, 9BDD-120, 9IDK-120, 9RDK-120, 9BDK-120 (Южная Корея), 5IK120A-GC, 5IK120A-GCT2, 5IK120A-UC, 5IK120A-UCT2, 5RK120A-GC, 5RK120A-GCT2, 5RK120A-UC, 5RK120A-UCT2, 5RK120A-GCM, 5RK120A-UCM (Oriental motor), M91X120S-4L, M91X120S-4Y, M9RX120S-4L, M9RX120S-4Y, M9MX120S-4Y, M9MX120SK-4Y, M9RX120SB-4L, M9RX120SB-4Y, M9MX120SB-4Y (Panasonic) 90YS120W, 90YB120W, 90YR120W (Wanshsin).
