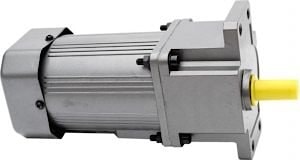

Мини мотор редуктор 5GU12,5 ... 30 (120 Ватт)

Номинальная мощность - 0,12 кВт

Выходные обороты: 50 об/мин ... 120 об/мин

Мини мотор редуктор 5GU12.5 ... 30 (120 Ватт) - компактный универсальный редукторный механизм, призванный извлекать из высокой угловой скорости на входе электродвигателя номинальной мощностью 120 Ватт - крутящий момент на выходном валу до 20 Нм. Параллельно мотор-редуктор служит для снижения скорости выходных оборотов до 50 об/мин ... 120 об/мин (в зависимости от выбранного передаточного числа). Предлагаются мини мотор-редукторы в стандартном и фланцевом исполнении. Диаметр выходного вала d=12 мм и d=15 мм (со шпонкой). Электродвигатель может быть оснащен электро-магнитным тормозом. Все электрические параметры поставляемых электродвигателей можно увидеть по ссылке.

Схема подключения
Опции
Условное обозначение

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
5IK120W-GU 5IK120W-GU 5IK120W-GU-M	5GU12.5K	12, 15	-	120	12.5	8.3	Стандарт – 4.8 Фланец – 4.8 С тормозом – 5.3
	5GU15K	12, 15	-	100	15	10
	5GU18K	12, 15	-	83	18	12
	5GU20K	12, 15	-	75	20	13
	5GU25K	12, 15	-	60	25	16
	5GU30K	12, 15	-	50	30	20

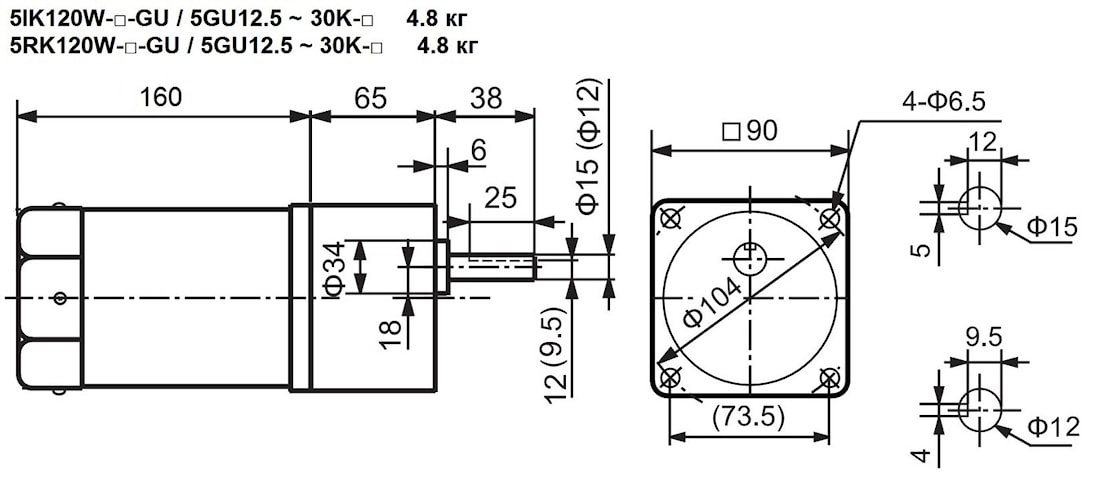

Стандартная модель

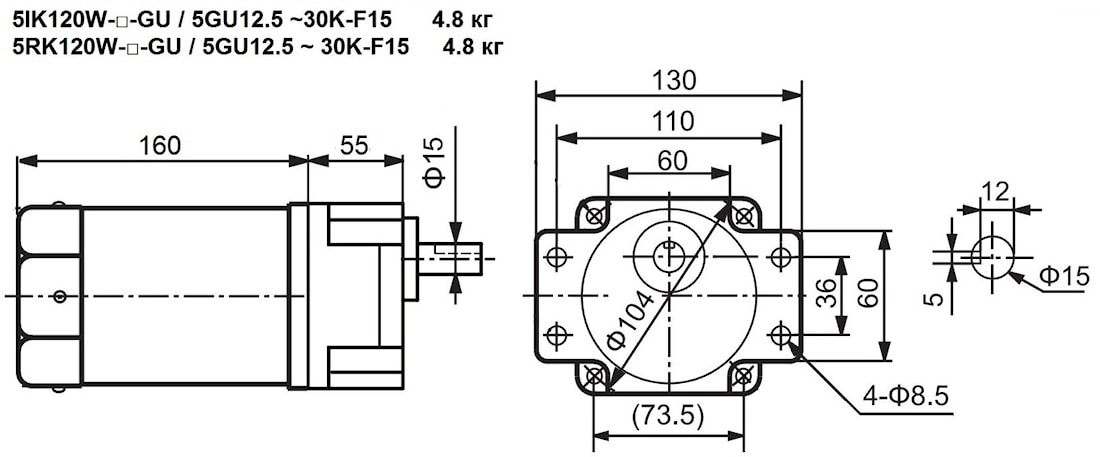

Фланцевая модель

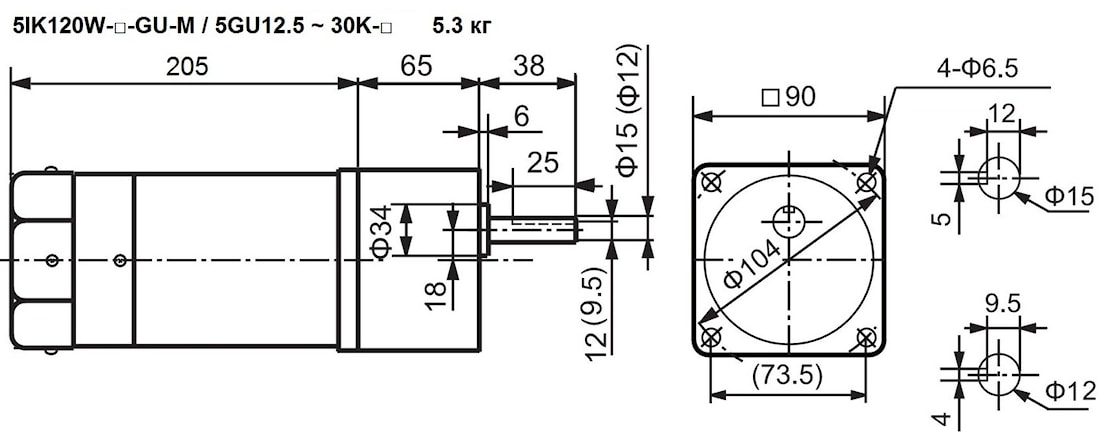

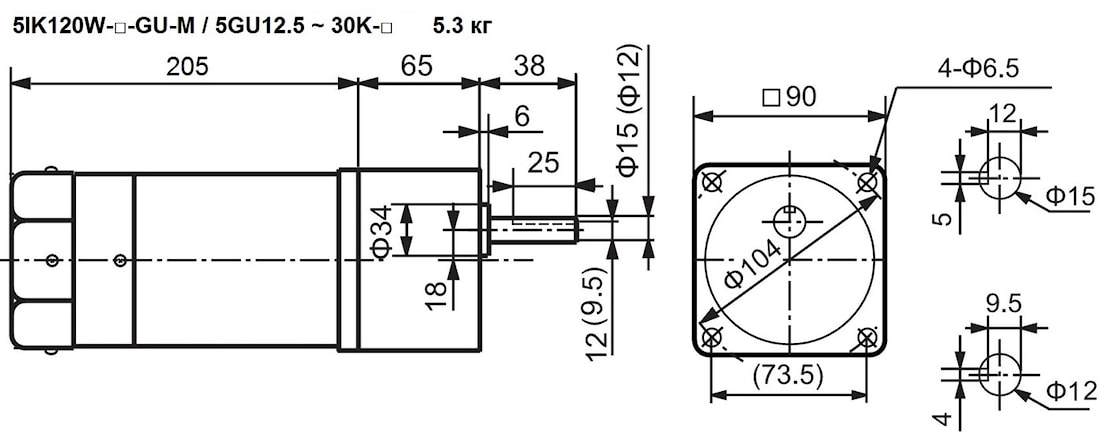

Модель с электромагнитным тормозом
