Соосный мини мотор редуктор НН18 и НV18
Номинальная мощность – 0.1 кВт
Выходные обороты: 21 об/мин … 500 об/мин

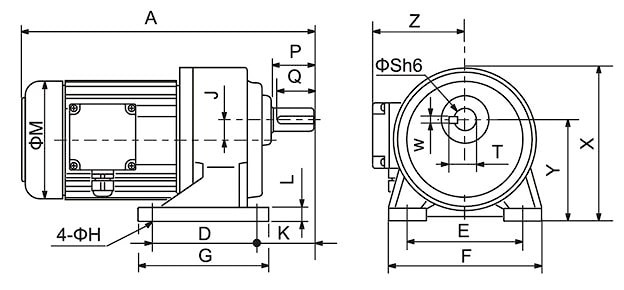

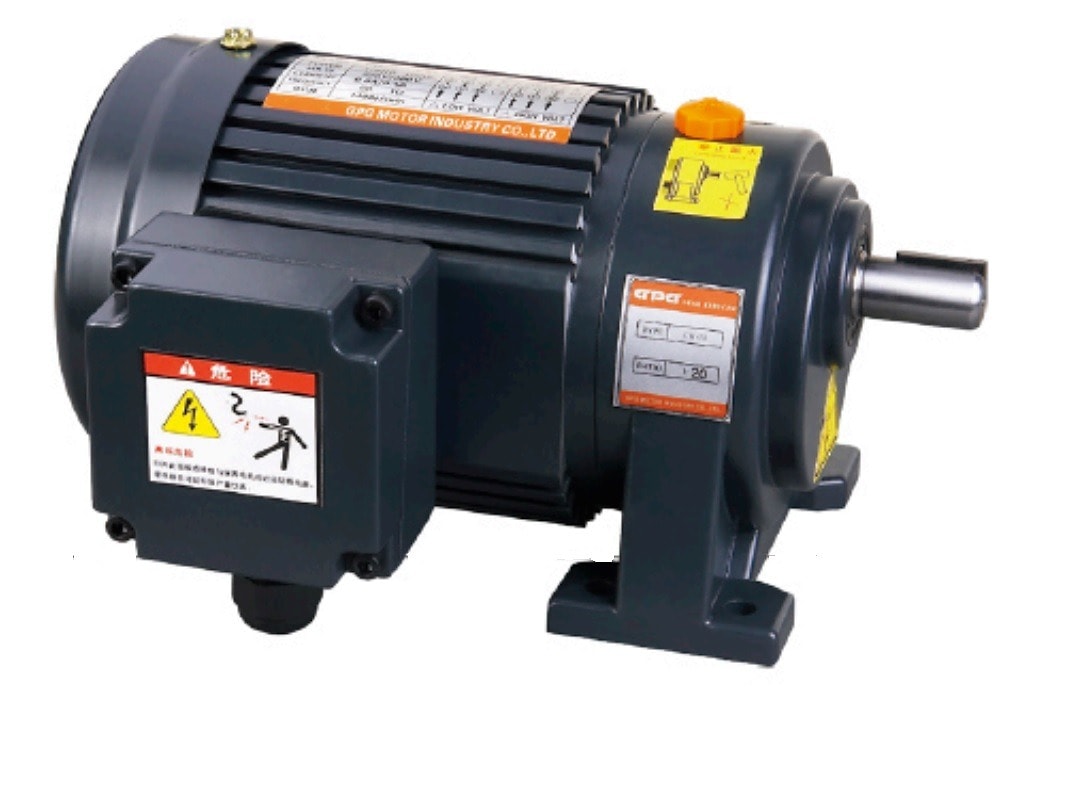

Компактный соосный мотор редуктор НН18 (на лапах мощностью 100 Ватт - цилиндрическая зубчатая передача органично совмещённая с маломощным электродвигателем. Однофазное или трехфазное питание мотора, улучшенная шумоизоляция, влаго- и пыле защищенность IP55, умеренное потребление электроэнергии , возможность комплектации электромагнитным тормозом и т.д.

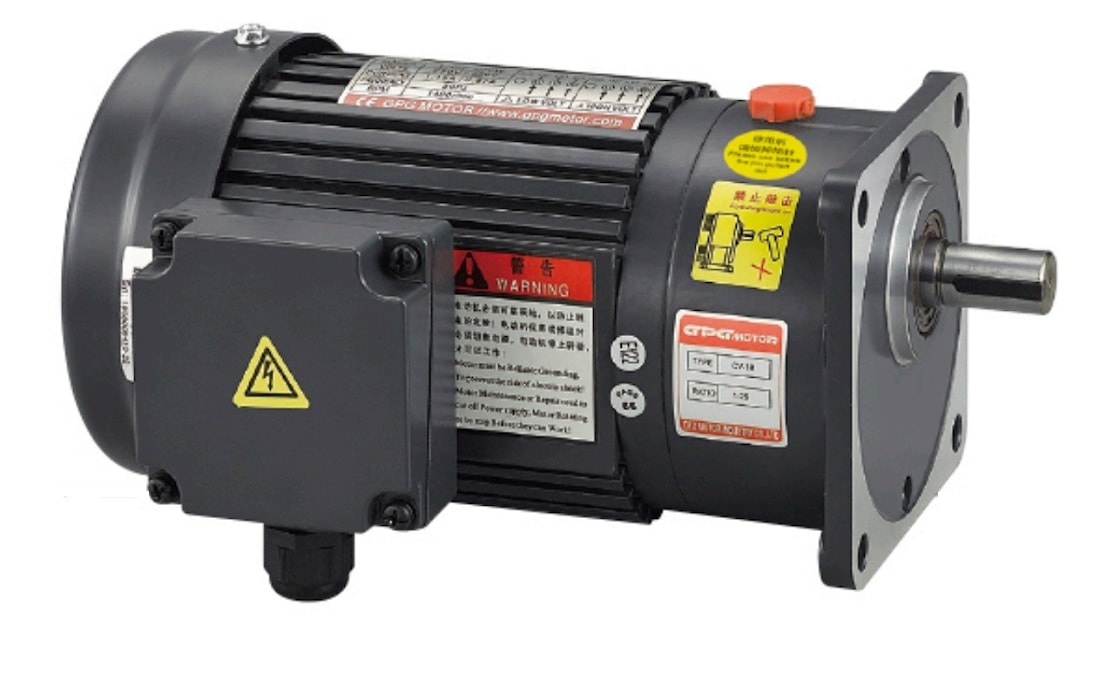

Cоосный мотор редуктор HV18 (фланцевое исполнение) мощностью 100 Ватт - зубчатая передача совмещенная с асинхронным электродвигателем переменного тока. Однофазное (110/220В) или трехфазное (220/380В) питание мотора, степень, влаго- и пыле защищенности IP55, комплектация тормозом и др.

.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n2 (об/мин-1)

М2 (Нм)

i

m (кг)

21

43

70

НН18(HV18)-21/70K-100W/1500-□-□-□

6

25

33

60

НН18(HV18)-25/60K-100W/1500-□-□-□

6

30

28

50

НН18(HV18)-30/50K-100W/1500-□-□-□

6

33

27

45

НН18(HV18)-33/45K-100W/1500-□-□-□

6

37

22

40

НН18(HV18)-37/40K-100W/1500-□-□-□

6

50

18

30

НН18(HV18)-50/30K-100W/1500-□-□-□

6

60

14

25

НН18(HV18)-60/25K-100W/1500-□-□-□

6

75

12

20

НН18(HV18)-75/20K-100W/1500-□-□-□

6

100

9,1

15

НН18(HV18)-100/15K-100W/1500-□-□-□

6

150

6,2

10

НН18(HV18)-150/10K-100W/1500-□-□-□

6

300

3,1

5

НН18(HV18)-300/5K-100W/1500-□-□-□

6

500

1,9

3

НН18(HV18)-500/3K-100W/1500-□-□-□

6


.

.

Условное обозначение

Мотор-редуктор

HH18

500

/

3K

100W

/

1500

C2

-

-

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-

роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

HH18

(на лапах; d=18)

HV18 (фланец; d=18)

21

25

30

33

37

50

60

75

100

150

300

500

70

60

50

45

40

30

25

20

15

10

5

3

100W – 0.1кВт

.

1500 – 1500 об/мин

С1 – 1ф110В

С2 - 1ф220В

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 220/380В

L –DC

- - нет опций

BR1 (B)

тормоз DC90V,

при выключ питании;

BR/HR (YB) – тормоз с ручным расторма-ием;

BR2 (DB) - тормоз DC24V, при включ питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF

термисторы;

TW

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO

тропический климат;

IG – энкодер
