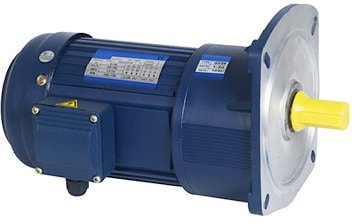

Соосный мини мотор редуктор НН22 и НV22

Номинальная мощность – 0.01 кВт

Выходные обороты: 7 об/мин … 18 об/мин

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

7

117

200

HH22(HV22)-7/200K-100W/1500-□-□-□

7

8

103

180

HH22(HV22)-8/180K-100W/1500-□-□-□

7

9

91

170

HH22(HV22)-9/170K-100W/1500-□-□-□

7

10

80

140

HH22(HV22)-10/140K-100W/1500-□-□-□

7

12

79

120

HH22(HV22)-12/120K-100W/1500-□-□-□

7

15

58

100

HH22(HV22)-15/100K-100W/1500-□-□-□

7

17

52

90

HH22(HV22)-17/90K-100W/1500-□-□-□

7

18

48

80

HH22(HV22)-18/80K-100W/1500-□-□-□

7

Мотор-редуктор

HH22

8

/

180K

100W

/

1500

C1

BR2

-

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-

роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

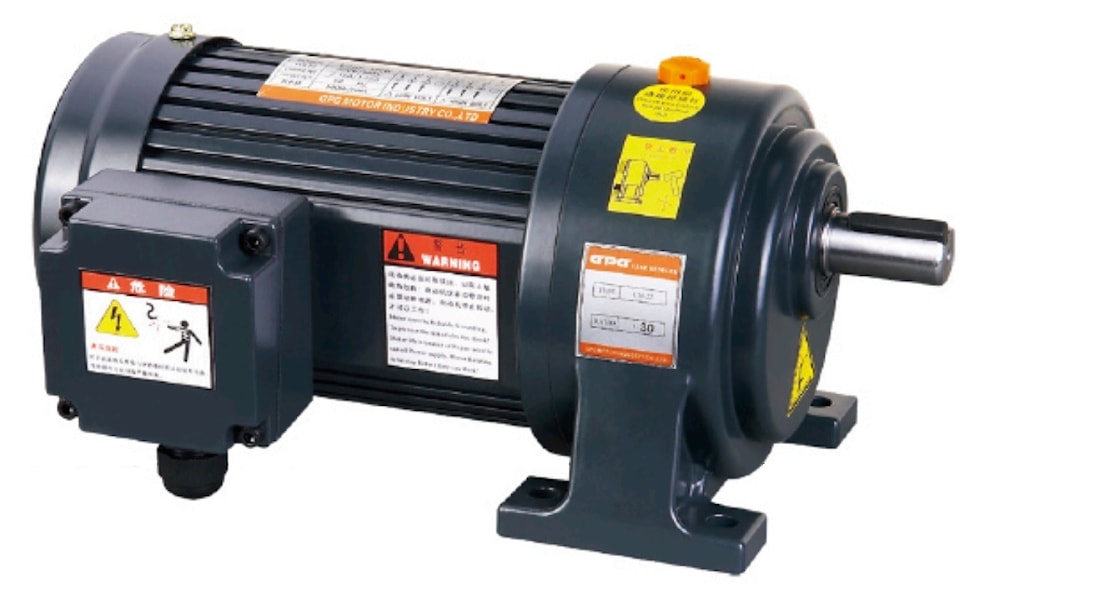

HH22

(на лапах; d=22)

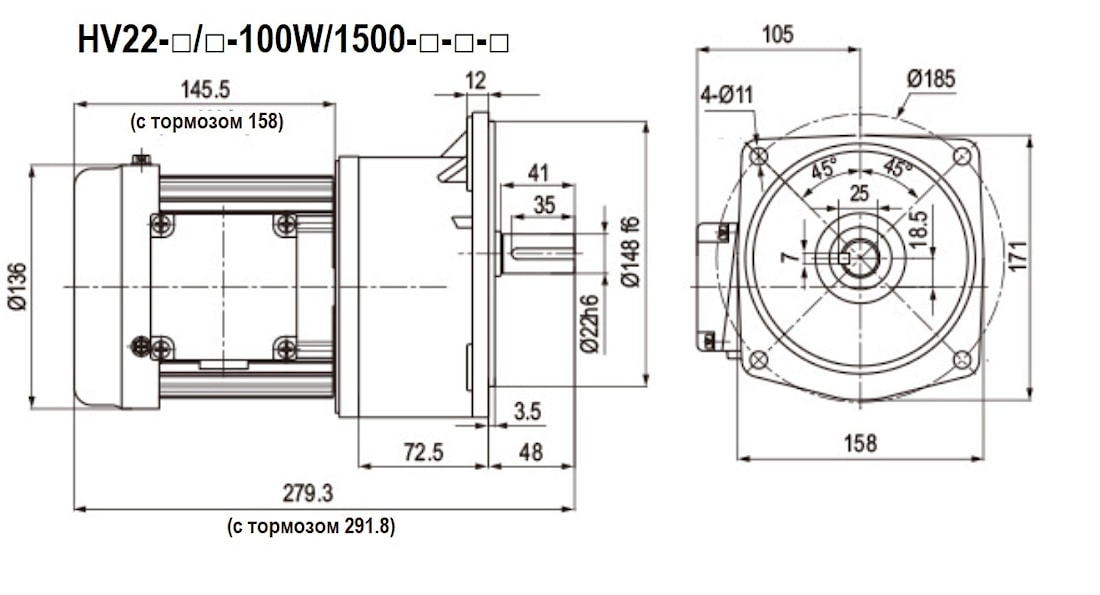

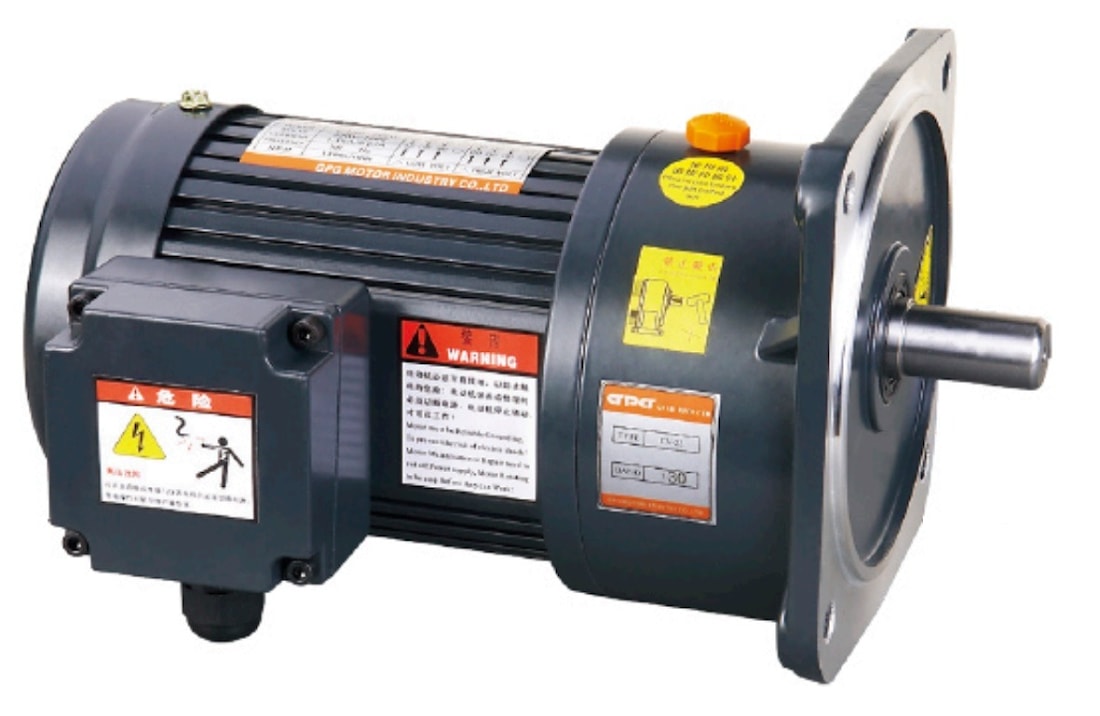

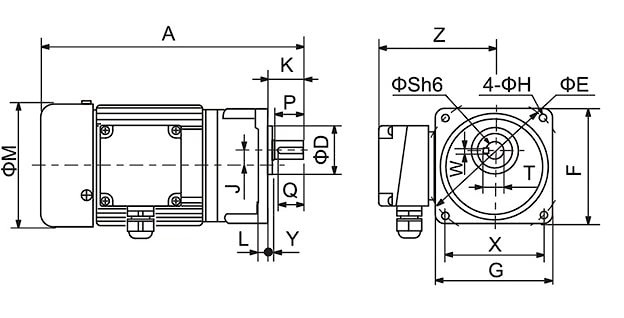

HV22 (фланец; d=22)

7

8

9

10

12

15

17

18

200

180

170

140

120

100

90

80

100W – 0.1кВт

.

1500 – 1500 об/мин

С1 – 1ф110В

С2 - 1ф220В

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L – DC

- - нет опций

BR1 (B) –

тормоз DC90V,

при выключ питании;

BR/HR (YB) – тормоз с ручным растормаж-

ием;

BR2 (DB) -

тормоз DC24V, при включ питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
