Мини мотор редуктор 2GN50 ... 300 (6 Ватт)

Номинальная мощность - 0,006 кВт

Выходные обороты: 5,0 об/мин ... 30 об/мин

Электропривод в составе:
1) Асинхронный электрический двигатель: 0,006 KW, одна фаза (110 V или 220 V) или три фазы (220 V), 50 Гц. Рабочие токи – 1Ф: 0,22 А и 0,11 А, 3Ф: 0,05 А; пусковой момент – 1Ф: 0,04 Nm, 3Ф: 0,1 Nm.

2) Редукторная приставка: 2GN50 ... 300, передаточные соотношения i=50 ... i=300, крутящие моменты 1.5 – 3.0 Nm, выходной вал 8х32 мм, габаритные размеры привода 147х60х60.

Надежная, компактная, неприхотливая редукторная установка для эффективного снижения оборотов и обращения энергии высокой угловой скорости на входе в крутящий момент на выходе.
Гарантия - 12 месяцев.

Схема подключения
Опции
Условные обозначения

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
2IK6W-GN 2RK6W-GN 2IK6W-GN-M	2GN50K	-	8	30	50	1.61	Стандарт - 1.3 С тормозом - 1.7
	2GN60K	-	8	25	60	1.90
	2GN75K	-	8	20	75	2.41
	2GN90K	-	8	16	90	2.90
	2GN100K	-	8	15	100	3.00
	2GN120K	-	8	12.5	120	3.00
	2GN150K	-	8	10	150	3.00
	2GN180K	-	8	8.3	180	3.00
	2GN200K	-	8	7.5	200	3.00
	2GN250K	-	8	6.0	250	3.00
	2GN300K	-	8	5.0	300	3.00

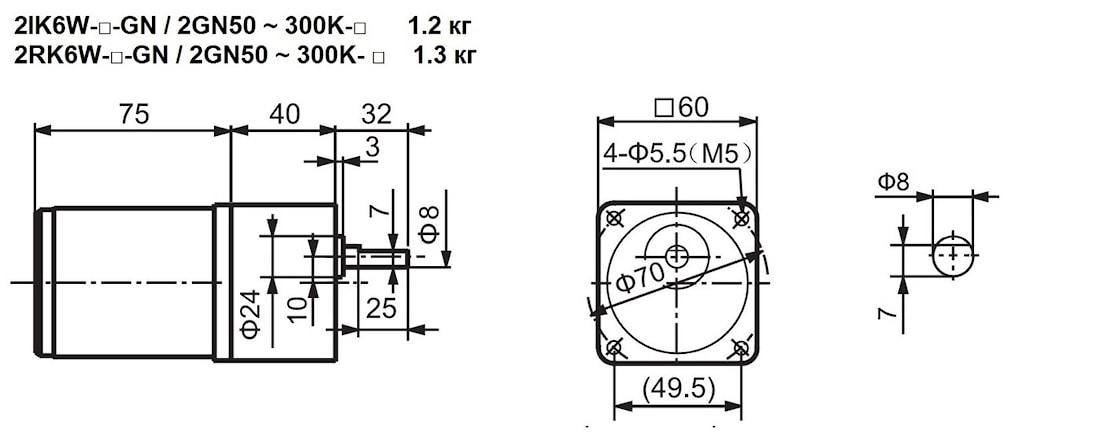

Стандартная модель

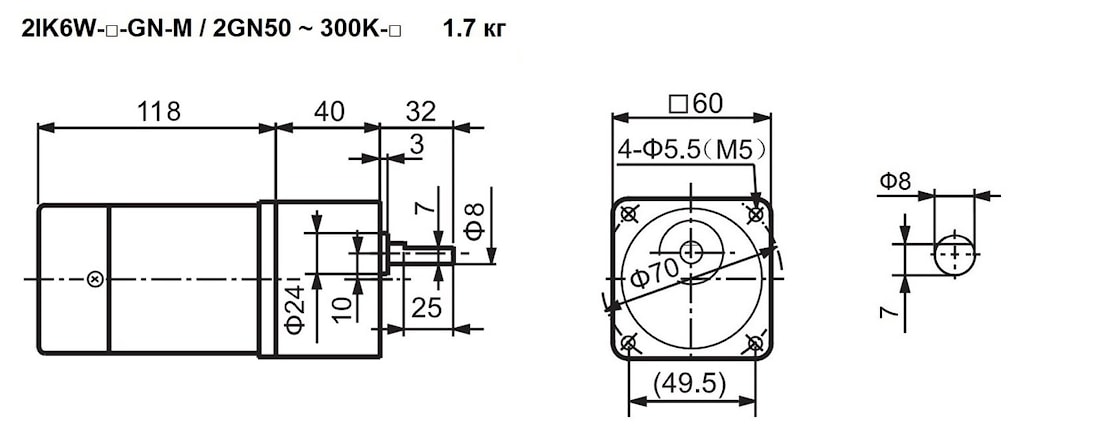

Модель с электромагнитным тормозом

Мини мотор-редукторы марок 2GN50 ~ 2GN300 можно рассматривать, как полные аналоги следующих моделей:
6GBK__, 6PBK__, 6HBK__, 6GFK__, 6PFK__, 6HFK__, 6GBS__, 6PBS__, 6HBS__, 6GFS__, 6PFS__, 6HFS__,
6GBD__, 6PBD__, 6HBD__, 6GFD__, 6PFD__, 6HFD__ (Корея), MX6G_BA, MX6G_MA, MX6G_B, MX6G_M (Panasonic),
2GN_K (Oriental motor) 60GK__H (Wanshsin)
