Мини мотор редуктор 2GN400 ~ 1500XK (6 Ватт)

1.0 об/мин ... 3.8 об/мин

Универсальный редукторный механизм с вращением вала от 1,0 об/мин до 3,8 об/мин. Электропривод в 6 Ватт, совмещен с компактным соосным редуктором 2GN400 ~ 1500XK.
Спецификация продукта:
Используемый двигатель 2IK6W-С1-GN (110 В), 2IK6W-C2-GN (220 В), 2IK6W-S2-GN (220 В), 2IK6W-S3-GN (280 В) , 2IR6W-C1-GN (110 В), 2IR6W-C2-GN (220 В), 2IK6W-C1-GN-M (110 В), 2IK6W-C2-GN-M (220 В)
Параметры напряжения мотора: 110 В, 220 В, 380 В; 50 Гц.
Пусковой момент мотора: 45 mNm (100 mNm)
Передаточные числа: i=400 - i=1500
Температура окружающей среды: -10С - +40С
Выходной вал: d=8 мм l=32 мм
Габаритные размеры: 147 мм х 60 мм х 60 мм
Масса: 1,6 кг (2,0 кг).

Схема подключения
Опции
Условные обозначения

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
2IK6W-GN / 2RK6W-GN / 2IK6W-GN-M	2GN400XK	-	8	3.8	400	3.0	Стандарт – 1.5 С тормозом – 2.0
	2GN500XK	-	8	3.0	500	3.5
	2GN600XK	-	8	2.5	600	3.7
	2GN750XK	-	8	2.0	750	4.0
	2GN900XK	-	8	1.7	900	4.0
	2GN1000XK	-	8	1.5	1000	4.2
	2GN1200XK	-	8	1.3	1200	4.3
	2GN1500XK	-	8	1.0	1500	4.6

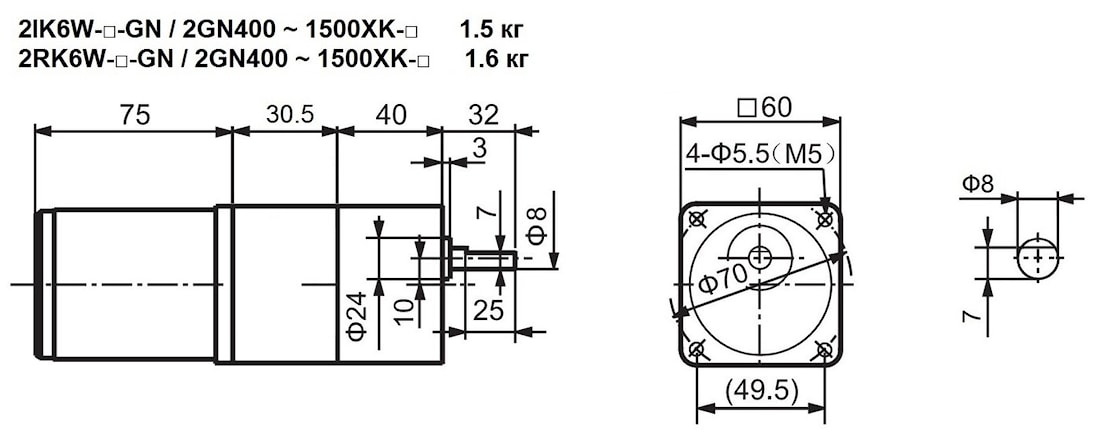

Стандартная модель

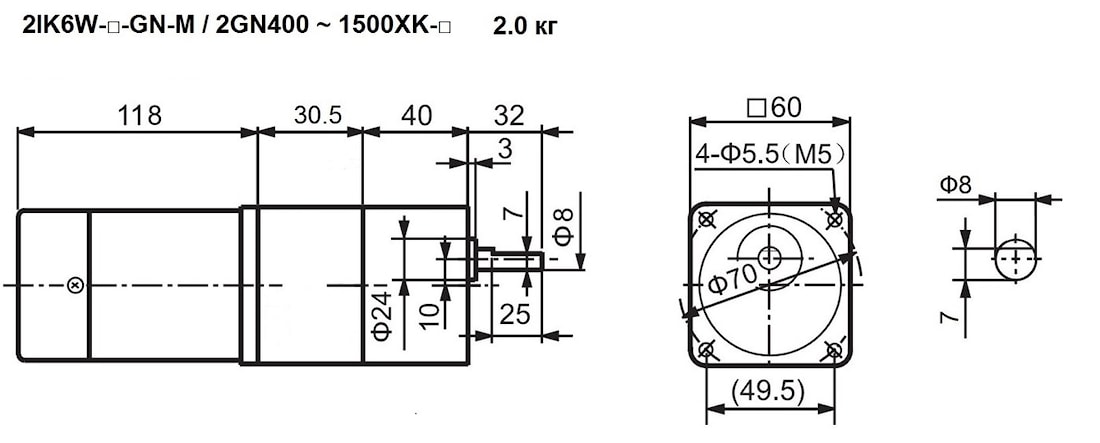

Модель с электромагнитным тормозом
