Мини мотор редуктор 2GN3 ... 18 (6 Ватт)

Номинальная мощность - 0,006 кВт

Выходные обороты: 83 об/мин ... 500 об/мин

Мини мотор-редуктор 2GN3 ... 18 - представляет собой асинхронный электродвигатель переменного тока, номинальной мощностью 6 Ватт (6 Watt): однофазный (110 V и 220 V), трехфазный (220 V) и цилиндрическую редукторную часть, служащую для снижения входных оборотов до уровня 83 ... 500 об/мин.
Общая длинна данного привода не превышает 147 мм (с тормозом - 180 мм). Диаметр мини привода - 60 мм.
Редуктор предназначен для использования в бытовой и промышленной сферах.
Привод поставляется с трансмиссионной густой маслянистой консистенцией, предполагающей функционирование привода в стандартных температурных условиях +10С ~ +40С. Иные условия окружающей среды, следует дополнительно обговаривать с отделом продаж.

Схема подключения
Опции
Условные обозначения

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
2IK6W-GN 2RK6W-GN 2IK6W-GN-M	2GN3K	-	8	500	3.0	0.12	Стандарт - 1.1 С тормозом - 1.6
	2GN3.6K	-	8	416	3.6	0.14
	2GN5K	-	8	300	5.0	0.20
	2GN6K	-	8	250	6.0	0.24
	2GN7.5K	-	8	200	7.5	0.30
	2GN9K	-	8	166	9.0	0.36
	2GN10K	-	8	150	10	0.40
	2GN12.5K	-	8	120	12.5	0.50
	2GN15K	-	8	100	15	0.60
	2GN18K	-	8	83	18	0.72

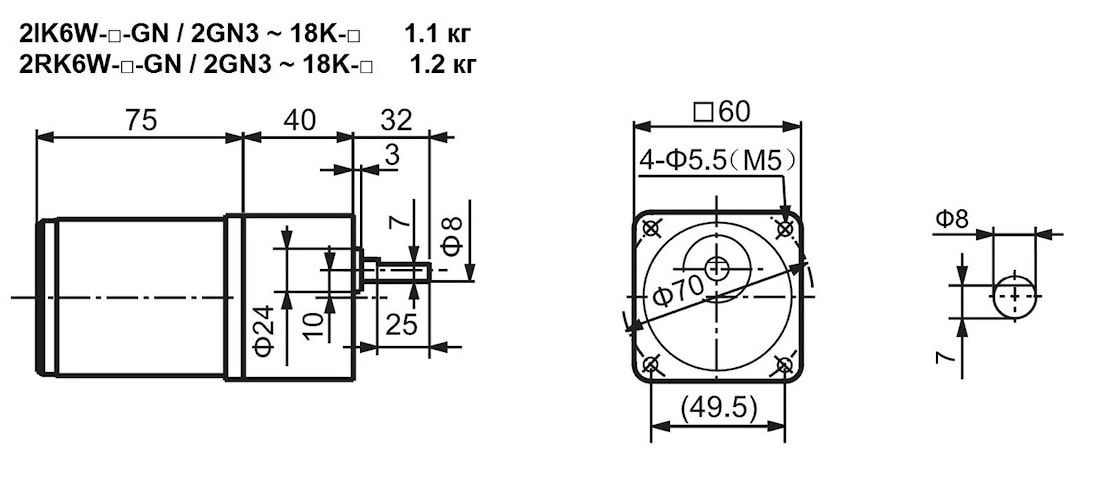

Стандартная модель

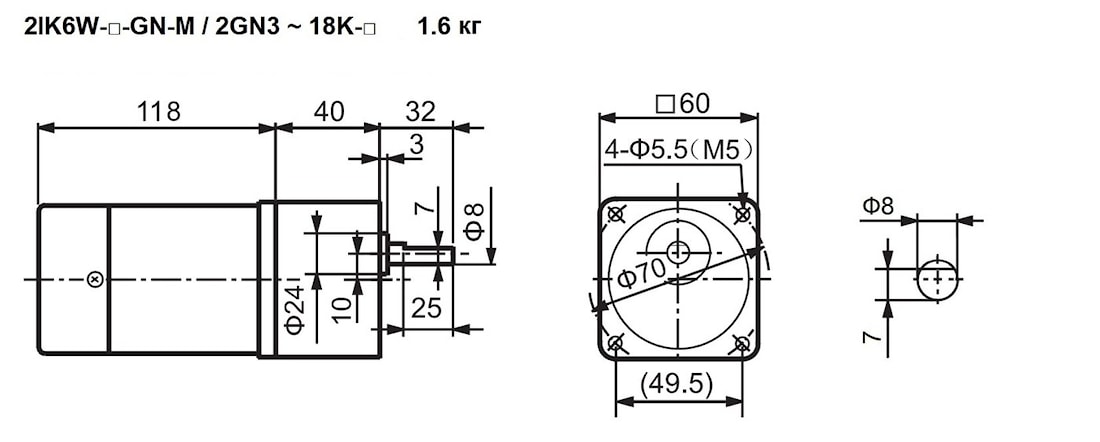

Модель с электромагнитным тормозом

Мини мотор-редукторы марок 2GN3 ~ 2GN18 можно рассматривать, как полные аналоги следующих моделей:
6GBK__, 6PBK__, 6HBK__, 6GFK__, 6PFK__, 6HFK__, 6GBS__, 6PBS__, 6HBS__, 6GFS__, 6PFS__, 6HFS__,
6GBD__, 6PBD__, 6HBD__, 6GFD__, 6PFD__, 6HFD__ (Корея), MX6G_BA, MX6G_MA, MX6G_B, MX6G_M (Panasonic),
2GN_K (Oriental motor) 60GK__H (Wanshsin)
