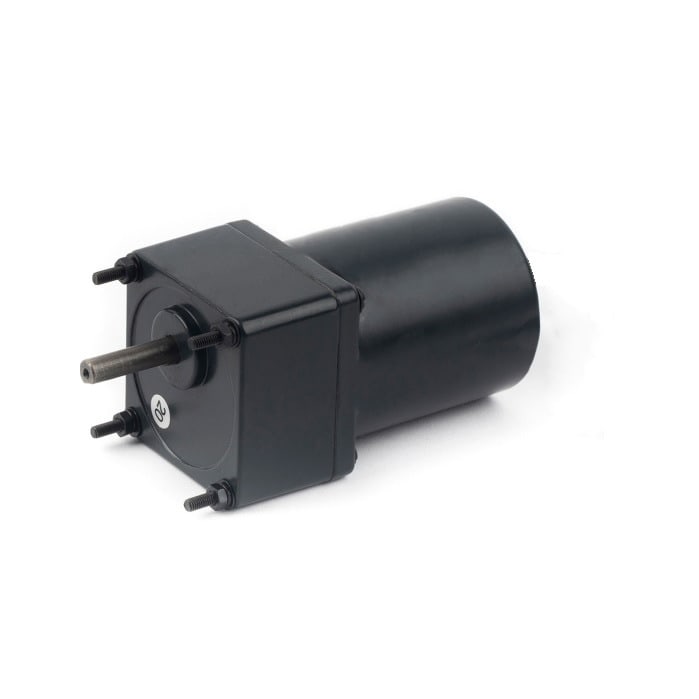

Мини мотор редуктор 2GN20 ... 40 (6 Ватт)

Номинальная мощность - 0,006 кВт

Выходные обороты: 37 об/мин ... 75 об/мин

Мини мотор-редуктор 2GN20 ... 40 представляет собой асинхронный электрический двигатель с номиналом в 6 Ватт, (питание 110 V или 220 V - одна фаза 50 Гц; питание 220 V - три фазы 50 Гц), рабочие токи - 0,22 А - 0,23 А (1Ф 110 В) ёмкость конденсатора - 2,0 мкФ, 0,11 А - 0,12 А (1Ф 220 В) ёмкость конденсатора - 1,0 мкФ, рабочие токи - 0,05 А (3Ф 220 В), в сочетании с редукторной приставкой: передаточные отношения i=20 ... i=40, крутящие моменты 0,78 ... 2,5 Nm, выходной вал 8х32 мм, габаритные размеры привода 116х60х60.

Надежная, компактная и неприхотливая редукторная установка для эффективного снижения оборотов и превращении энергии высокой угловой скорости на входе, во вращательное усилие (крутящий момент) на выходе.

Схема подключения
Опции
Условные обозначения

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
2IK6W-GN 2RK6W-GN 2IK6W-GN-M	2GN20K	-	8	75	20	0.80	Стандарт - 1.2 С тормозом - 1.7
	2GN25K	-	8	60	25	0.89
	2GN30K	-	8	50	30	1.11
	2GN36K	-	8	41	36	1.31
	2GN40K	-	8	37	40	1.42

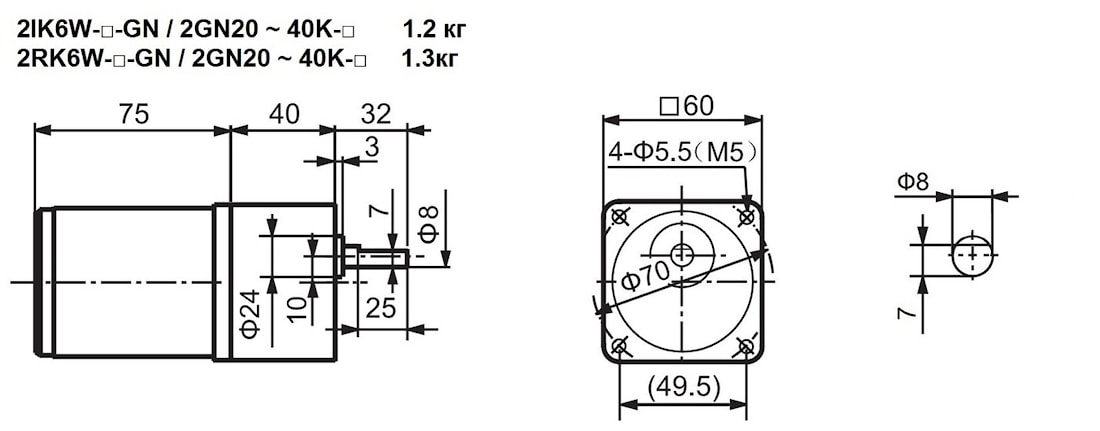

Стандартная модель

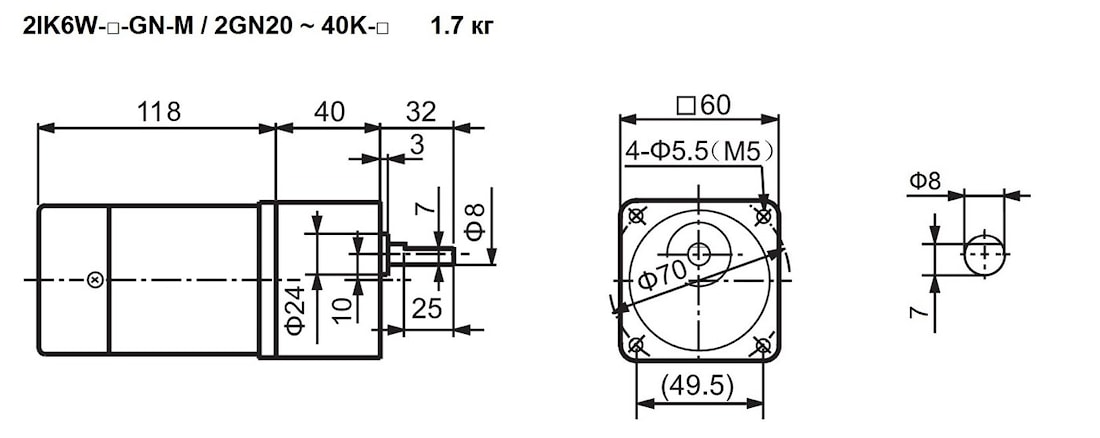

Модель с электромагнитным тормозом

Мини мотор-редукторы марок 2GN20 ~ 2GN40 можно рассматривать, как полные аналоги следующих моделей:
6GBK__, 6PBK__, 6HBK__, 6GFK__, 6PFK__, 6HFK__, 6GBS__, 6PBS__, 6HBS__, 6GFS__, 6PFS__, 6HFS__,
6GBD__, 6PBD__, 6HBD__, 6GFD__, 6PFD__, 6HFD__ (Корея), MX6G_BA, MX6G_MA, MX6G_B, MX6G_M (Panasonic),
2GN_K (Oriental motor) 60GK__H (Wanshsin)
