Звездочки для цепных передач (Крупный шаг 25.4mm ~ 50.8mm)

1" х 5/8" Для роликовых цепей стандарта DIN8187 ISO/R 606 Звездочка: Радиус (r3) - 27.0мм Ширина радиуса (С) - 3.2мм Ширина зуба (B1) - 15.0мм Ширина зуба (b1) - 14.7мм Ширина зуба (B2) - 44.0мм Ширина зуба (B3) - 73.3мм Цепь: Шаг - 25.4мм Ширина - ...

подробнее

Звездочка 16В и 16А

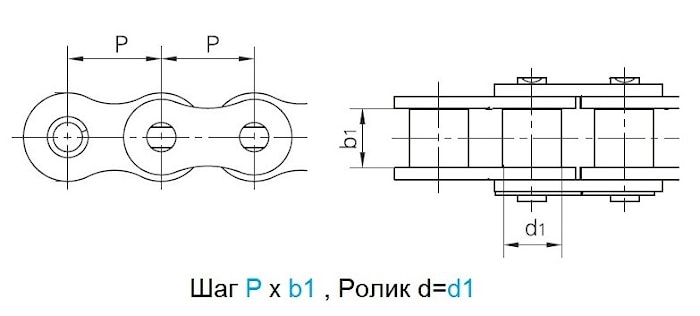

Шаг - 25.4 х 17мм, Ролик d=15.88мм

1" х 3/4" Для роликовых цепей стандарта DIN8187 ISO/R 606 Звездочка: Радиус (r3) - 26.0мм Ширина радиуса (С) - 2.5мм Ширина зуба (B1) - 16.2мм Ширина зуба (b1) - 15.8мм Ширина зуба (B2) - 47.7мм Ширина зуба (B3) - 79.6мм Цепь: Шаг - 25.4мм Ширина - ...

подробнее

Звездочка ASA100

Шаг - 31.75 х 19.05мм, Ролик d=19.05мм

1" 1/4 х 3/4" Для роликовых цепей стандарта DIN8187 ISO/R 606 Звездочка: Радиус (r3) - 33.5мм Ширина радиуса (С) - 4.0мм Ширина зуба (B1) - 18.0мм Ширина зуба (b1) - 17.7мм Ширина зуба (B2) - 53.5мм Цепь: Шаг - 31.75мм Ширина - 19.05мм Диаметр ...

подробнее

Звездочка 20В и 20А

Шаг - 31.75 х 19.56мм, Ролик d=19.05мм

1" 1/4" х 3/4" Для роликовых цепей стандарта DIN8187 ISO/R 606 Звездочка: Радиус (r3) - 33.0мм Ширина радиуса (С) - 3.5мм Ширина зуба (B1) - 18.5мм Ширина зуба (b1) - 18.2мм Ширина зуба (B2) - 54.6мм Ширина зуба (B3) - 91.0мм Цепь: Шаг - 31.75мм ...

подробнее

Звездочка ASA120

Шаг - 38.1 х 25.04мм, Ролик d=22.22мм

1" 1/2 х 1" Для роликовых цепей стандарта DIN8187 ISO/R 606 Звездочка: Радиус (r3) - 40.5мм Ширина радиуса (С) - 4.8мм Ширина зуба (B1) - 24.1мм Ширина зуба (b1) - 23.6мм Ширина зуба (B2) - 69.0мм Цепь: Шаг - 38.1мм Ширина - 25.4мм Диаметр роликов - ...

подробнее

Звездочка 24В и 24А

Шаг - 38.1 х 25.4мм, Ролик d=25.4мм

1" 1.2 х 1" Для роликовых цепей стандарта DIN8187 ISO/R 606 Звездочка: Радиус (r3) - 38.0мм Ширина радиуса (С) - 4.0мм Ширина зуба (B1) - 24.1мм Ширина зуба (b1) - 23.6мм Ширина зуба (B2) - 72.0мм Ширина зуба (B3) - 120.3мм Цепь: Шаг - 38.1мм Ширина ...

подробнее

Звездочка 28В и 28А

Шаг - 44.45 х 30.99мм, Ролик d=27.94мм

1" 3/4 х 1" 1/4 Для роликовых цепей стандарта DIN8187 ISO/R 606 Звездочка: Радиус (r3) - 44.0мм Ширина радиуса (С) - 5.0мм Ширина зуба (B1) - 29.4мм Ширина зуба (b1) - 28.8мм Ширина зуба (B2) - 88.4мм Ширина зуба (B3) - 148.0мм Цепь: Шаг - 44.45мм ...

подробнее

Звездочка 32В и 32А

Шаг - 50.8 х 30.99мм, Ролик d=29.21мм

2" х 1" 1/4 Для роликовых цепей стандарта DIN8187 ISO/R 606 Звездочка: Радиус (r3) - 51.0мм Ширина радиуса (С) - 5.0мм Ширина зуба (B1) - 29.4мм Ширина зуба (b1) - 28.8мм Ширина зуба (B2) - 87.4мм Ширина зуба (B3) - 146.0мм Цепь: Шаг - 50.8мм Ширина ...

подробнее
