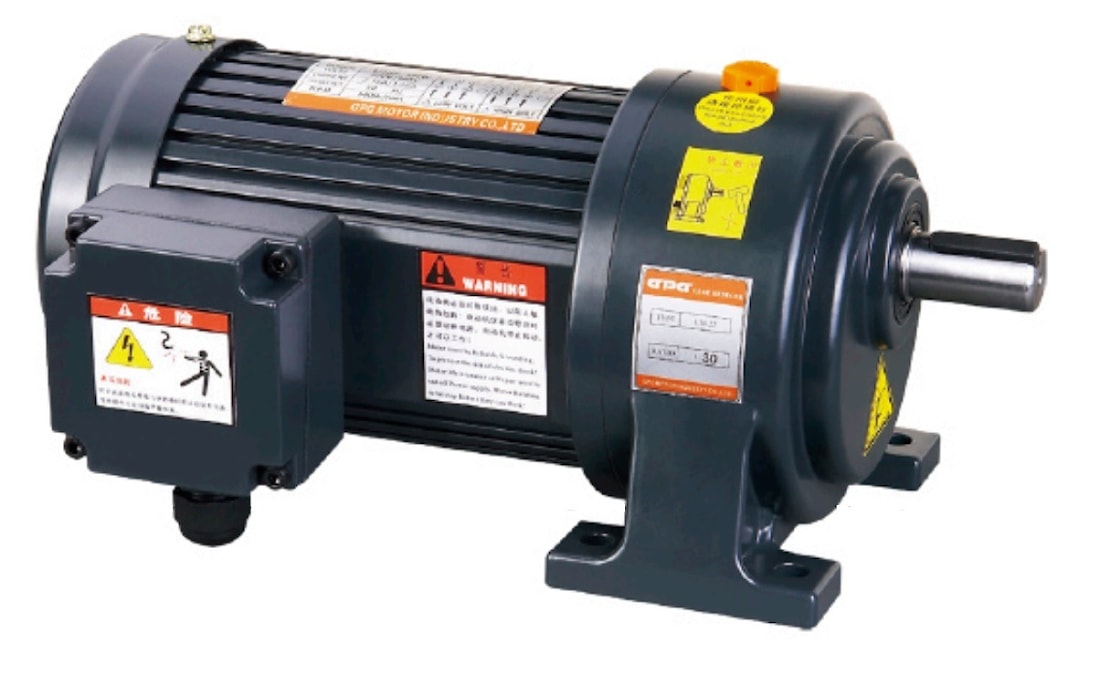

Соосный мини мотор редуктор исполнение на лапах 2200 Ватт
Соосный мини мотор редуктор исполнение на лапах 2200 Ватт
Спецификация мотор
Условное обозначение
Каталог серии "Мини"
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Модель редуктора | Масса |
| n2 (об/мин-1) | М2 (Нм) | i | m (кг) | |
| 15 | 1260 | 100 | HH50-15/100K-2200W/1500 | 23 |
| 16 | 1130 | 90 | HH50-16/90K-2200W/1500 | 23 |
| 18 | 1050 | 80 | HH50-18/80K-2200W/1500 | 23 |
| 21 | 925 | 70 | HH50-21/70K-2200W/1500 | 23 |
| 25 | 781 | 60 | HH50-25/60K-2200W/1500 | 23 |
| 30 | 651 | 50 | HH50-30/50K-2200W/1500 | 23 |
| 33 | 598 | 45 | HH50-33/45K-2200W/1500 | 23 |
| 37 | 520 | 40 | HH40-37/40K-2200W/1500 | 23 |
| 50 | 403 | 30 | HH40-50/30K-2200W/1500 | 23 |
| 60 | 336 | 25 | HH40-60/25K-2200W/1500 | 23 |
| 75 | 268 | 20 | HH40-75/20K-2200W/1500 | 23 |
| 100 | 201 | 15 | HH40-100/15K-2200W/1500 | 23 |
| 150 | 137 | 10 | HH40-150/10K-2200W/1500 | 23 |
| 300 | 67 | 5 | HH40-300/5K-2200W/1500 | 23 |
| 500 | 38 | 3 | HH40-500/3K-2200W/1500 | 23 |

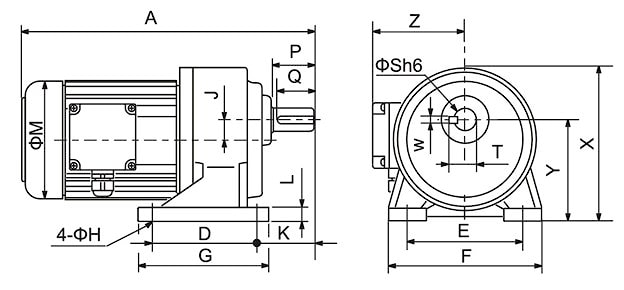

Присоединительные размеры
| Передаточные числа | Статор +Вал | A | D | E | F | G | H | J | K | L | M | X | Y | Z | S | P | Q | W | T |
| 3 ~ 40 | 180+40 | 530 | 150 | 210 | 265 | 205 | 15 | 36 | 85 | 23 | 220 | 250 | 160 | 160 | 40 | 65 | 60 | 10 | 43.5 |
| 45 ~ 100 | 180+50 | 580 | 170 | 265 | 335 | 230 | 18 | 51 | 120 | 30 | 220 | 306 | 200 | 160 | 50 | 80 | 75 | 14 | 54 |
***Соосный мини мотор редуктор исполнение на лапах 2200 Ватт, оснащенный электромагнитным тормозом, - размер А=+5
