Соосный мини мотор-редуктор НН40 и НV40 Номинальная мощность – 3.7 кВт Выходные обороты: 150 об/мин … 500 об/мин

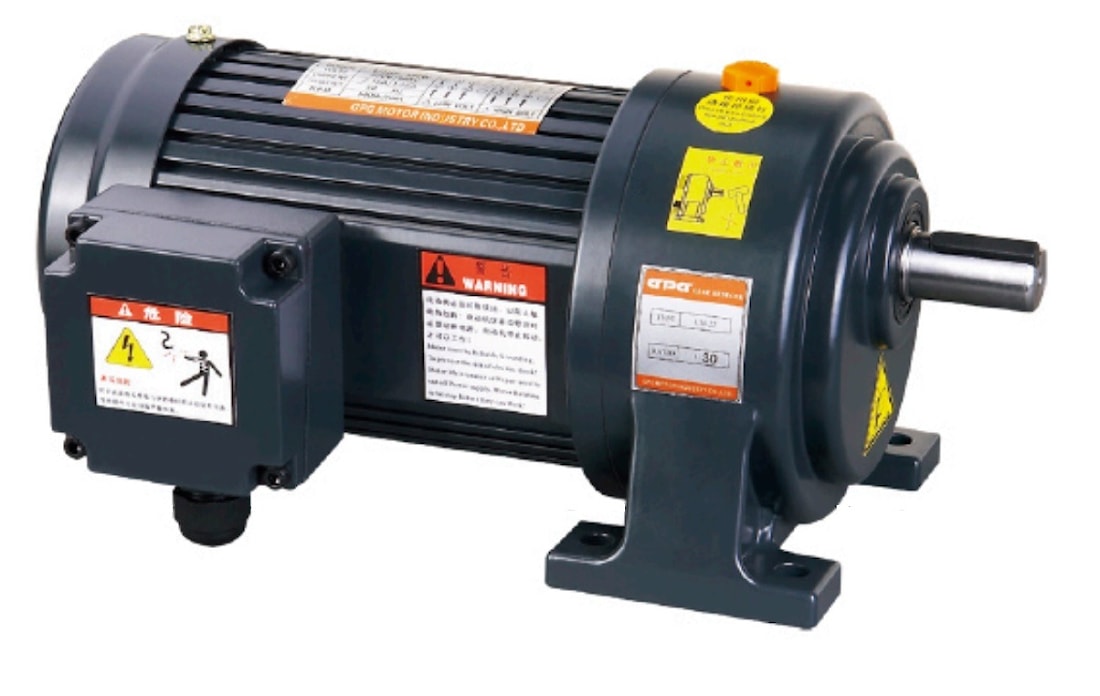

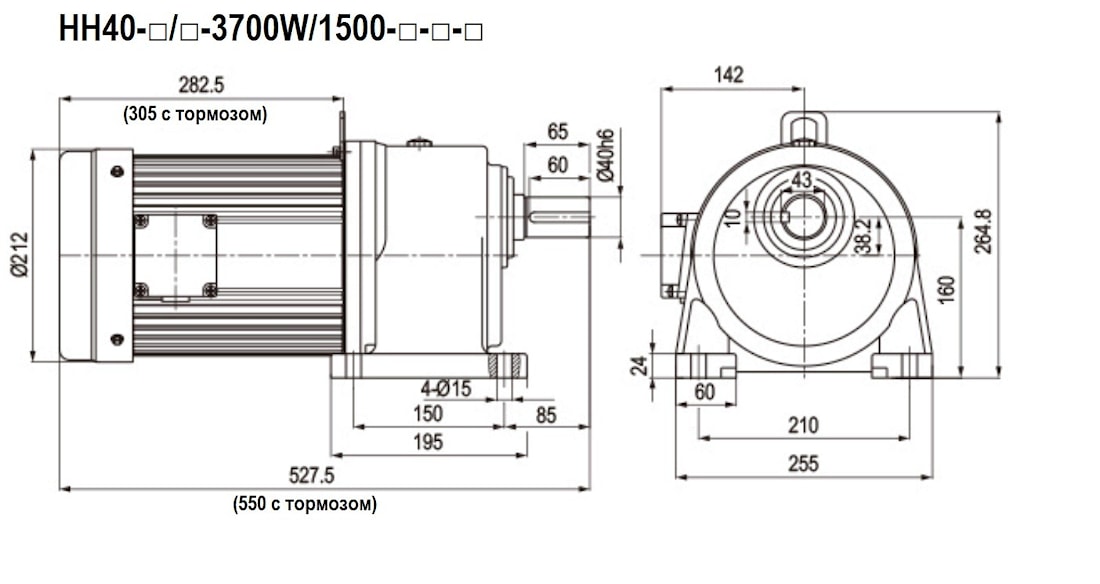

Соосный мини мотор-редуктор НН40 (исполнение на лапах) | |

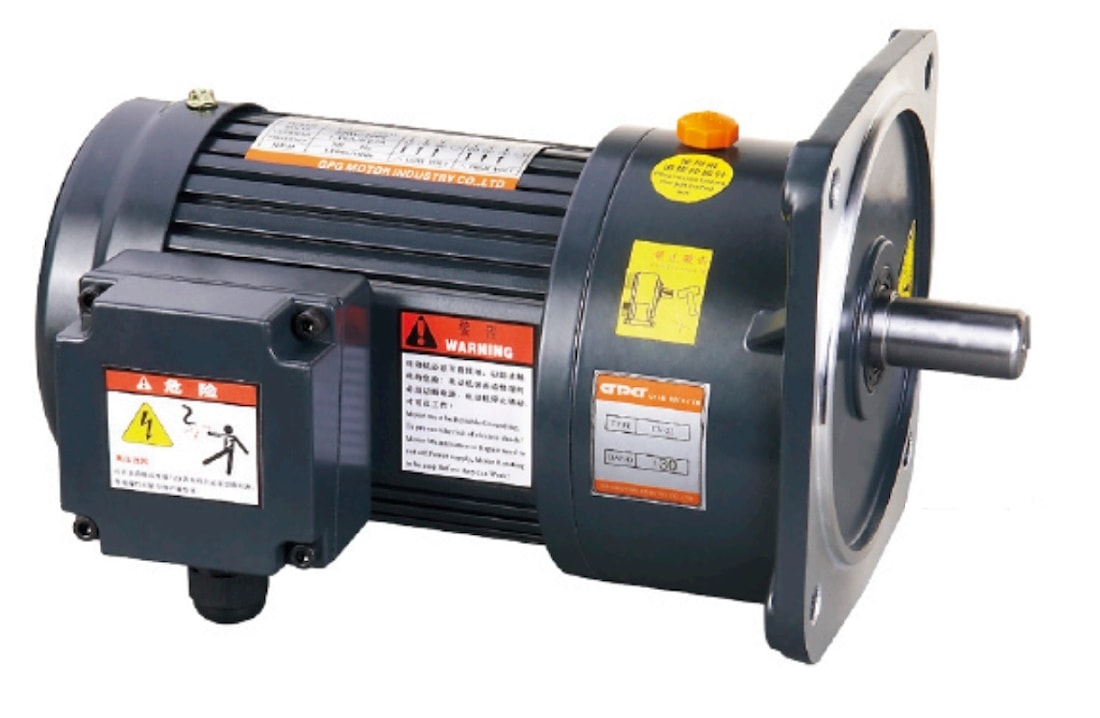

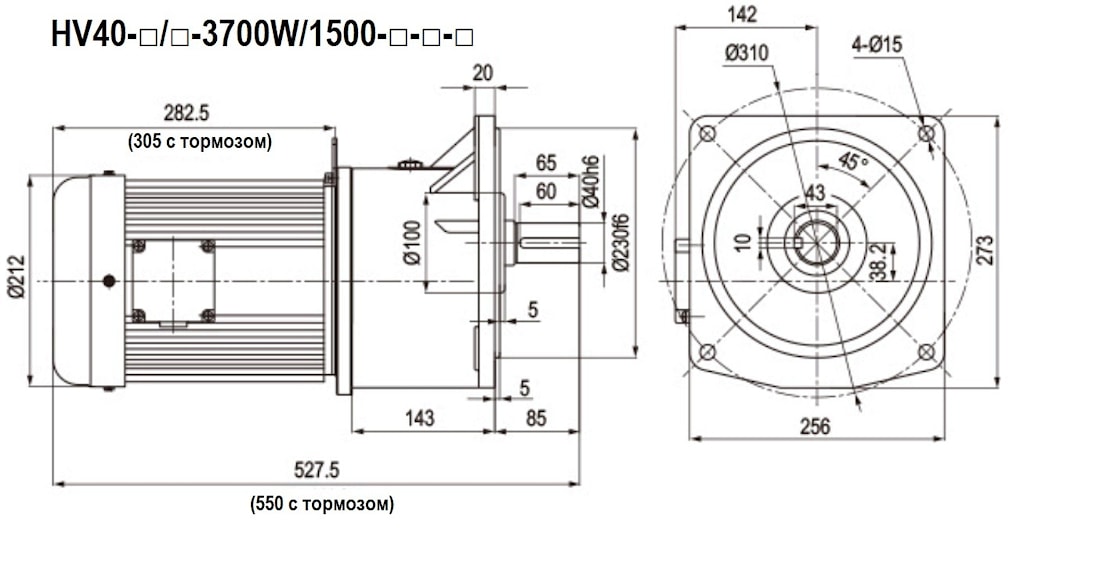

Соосный мини мотор-редуктор НV40 (фланцевое исполнение) |
Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Модель редуктора | Масса |
n2 (об/мин-1) | М2 (Нм) | i | m (кг) | |
150 | 221 | 10 | НН40(HV40)-150/10K-3700W/1500-□-□-□ | 53 |
300 | 111 | 5 | НН40(HV40)-300/5K-3700W/1500-□-□-□ | 53 |
500 | 60 | 3 | НН40(HV40)-500/3K-3700W/1500-□-□-□ | 53 |
.
.
Условное обозначение
Мотор-редуктор | НV40 | 100 | / | 15K | 2200W | / | 1500 | S3 |
| |
| ||||||||||
| Тип мотор-редуктора | Вых. обо-роты |
| Переда-точное число | Мощность мотора | Обо-роты мотора | Питание мотора | Торможение | Опции электро- двигателя | |
варианты: | НН40 (на лапах; d=40)
HV40 (фланец; d=40) | 150 300 500 |
| 10 5 3 | 3700W – 3.7кВт . | 1500 - 1500 об/мин | S2 – 3ф220В S3 – 3ф220В S2/3 – 3ф220/380В L – DC | - - нет опций BR1 (B) – тормоз DC90V, при выключ. питании; BR/HR (YB) – тормоз с ручным растормаж-ием; BR2 (DB) - тормоз DC24V, при включ. питании;
Выпрямитель по умолчанию не входит в комплектацию
| - - нет опций; TF – термисторы; TW – термостат, биметаллический переключатель; WE –двухсторонний вал электродвигателя; TRO – тропический климат; IG – энкодер |
.
.
