Соосный мини мотор-редуктор НН50 и НV50

Номинальная мощность – 3.7 кВт

Выходные обороты: 25 об/мин … 100 об/мин

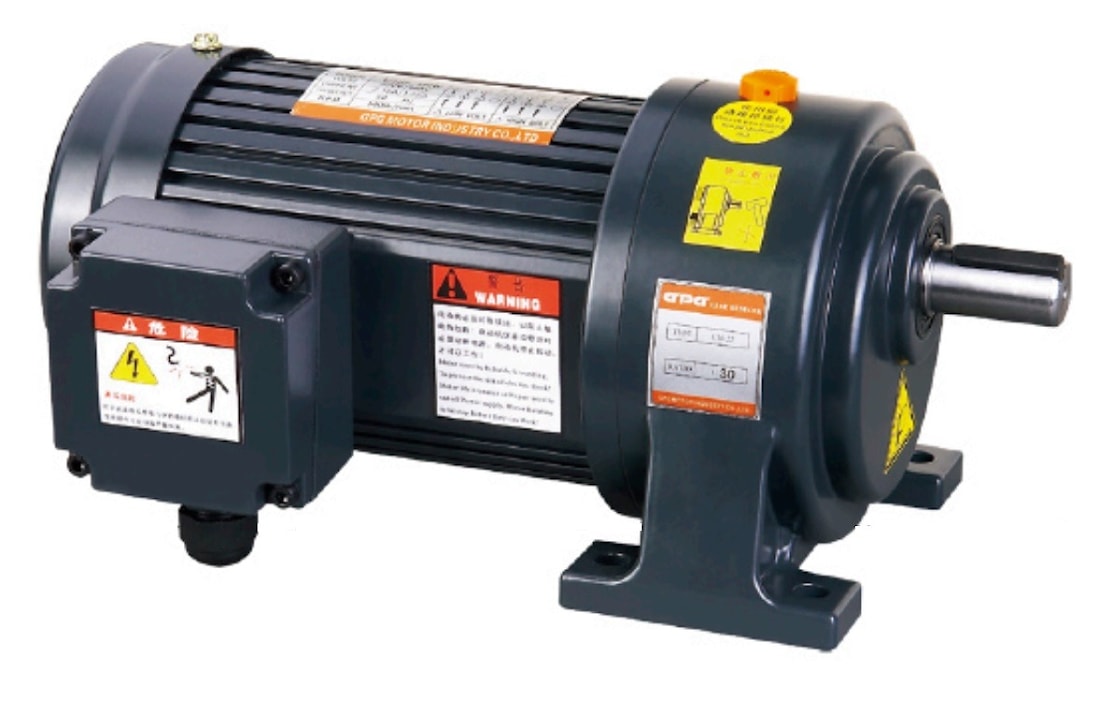

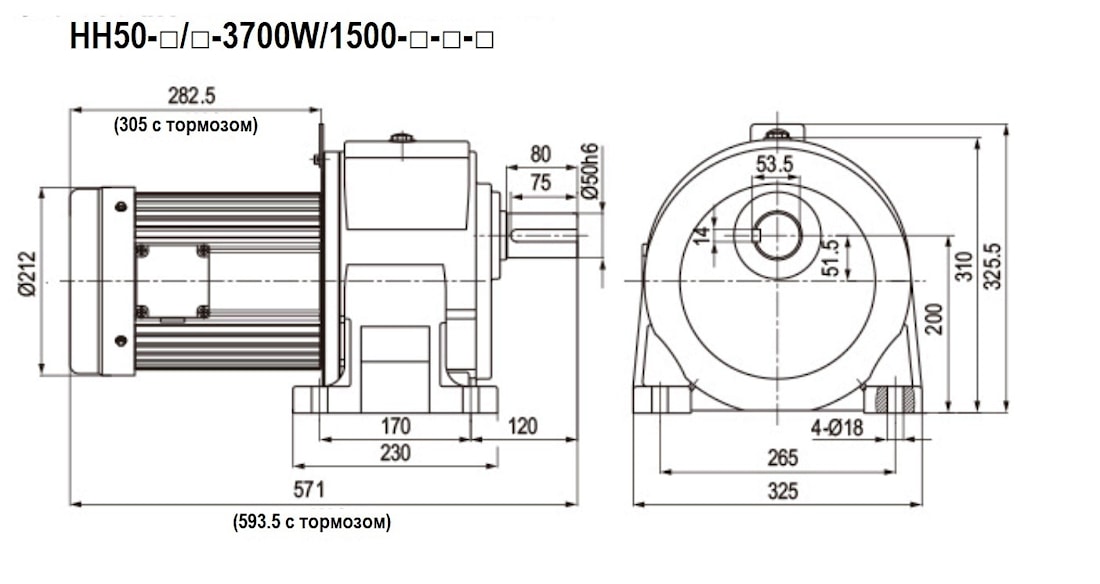

Соосный мини мотор-редуктор НН50 (исполнение на лапах)

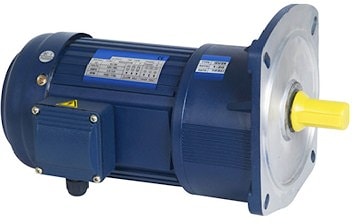

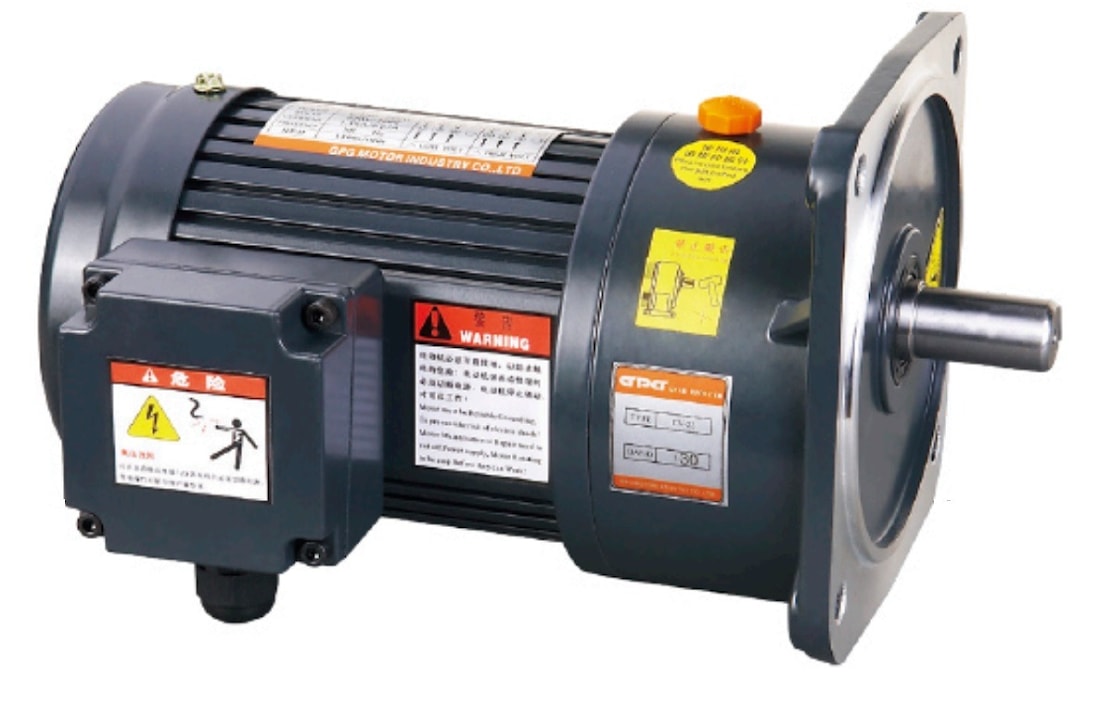

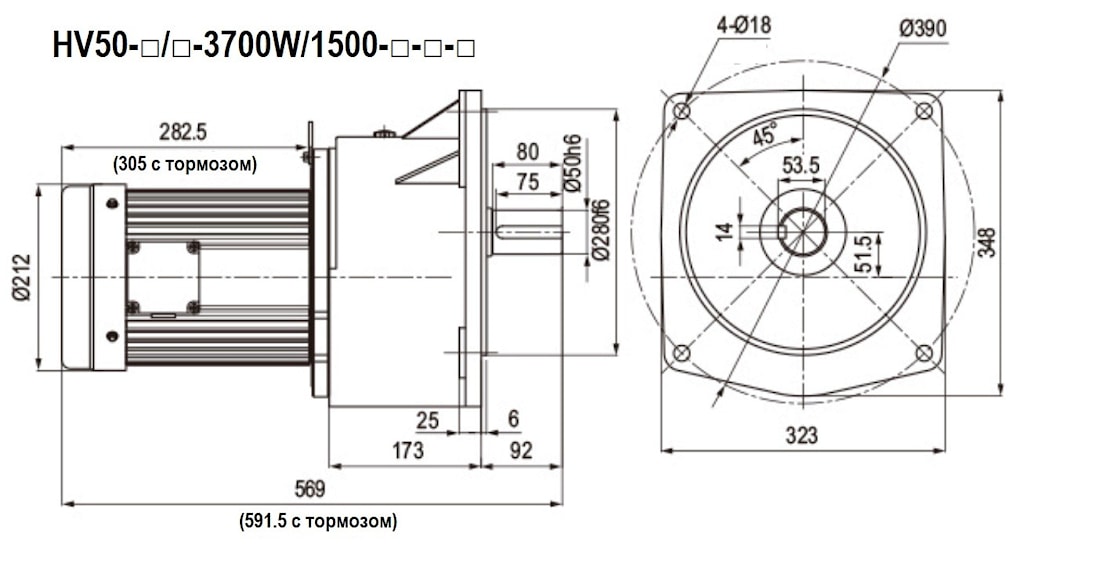

Соосный мини мотор-редуктор НV50 (фланцевое исполнение)

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

25

1270

60

HH50(HV50)-25/60K-3700W/1500-□-□-□

65

30

1070

50

HH50(HV50)-30/50K-3700W/1500-□-□-□

65

33

985

45

HH50(HV50)-33/45K-3700W/1500-□-□-□

65

37

863

40

HH50(HV50)-37/40K-3700W/1500-□-□-□

65

50

647

30

HH50(HV50)-50/30K-3700W/1500-□-□-□

65

60

539

25

HH50(HV50)-60/25K-3700W/1500-□-□-□

65

75

436

20

HH50(HV50)-75/20K-3700W/1500-□-□-□

65

100

326

15

HH50(HV50)-100/15K-3700W/1500-□-□-□

65

Мотор-редуктор

HV50

15

/

100

3700W

/

1500

S3

BR1

WE

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощность мотора

Обо-роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

HH50

(на лапах; d=50)

HV50 (фланец; d=50)

15

16

18

21

25

30

33

100

90

80

70

60

50

45

3700W – 3.7кВт

.

1500 – 1500 об/мин

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L – DC

- нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
