Цилиндрический редуктор DR974 2,0 об/мин ... 5,0 об/мин
2,0 об/мин ... 5,0 об/мин
Многоцелевая промышленная четырех ступенчатая цилиндрическая зубчатая передача DR974-112M/4 ( с электродвигателем 4 кВт / 1500 об/мин) DR974-132M/6а ( с электровдигателем 4 кВт / 1000 об/мин) в сборе с цельно металлическим редукторным механизмом, предлагаются следующие передаточные числа: i=200 , i=225 , i=250 , i=285 , i=330 , i=370 , i=415 , i=520 .Вращательный момент в диапазоне: 5000 нм - 16000 нм.
Масса технического решения - 815 кг.
Стандартный размер полой втулки d=120 мм.

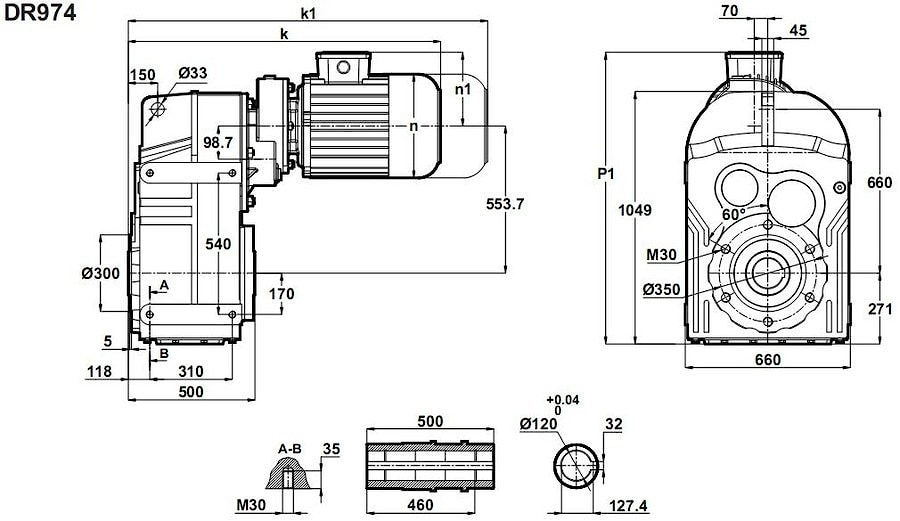

Габаритно-присоединительные размеры могут быть адаптированы к Вашим запросам.
Условное обозначение
Каталог D-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 1,7 | 20453 | 523,19 | 193106 | 0,9 | DR974-132M/6а | 816 |
| 2,2 | 16255 | 415,16 | 205644 | 1,1 | ||
| 2,4 | 14557 | 371,15 | 209920 | 1,2 | ||
| 2,7 | 13149 | 523,19 | 213536 | 1,4 | DR974-112M/4 | 806 |
| 3,4 | 10449 | 415,16 | 219587 | 1,7 | ||
| 3,8 | 9358 | 371,15 | 221859 | 1,9 | ||
| 4,2 | 8411 | 333,23 | 223748 | 2,1 | ||
| 4,9 | 7170 | 284,06 | 226074 | 2,5 | ||
| 5,6 | 6329 | 250,41 | 227575 | 2,8 | ||
| 6,3 | 5621 | 222,15 | 228795 | 3,2 | ||
| 7,1 | 5018 | 197,95 | 229803 | 3,6 |
Вернуться к выбору мощностей
Мотор редуктор DR974 можно использовать как технический аналог к мотор редуктору SK9382 / 42 и SK9382 / 52 / выпускаемых NORD , Германия ; мотор-редуктору F904 / производства Bonfiglioli , Италия.
