Конические редукторы KR574 2,0 об/мин... 6,0 об/мин
2,0 об/мин... 6,0 об/мин

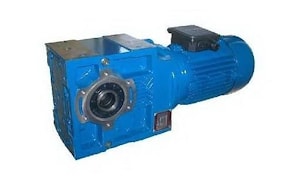

Механическая многоступенчатая передаточная машина для перенесения передаваемого момента 1000 Nm - 3000 Nm к приводимому механизму - коническо-цилиндрический мотор-редуктор KR574-80/4b и KR574-90S/6.Исходящая подводимая мощность - асинхронный электромотор 0,75/3000, 0,75/1500, 0,75/1000 и 0,75/750.
Передаточные отношения i=210, i= 240, i= 250, i= 280, i= 330, i= 400, i= 470.
Предельные радиальные осевые нагрузки - 28000 N.
Условное обозначение
Каталог K-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | |
| 1,9 | 3389 | 469,74 | 16092 | 0,8 | KR574-90S/6 |
| 2,3 | 2868 | 397,01 | 22742 | 0,9 | |
| 2,7 | 2380 | 328,56 | 27201 | 1,1 | |
| 3,0 | 2179 | 469,74 | 28734 | 1,2 | KR574-80/4b |
| 3,5 | 1844 | 397,01 | 30985 | 1,5 | |
| 4,3 | 1530 | 328,56 | 32820 | 1,8 | |
| 5,0 | 1309 | 281 | 33963 | 2,1 | |
| 5,7 | 1150 | 246,42 | 34771 | 2,3 | |
| 5,9 | 1109 | 237,97 | 34963 | 2,4 | |
| 6,6 | 987 | 211,51 | 35518 | 2,7 |
Вернуться к выбору мощностей
Мотор-редуктор KR574 - является полным аналогом мотор-редукторов: МВН125 (Siti (Италия)) , В123 (Motovario (Италия) , SK9043.1 , SK9043.1 VF , SK9043.1 AZ (Nord (Германия) , анагогами, с приближенными размерностями, мотор-редукторов ТС125С , ТF125С (производитель -Tramec (Италия)) , VF185 , A55 4 , A604 (Bonfiglioli (Италия), CRMI-85/150 , CRMI110/150 (выпускаемой Stm (Италия).
Редуктор КТ574 можно использовать как аналогичный редуктору ТА125С (производимого Tramec (Италия)), технический аналог редукторам ВН125 (произведенных под маркой Siti (Италия)).
