Конические редукторы KR775

0,7 об/мин... 2,0 об/мин

Механической передачей конического типа называют агрегат для преобразования угловой скорости механического движения двигателя 0,75кВт, используя цилиндрические и конические ступени редукторного механизма, к исполнительным органам машины -

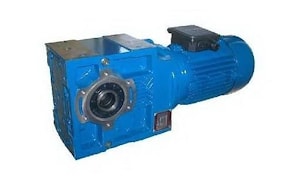

предлагается мотор редуктор KR775-80/4b.
Осуществляется изменение значения и направления скорости движения.
Диапазон передаточных чисел: i= 650 - i= 2000.
Редукторы производятся для достижения непрерывного и равномерного поступательного движения с наименьшими затратами энергии на преодоление потерь за счет трения шестерен и теплоотдачи.

Условное обозначение
Каталог K-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,68	9387	2066,04	61441	0,9	KR775-80/4b	455
0,78	8103	1786,65	68078	1,0
0,9	7023	1547,01	72854	1,1
0,67	9563	1353,02	60431	0,8
1,2	5424	1192,77	78863	1,5
1,3	4815	1058,16	80867	1,7
1,5	4296	943,49	82399	1,9
1,7	3803	833,78	83912	2,1
1,9	3404	746,01	84993	2,4
2,1	2995	655,11	86066	2,7

Вернуться к выбору мощностей

Мотор-редуктор KR775 можно рассматривать как аналог мотор-редукторов СRMI-130/180 и VF/VF-130/250 (производства STM (Италия) , Bonfiglioli (Италия)). аводов) , технический аналог ВН160 (произведенных под маркой Siti (Италия)).
