Конические редукторы KR775

0,5 об/мин... 2,0об/мин

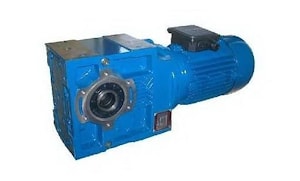

Коническо-цилиндрический мотор-редуктор KR775-80/4a - силовая коническая трансмиссия для передачи вращающей мощности 2500 Нм - 10600 Нм, за счет четырех ступенчатой цилиндрической и одной конической ступени получаемые передаточные машины i= 750, i= 835, i= 950, i= 1060, i= 1200, i= 1350, i= 1550, i= 1800, i= 2050, i= 2550, i= 2850, i= 3200.
Эквивалент подводимой мощности составляет - 550 ватт или 0,75 л.с.

Условное обозначение
Каталог K-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,44	10636	3203,12	53630	0,8	KR775-80/4a	456
0,49	9424	2838,16	61236	0,8
0,55	8436	2539,01	66465	0,9
0,68	6884	2066,04	73426	1,2
0,78	5942	1786,65	77040	1,3
0,9	5150	1547,01	79780	1,6
1,0	4508	1353,02	81822	1,8
1,2	3978	1192,77	83405	2,0
1,3	3531	1058,16	84649	2,3
1,5	3150	943,49	85664	2,5
1,7	2789	833,78	86586	2,9
1,9	2496	746,01	87303	3,2

Вернуться к выбору мощностей

Мотор-редуктор KR775 можно рассматривать как аналог мотор-редукторов СRMI-130/180 и VF/VF-130/250 (производства STM (Италия) , Bonfiglioli (Италия)). аводов) , технический аналог ВН160 (произведенных под маркой Siti (Италия)).
