Мини мотор редуктор 5GU120 ... 600 (90 Ватт)

Номинальная мощность - 0,09 кВт

Выходные обороты: 2,5 об/мин ... 12,5 об/мин

Компактный мини мотор редуктор 5GU120 ... 600 с подводимой мощностью 0,09 кВт или 0,12 HP представляет собой простую конструкцию, состоящую из асинхронного электродвигателя переменного тока в вариантах 1) однофазном: 110 В и 220 В; 2) и трехфазном: 220 В и 380 В (при исполнении двигателей для однофазного напряжения двигатели оснащаются конденсаторами 110 В - 20 мкФ; 220 В - 5 мкФ) (все параметры электродвигателей) и несложной редукторной частью, оснащенную набором шестерен с предлагаемыми передаточными числами: i=120, i=150, i=180, i=200, i=250, i=300, i=400, i=500, i=600. Мотор-редуктор предлагается в стандартном и фланцевом исполнениях. Двигатель может быть оснащен электро-магнитным тормозом.
Также из опции привод может быть оснащен электромагнитной муфтой.

Схема подключения
Опции
Условное обозначение

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
5IK90W-GU 5RK90W-GU 5IK90W-GU-M	5GU120K	12, 15	-	12.5	120	20	Стандарт – 4.8 Фланец – 4.8 С тормозом – 5.3
	5GU150K	12, 15	-	10	150	20
	5GU180K	12, 15	-	8.3	180	20
	5GU200K	12, 15	-	7.5	200	22
	5GU250K	12, 15	-	6.0	250	22
	5GU300K	12, 15	-	5.0	300	22
	5GU400K	12, 15	-	3.7	400	25
	5GU500K	12, 15	-	3.0	500	25
	5GU600K	12, 15	-	2.5	600	25

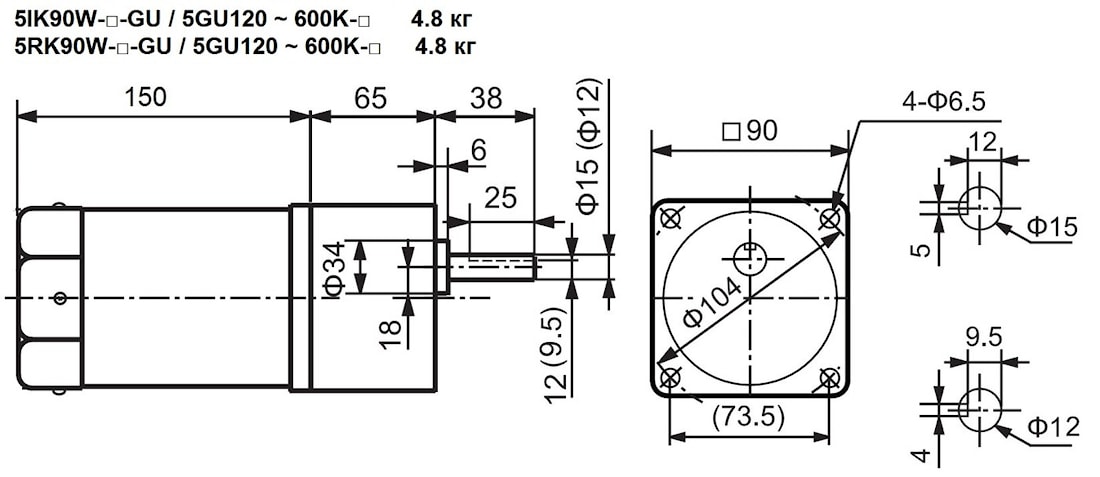

Стандартная модель

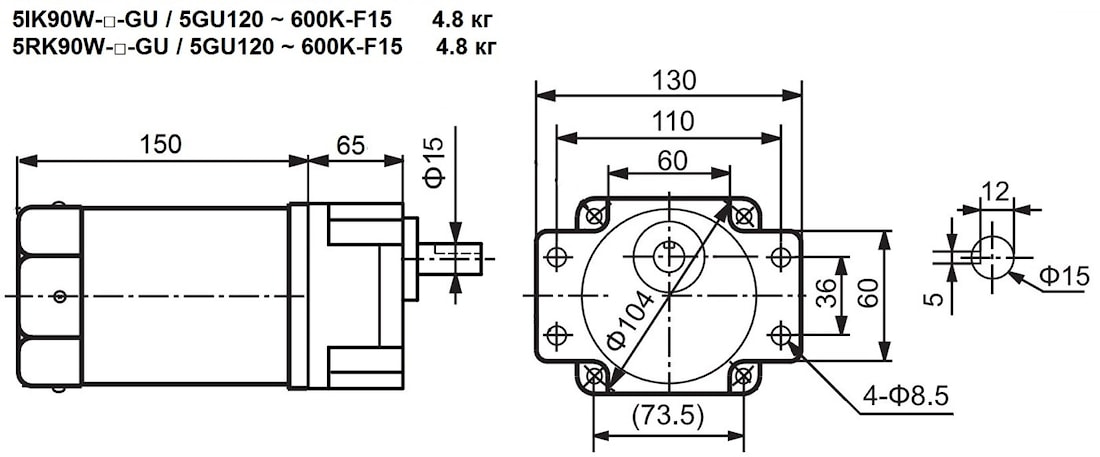

Фланцевая модель

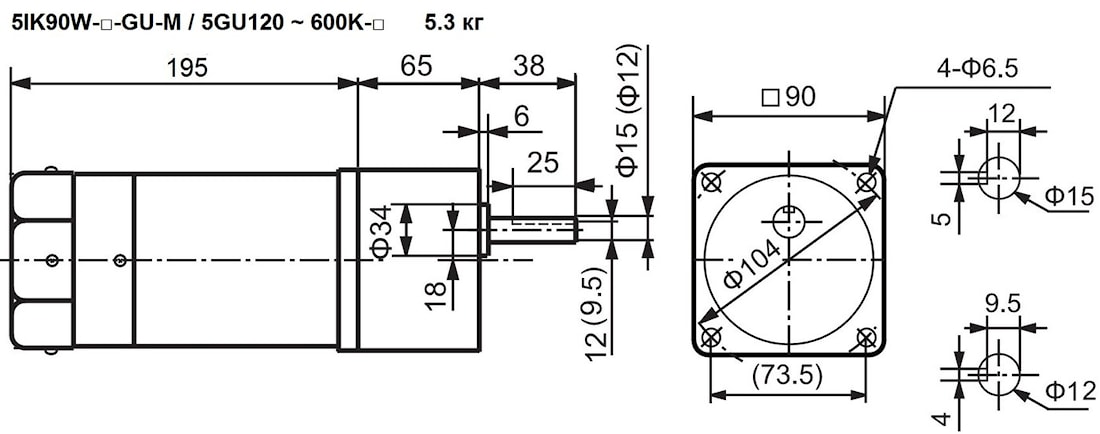

Модель с электромагнитным тормозом
