Мини электродвигатель 5IK90W, 5RK90W, 5IK90W-M (90 Ватт)

Номинальная мощность - 0,09 кВт

Выходные обороты: 1300 об/мин

Компактный мини электромотор c номинальной мощностью 0,09 кВт - модели: 5IK90W-C1 (90 Вт 1Ф 110 В), 5IK90W-C2 (90 Вт 1Ф 220 В), 5IK90W-S2 (90 Вт 3Ф 220 В), 5IK90W-S3 (90 Вт 3Ф 380 В), 5RK90W-C1 (90 Вт 1Ф 110 В), 5RK90W-C2 (90 Вт 1Ф 220 В), 5IK90W-C1-M (90 Вт 1Ф 110 В), 5IK90W-C2-M (90 Вт 3Ф 220 В), 5IK90W-S3-M (90 Вт 3Ф 380 В) служит для разно планового использования в бытовой и промышленных сферах.
Асинхронный электродвигатель переменного тока производятся с напряжением 110 В, 220 В (однофазный) и 220 В, 380 В (трехфазный).
Используемый конденсатор 5 мкФ (220 В), 20 мкФ (110 В) - для однофазных версий.
Номинальная скорость вращения - 1300 об/мин. Номинальный ток – 1,38 А (110 В), 0,68 А (220 В), 0,5 А (380 В).
Пусковой (стартовый) момент - 0,48 Nm (1Ф) и 1,5 Nm (3Ф). Номинальный крутящий момент - 0,68 Nm.
Устройство 5IK90 предназначено для равномерных последовательных работ (S1), 5RK90 - для переменно краткосрочных режимов работ (S3).
Температурные ограничения функционирования мотора: -10С - +40С.

Гарантия - 1 год.

Схема подключения
Опции
Условное обозначение

Модель двигателя	Мощность		Параметры напряжения					Конденсатор		Момент		Режим работ
	Вт	Об.	Фаза		В	Гц	А	мкФ		Ном., мНм	Пуск., мНм
Асинхронные индукционные моторы
5IK90W-C1-A1(A2)	90Вт*1300об		1		110	50	1.28	20	660		480	Равномерный Продолжительный
5IK90W-C2-A1(A2)			1		220		0.61	5	660		480
5IK90W-S2-A1(A2)			3		220		0.55	-	660		1500
5IK90W-S3-A1(A2)			3		380		0.32	-	660		1500
Асинхронные реверсивные моторы
5RK90W-C1-A1(A2)	90Вт*1300об			1	110	50	1.38	20		680	600	Реверсивный Краткосрочный
5RK90W-C2-A1(A2)				1	220		0.68	5		680	600
Моторы со встроенным электромагнитным тормозом
5IK90W-C1-A1(A2)-M	90Вт*1300об			1	110	50	1.38	20		680	600	Прерывистый Краткосрочный
5IK90W-C2-A1(A2)-M				1	220		0.68	5		680	600
5IK90W-S3-A1(A2)-M				3	380		0.32	-		690	1500

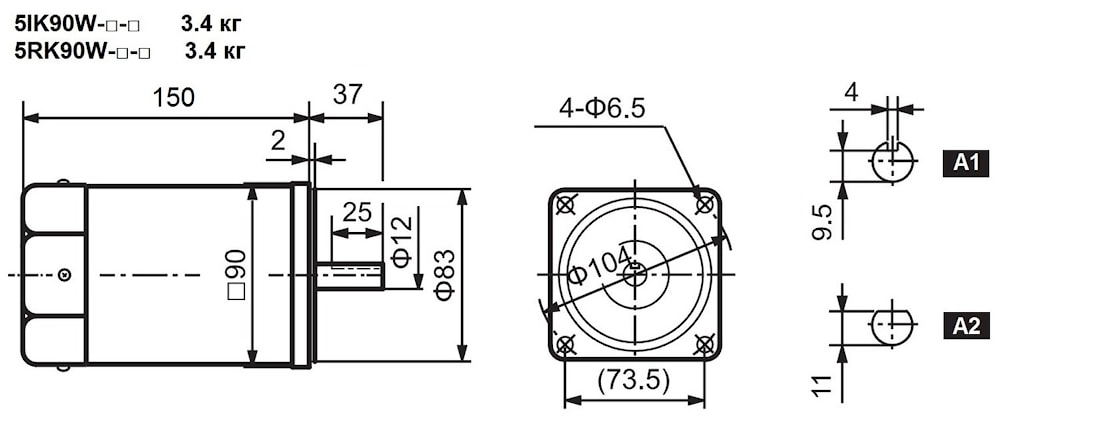

Стандартная модель

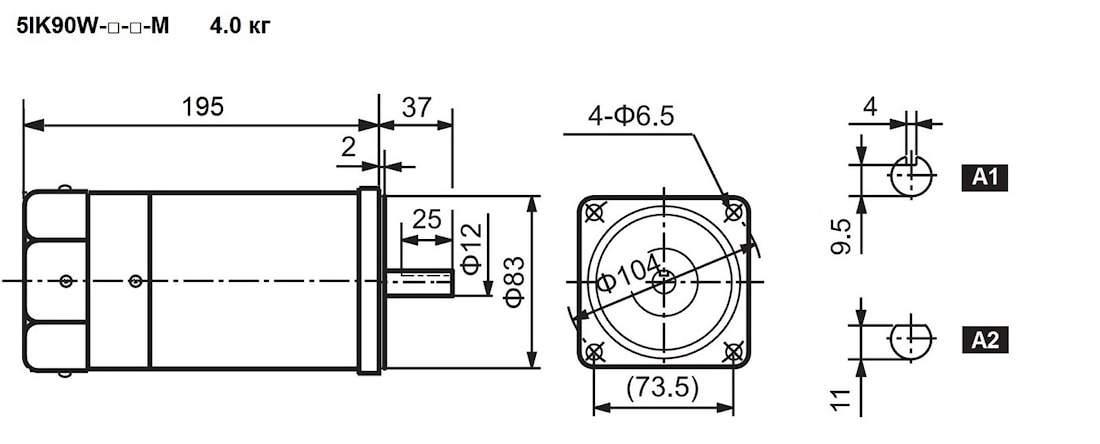

Модель с электромагнитным тормозом

Мини электродвигатели марок 5IK90W, 5RK90W, 5IK90W-M можно рассматривать как полные аналоги электродвигателей СМ09IA90SA, CM09IA90SB, CM09RA90SA, CM09RA90SB (Тайвань), 9IDD-90, 9RDD-90, 9BDD-90, 9IDK-90, 9RDK-90, 9BDK-90 (Южная Корея), 5IK90A-GC, 5IK90A-GCT2, 5IK90A-UC, 5IK90A-UCT2, 5RK90A-GC, 5RK90A-GCT2, 5RK90A-UC, 5RK90A-UCT2, 5RK90A-GCM, 5RK90A-UCM (Oriental motor), M91X90S-4L, M91X90S-4Y, M9RX90S-4L, M9RX90S-4Y, M9MX90S-4Y, M9MX90SK-4Y, M9RX90SB-4L, M9RX90SB-4Y, M9MX90SB-4Y (Panasonic) 90YS90W, 90YB90W, 90YR90W (Wanshsin).
