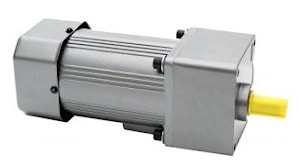

Мини мотор редуктор 5GU36 ... 100 (60 Ватт)

Номинальная мощность - 0,06 кВт

Выходные обороты: 15 об/мин ... 41 об/мин

Мини мотор редуктор 5GU36 ... 100 (60 Ватт) - универсальное, компактное передаточное устройство с передаточными числами: i=36, i=40, i=50, i=60, i=75, i=90, i=100, которое позволяет с помощью подводимого асинхронного двигателя переменного тока номинальной мощностью 60 Ватт достигать номинальный крутящий момент на выходном валу 20 Нм, выходные обороты: 15 об/мин ... 41 об/мин. В стандартном исполнении электродвигатель оснащается вентилятором. Поставляемые электродвигатели имеют следующие параметры по ссылке.

Гарантия - 12 месяцев.

Схема подключения
Опции
Условное обозначение

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
5IK60W-GU 5RK60W-GU 5IK60W-GU-M	5GU36K	12, 15	-	41	36	12	Стандарт – 3.9 Фланец – 3.9 С тормозом – 4.4
	5GU40K	12, 15	-	37	40	13
	5GU50K	12, 15	-	30	50	16
	5GU60K	12, 15	-	25	60	19
	5GU75K	12, 15	-	20	75	20
	5GU90K	12, 15	-	16	90	20
	5GU100K	12, 15	-	15	100	20

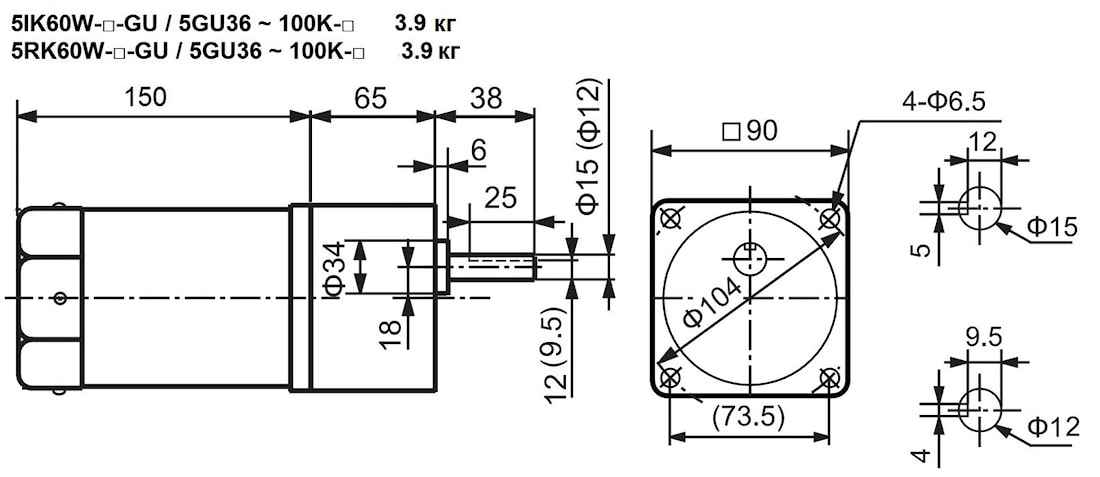

Стандартная модель

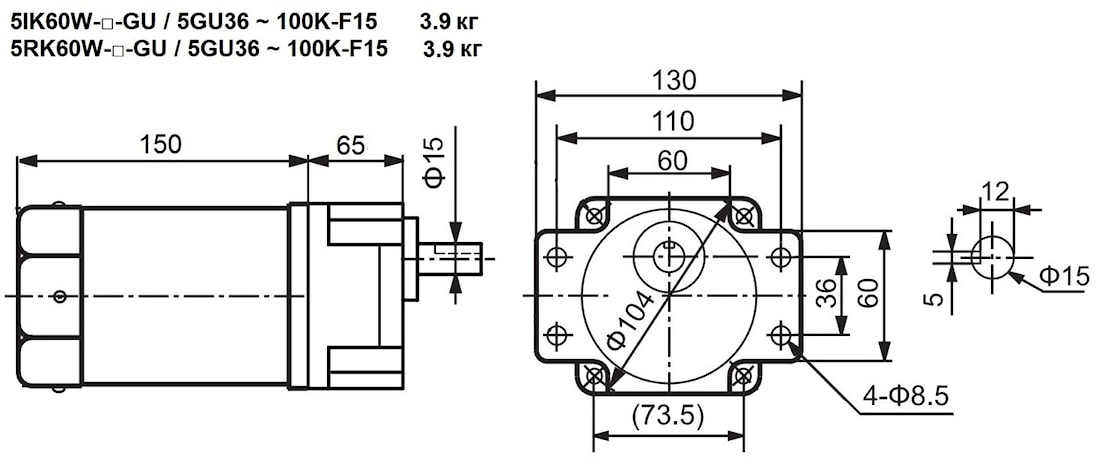

Фланцевая модель

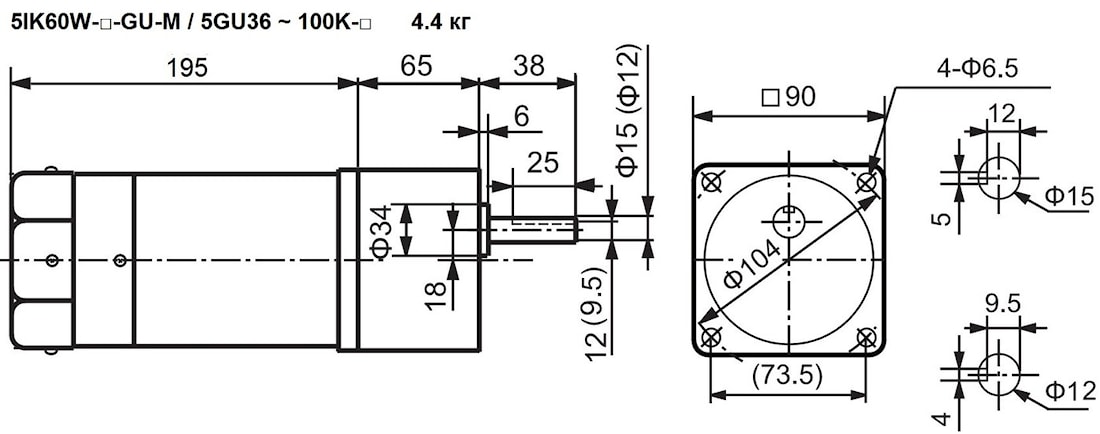

Модель с электромагнитным тормозом
