Мини мотор редуктор 4GN20 ~ 50 (25 Ватт)
30 об/мин ... 75 об/мин


Мини мотор редуктор 4GN20 ~ 50 (25 Ватт) - простейший электромеханический приводной механизм с подводимой мощностью 25 Ватт, питание может быть 1Ф: 110 V и 220 V, 3Ф: 220 V и 380 V, 50 Гц. Редукторная часть представляет собой компактные зубчатые передачи с возможными передаточными числами u=20 ~ u=50 и скоростным диапазоном от 30 об/мин до 75 об/мин.
Моменты на выходном валу от 3,3 Нм до 6,8 Нм.
Диаметр выходного вала может быть изготовлен d=10 мм и d=12 мм.
Температура: -10С ~ +40C

Схема подключения
Опции
Условное обозначение

Модель
мотор-редуктора
Выходные оборотыПередаточное
число
Крутящий моментМасса
моторредукторвалn2 (об/мин)iM2 (Нм)m (кг)
4IK25W-GN
4RK25W-GN
4IK25W-GN-M
4GN20K10, 12-75203.3Стандарт – 2.1
С тормозом – 2.5
4GN25K10, 12-60253.7
4GN30K10, 12-50304.5
4GN36K10, 12-41365.4
4GN40K10, 12-37405.9
4GN50K10, 12-30506.8

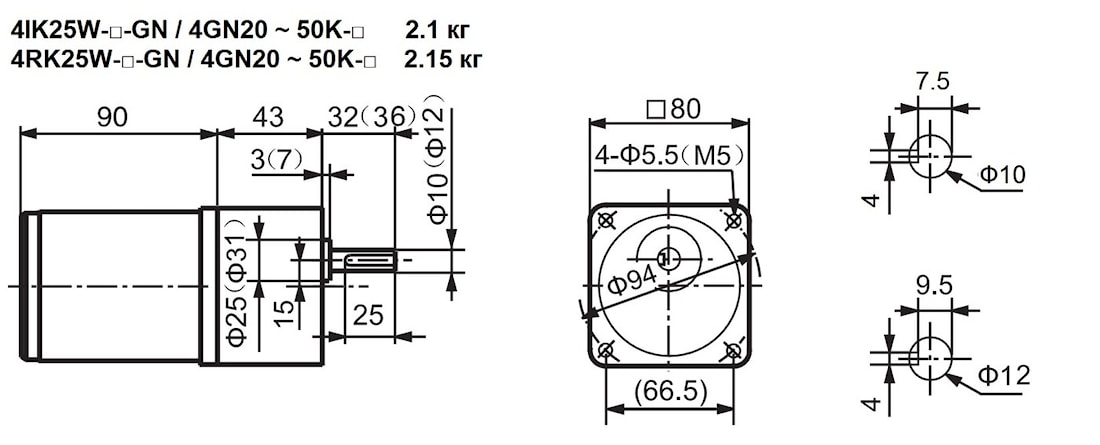

Стандартная модель

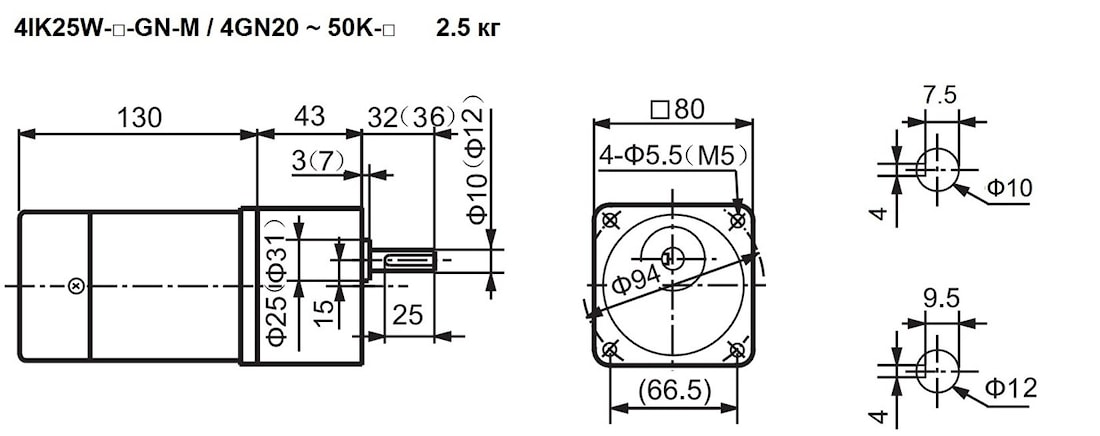

Модель с электромагнитным тормозом


Мини мотор редуктор 4GN20 ~ 50K можно рассматривать в качестве полных аналогов мотор редукторов СМ08IG25SA, CM08IG25SB, СМ08IG25TB, CM08IG25TC, / CG08B..S10
