DC мотор редуктор 3DC25W-GN / 3GN20 ~ 50 (25 Ватт)

36 об/мин ... 90 об/мин

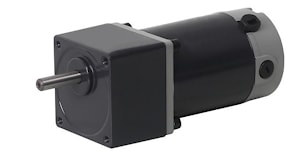

DC мини мотор редуктор 3DC25W-GN / 3GN20 ~ 50 (25 Ватт)
- эргономичный моторизированный привод постоянного тока с выходными оборотами: 36 оборотов/минуту ~ 90 оборотов/минуту. В качестве силовой установки используется щеточный мотор (Permanent Magnet Motor), напряжением 12 В, 24 В, 90 В, потребляемыми токами соответственно 3,0 A, 1.6 А, 0,5 А. Механическая часть представлена - квадратичным редуктором (70 х 70) с передаточными отношениями: i=20; i=25; i=30; i=36; i=40; i=50. Выходной вал d=10 (вал со шпонкой).

Схема подключения
Регулятор скорости
Условные обозначения

Модель DC мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
3DC25W-12V-GN / 3DC25W-24V-GN / 3DC25W-90V-GN /	3GN20K	10	-	90	20	2.8	Стандарт – 2.1
	3GN25K	10	-	72	25	3.1
	3GN30K	10	-	60	30	3.7
	3GN36K	10	-	50	36	4.5
	3GN40K	10	-	45	40	4.9
	3GN50K	10	-	36	50	5.6

Стандартная модель
