Мини электропривод 4IK25R (25 Ватт) с регулируемой скоростью

Номинальная мощность - 0,025 кВт

Выходные обороты: 0,6 об/мин ~ 1400 об/мин

Мини мотор 4IK25R-C1 (110 V) и 4IK25R-C2 (220 V), а также мини мотор редуктор 4IK25R-C1 / 4GN5 ~150 (110 V) и 4IK25R-C2 / 4GN5 ~ 150 (220 V) - электроприводы мощностью 0,025 кВт, призванные для бесступенчатого регулирования скорости вращения выходного вала. Дополнительно с мотором (мотор-редуктором) поставляется электронный прибор - регулятор скорости (контроллер).
Регулятор скорости может предоставляться с расширенным набором функций и с цифровым дисплеем для отображения текущей выходной скорости (DS), для удешевления стоимости регулятор может поставляться в упрощенной форме (US).
Крутящие моменты соразмерно возрастают относительно уменьшения скоростных характеристик.
Моторы рассчитаны для работы в температурных диапазонах от -10С до + 40С.

Обращаем внимание: для интервала 90 об/мин ~ 1400 об/мин используют двигатель с контроллером.

Для всех других интервалов используют мотор-редуктор с контроллером с соответствующим передаточным числом (см. таблицу ниже)

Схема подключения
Опции
Условные обозначения

Модель регулируемого мотор-редуктора				Напря-жение	Кон-ден-сатор	Рабочий диапазон		Крутящий момент в крайних точках диапазона		Пусковой момент	Масса
мотор	редуктор	вал		В	мкФ	n2 (об/мин)		M2 (Нм)		Мстарт (мНм)	M (кг)
						мин	макс	мин	макс
4IK25R-C1	-	A1	-	110	6.0	90	1400	0.03	3.0	150	1.8
4IK25R-C2	-	A1	-	220	1.5	90	1400	0.03	3.0	150	1.8
4IK25R-C1-GN	4GN5K	10, 12	-	110	6.0	19	280	1.0	8.0	150	2.3
4IK25R-C2-GN	4GN5K	10, 12	-	220	1.5	19	280	1.0	8.0	150	2.3
4IK25R-C1-GN	4GN15K	10, 12	-	110	6.0	6.0	93	2.5	8.0	150	2.3
4IK25R-C2-GN	4GN15K	10, 12	-	220	1.5	6.0	93	2.5	8.0	150	2.3
4IK25R-C1-GN	4GN50K	10, 12	-	110	6.0	1.8	28	6.8	8.3	150	2.3
4IK25R-C2-GN	4GN50K	10, 12	-	220	1.5	1.8	28	6.8	8.3	150	2.3
4IK25R-C1-GN	4GN75K	10, 12	-	110	6.0	1.3	19	8.0	8.5	150	2.3
4IK25R-C2-GN	4GN75K	10, 12	-	220	1.5	1.3	19	8.0	8.5	150	2.3
4IK25R-C1-GN	4GN150K	10, 12	-	110	6.0	0.6	9.3	8.0	9.3	150	2.3
4IK25R-C2-GN	4GN150K	10, 12	-	220	1.5	0.6	9.3	8.0	9.3	150	2.3

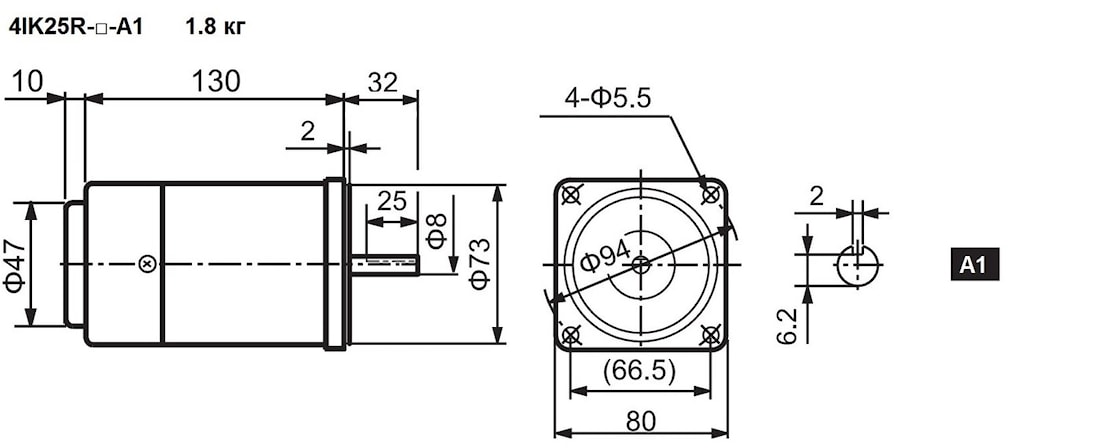

Электродвигатель с регулируемой скоростью

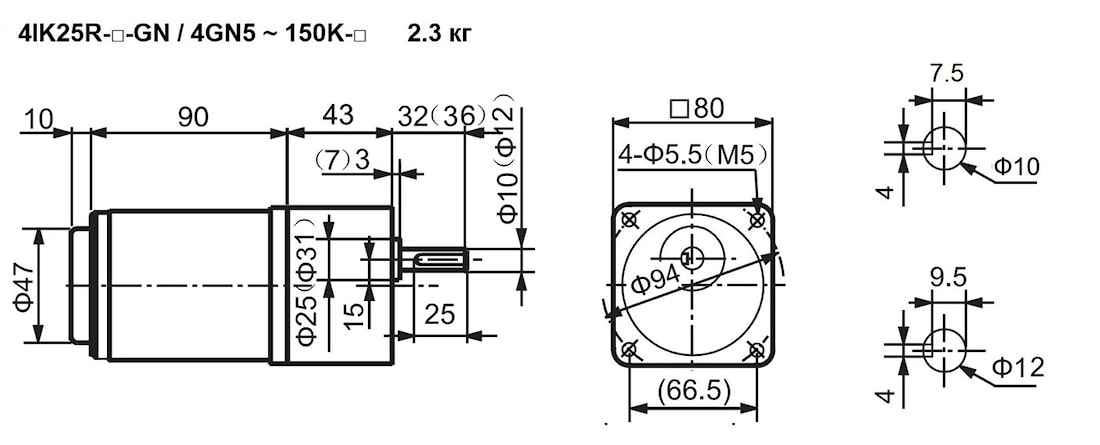

Мотор-редуктор с регулируемой скоростью

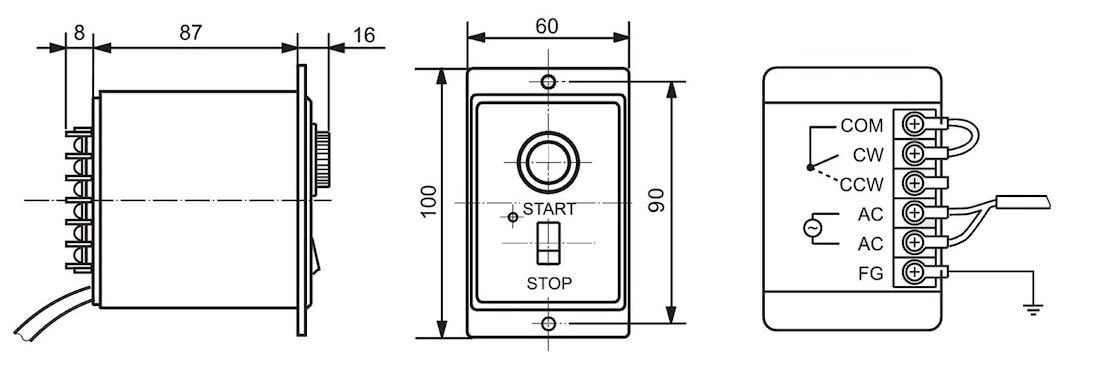

Контроллер скорости

Мини электропривод 4IK25R (25 Ватт) c регулируемой скоростью можно рассматривать, как аналоги следующих моделей:8SD_A-25 , 8SRD_A-25, 8SBD_A25, 8SD_D-25, 8SRD_D-25, 8SBD_D-25, 8SD_E-25, 8SRD_E-25, 8SBD_E-25 (Корея) 4IK25R и 4RK25R (Oriental motor), 8YT25W_ (Wanshsin), М425 (Китай)
