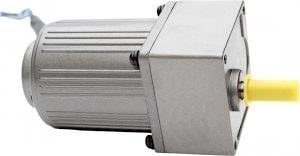

Мини мотор редуктор 4GN3 ... 18 (25 Ватт) Номинальная мощность - 0,025 кВт Выходные обороты: 83 об/мин ... 500 об/мин
Номинальная мощность - 0,025 кВт
Выходные обороты: 83 об/мин ... 500 об/мин
Мотор-редуктор 4GN3 ... 18 представляет собой электродвигатель c подводимой мощностью 25 Вт и небольшую редукторную часть.Электродвигатель предлагается в двух вариантах для классов работ: с равномерным ходом (IK), с прерывистым ходом (RK).
Подводимое напряжение: 1 фаза – 110 V и 220 V, 3 фазы - 220 V и 380 V. Все остальные электрические параметры устанавливаемых электродвигателей можно увидеть здесь.
Редукторная часть рассчитана для передаточных чисел i=3 ... i=18.
Крутящий момент на выходному валу: 0,5 Нм ... 3,0 Нм (в зависимости от передаточного числа).
Рабочие температуры окружающей среды: -10С ~ +40С.
Схема подключения
Опции
Условное обозначение
| Модель мотор-редуктора | Выходные обороты | Передаточное число | Крутящий момент | Масса | |||
| Мотор | редуктор | вал | n2 (об/мин) | i | M2 (Нм) | m (кг) | |
 |  | ||||||
| 4IK25W-GN 4RK25W-GN 4IK25W-GN-M | 4GN3K | 10, 12 | - | 500 | 3.0 | 0.50 | Стандарт – 2.1 (2.15) С тормозом – 2.5 |
| 4GN3.6K | 10, 12 | - | 416 | 3.6 | 0.60 | ||
| 4GN5K | 10, 12 | - | 300 | 5.0 | 0.83 | ||
| 4GN6K | 10, 12 | - | 250 | 6.0 | 1.0 | ||
| 4GN7.5K | 10, 12 | - | 200 | 7.5 | 1.2 | ||
| 4GN9K | 10, 12 | - | 166 | 9.0 | 1.3 | ||
| 4GN10K | 10, 12 | - | 150 | 10 | 1.6 | ||
| 4GN12.5K | 10, 12 | - | 120 | 12.5 | 2.1 | ||
| 4GN15K | 10, 12 | - | 100 | 15 | 2.5 | ||
| 4GN18K | 10, 12 | - | 83 | 18 | 3.0 | ||

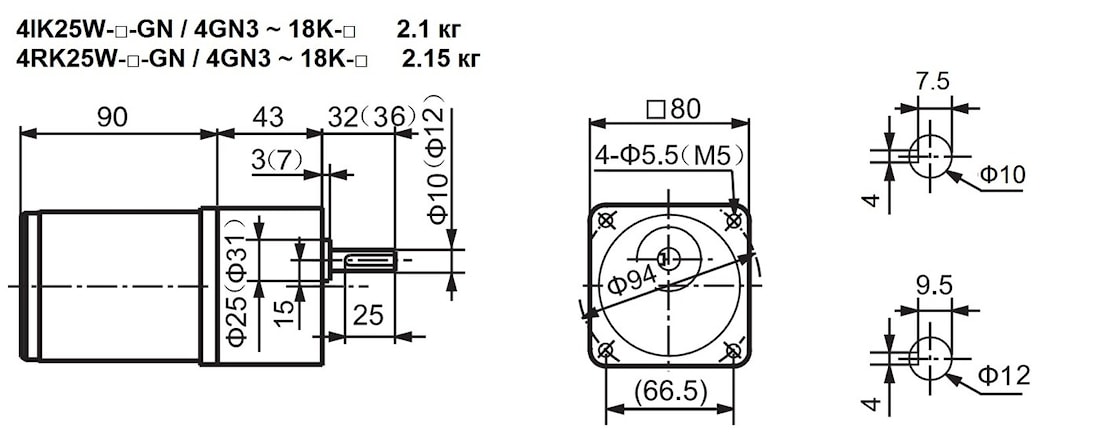

| Стандартная модель |
 |

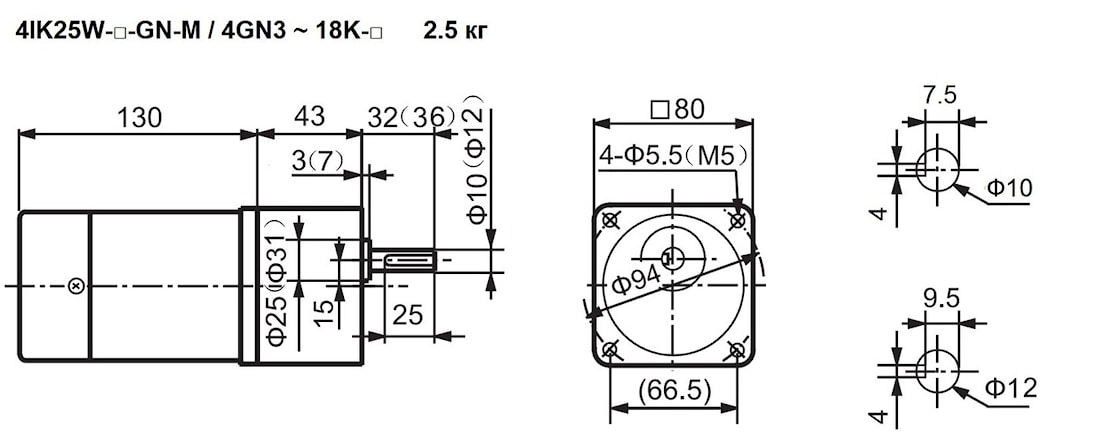

| Модель с электромагнитным тормозом |
 |
Мини мотор редуктор 4GN3 ~ 18K можно рассматривать в качестве полных аналогов мотор редукторов СМ08IG25SA, CM08IG25SB, СМ08IG25TB, CM08IG25TC, / CG08B..S10 (Тайвань),
