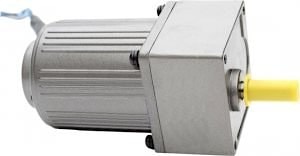

Мини мотор редуктор 3GN60 ... 300 (15 Ватт)
Номинальная мощность - 0,015 кВт
Выходные обороты: 5,0 об/мин ... 25 об/мин

Многофункциональный несложный редукторный узел совместно с электродвигателем мощностью 15Вт представляет собой мотор редуктор 3GN60 ... 300.
Крутящие моменты на выходном валу - до 5 Нм (в зависимости от выбранного передаточного числа).
Предлагаемые передаточные отношения: i=60 ... i=300.
Параметры выходного вала: d=10, l=32
Габариты: 70х70х159 (с тормозным устройством 70х70х179)
Масса: 1,7 кг. (с тормозным устройством - 2,15кг)
Электрические параметры питания устанавливаемых электродвигателей можно посмотреть по ссылке.

Рабочая температура привода +65С

Гарантия - 1 год.

Схема подключения
Опции
Условные обозначения

Модель
мотор-редуктора
Выходные оборотыПередаточное числоКрутящий моментМасса
моторредукторвалn2 (об/мин)iM2 (Нм)m (кг)
3IK15W-GN
3RK15W-GN
3IK15W-GN-M
3GN60K10-25605.0Стандарт – 1.65 (1.75)
С тормозом – 2.15
3GN75K10-20755.0
3GN90K10-16905.0
3GN100K10-151005.0
3GN120K10-12.51205.0
3GN150K10-101505.0
3GN180K10-8.31805.0
3GN200K10-7.52005.0
3GN250K10-6.02505.0
3GN300K10-5.03005.0

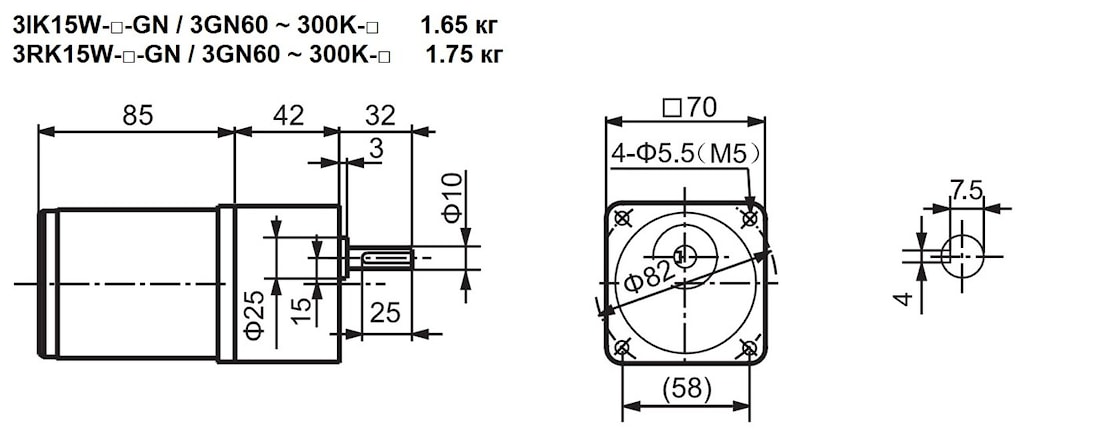

Стандартная модель

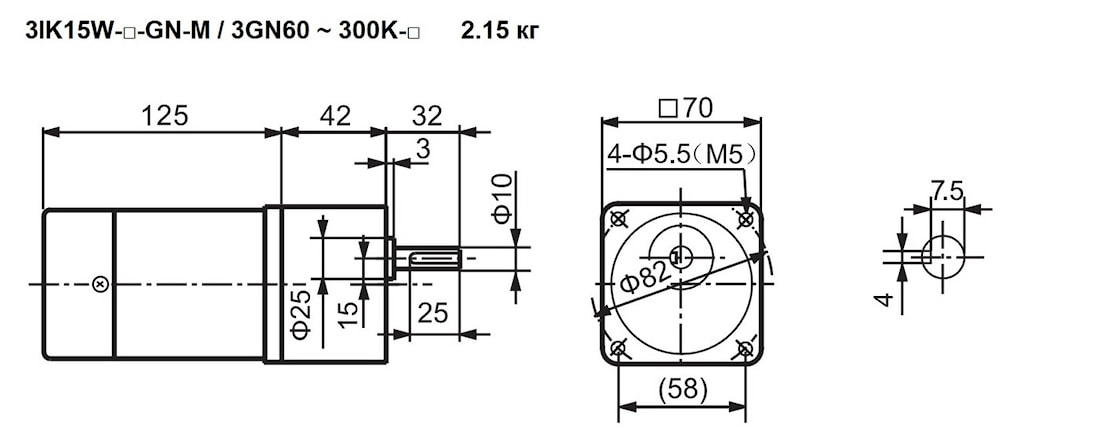

Модель с электромагнитным тормозом


Мини мотор-редукторы марок 3GN60 ~ 3GN300 можно рассматривать, как полные аналоги следующих моделей: 7GBK__, 7PBK__, 7HBK__, 7GFK__, 7PFK__, 7HFK__, 7GBS__, 7PBS__, 7HBS__, 7GFS__, 7PFS__, 7HFS__, 7GBD__, 7PBD__, 7HBD__, 7GFD__, 7PFD__, 7HFD__ (Корея), MX7G_BA, MX7G_MA, MX7G_B, MX7G_M (Panasonic), 3GN_K (Oriental motor) 70GK__H (Wanshsin)
