Мини мотор редуктор 3GN3 ... 18 (15 Ватт)

Номинальная мощность - 0,015 кВт

Выходные обороты: 83 об/мин ... 500 об/мин

Мини мотор редуктор 3GN3 ... 18 – с подводимой мощностью 0,015 кВт, где в качестве электропривода используется асинхронный однофазный или трехфазный двигатель переменного тока 110 В, 220 В и 380 В и редукторная часть, где используются передаточные числа от i=3.0 ... i=18.
Крутящие моменты: 0,30 Нм – 1,82 Нм.
Редуктор заправлен трансмиссионной смазкой, температура эксплуатации привода -10С ~ +40С. Электрические параметры устанавливаемых электродвигателей можно изучить здесь.
Гарантия – 12 месяцев.

Схема подключения
Опции
Условные обозначения

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
3IK15W-GN 3RK15W-GN 3IK15W-GN-M	3GN3K	10	-	500	3.0	0.30	Стандарт – (1.55) 1.65 С тормозом – 2.05
	3GN3.6K	10	-	416	3.6	0.36
	3GN5K	10	-	300	5.0	0.51
	3GN6K	10	-	250	6.0	0.61
	3GN7.5K	10	-	200	7.5	0.76
	3GN9K	10	-	166	9.0	0.90
	3GN10K	10	-	150	10	1.05
	3GN12.5K	10	-	120	12.5	1.30
	3GN15K	10	-	100	15	1.51
	3GN18K	10	-	83	18	1.82

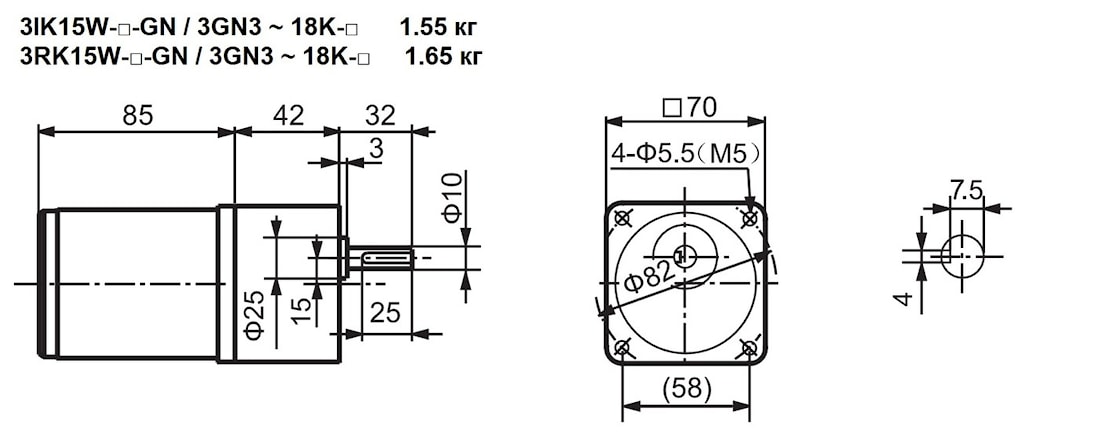

Стандартная модель

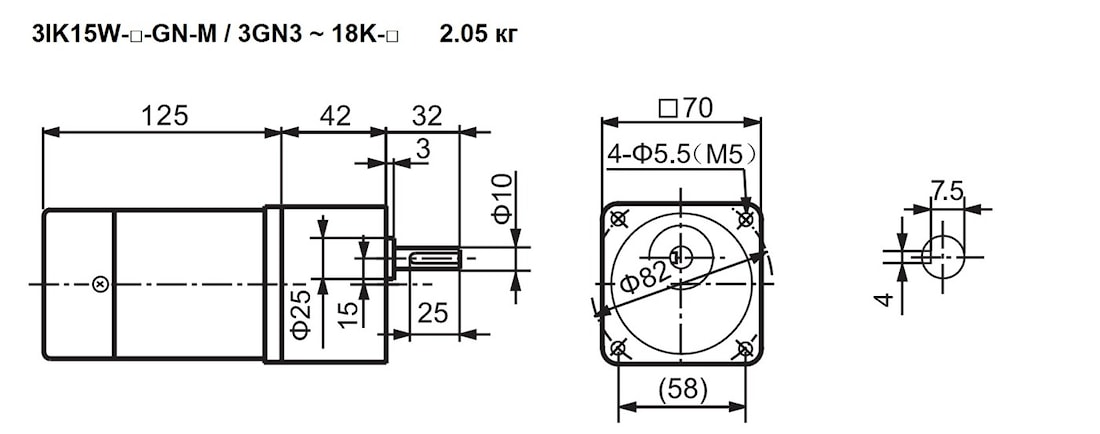

Модель с электромагнитным тормозом

Мини мотор-редукторы марок 3GN3 ~ 3GN18 можно рассматривать, как полные аналоги следующих моделей: 7GBK__, 7PBK__, 7HBK__, 7GFK__, 7PFK__, 7HFK__, 7GBS__, 7PBS__, 7HBS__, 7GFS__, 7PFS__, 7HFS__, 7GBD__, 7PBD__, 7HBD__, 7GFD__, 7PFD__, 7HFD__ (Корея), MX7G_BA, MX7G_MA, MX7G_B, MX7G_M (Panasonic), 3GN_K (Oriental motor) 70GK__H (Wanshsin)
