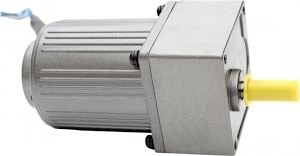

Мини мотор редуктор 3GN20 ~ 50 (15 Ватт)
30 об/мин ... 75 об/мин


Цилиндрический мотор редуктор представлен следующей моделью 3GN20 ~ 50.
Подводимая мощность мотора - 0,015 кВт (15 W), в качестве электропривода используется асинхронный однофазный и трехфазный двигатель переменного тока 110V, 220V, 380V, адаптирован для работы в сетях 50 Гц, потребляемые токи - 0.33 A (1phase 110V), 0,15 А (1phase 220V), 0,10 A (1phase 220V), 0,06 A (1phase 380V) конденсатор - 5-6 мкФ (для 110V), 1,2-1,5 мкФ (для 220V)
Размах передаточных отношений i=20 ~ i=50.
Передаваемые моменты: 2,01Nm ~ 4.11 Nm
Рабочая температура - +65С.

Схема подключения
Опции
Условные обозначения

Модель
мотор-редуктора
Выходные оборотыПередаточное
число
Крутящий моментМасса
моторредукторвалn2 (об/мин)iM2 (Нм)m (кг)
3IK15W-GN
3RK15W-GN
3IK15W-GN-M
3GN20K10-75202.0Стандарт - 1.55 (1.65)
С тормозом – 2.05
3GN25K10-60252.3
3GN30K10-50302.7
3GN36K10-41363.3
3GN40K10-37403.6
3GN50K10-30504.1

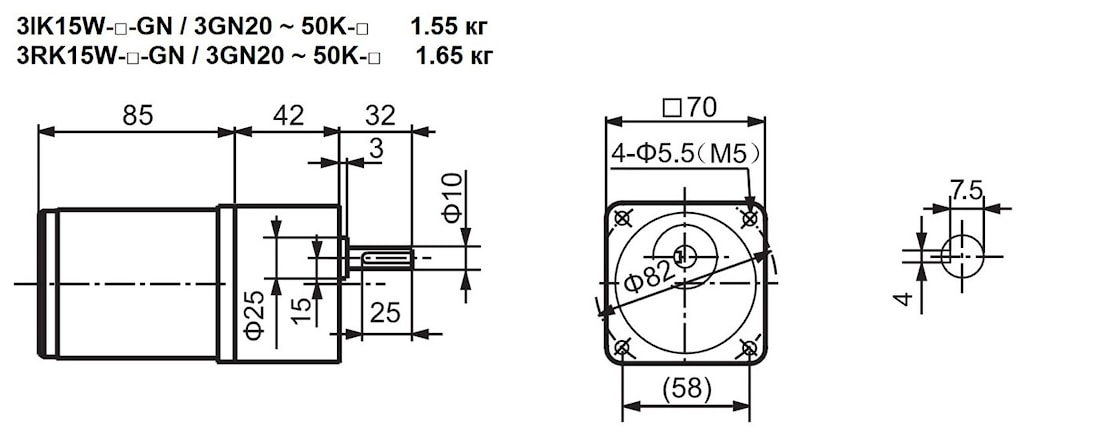

Стандартная модель

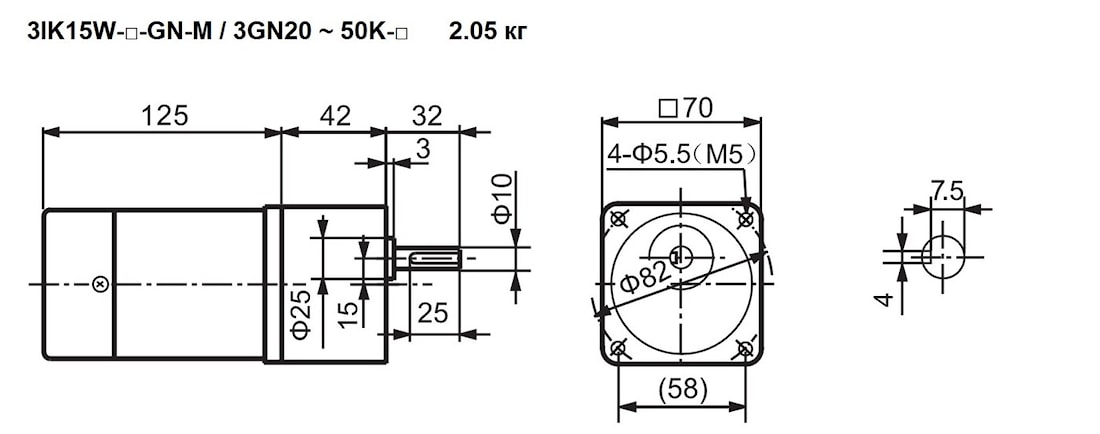

Модель с электромагнитным тормозом


Мини мотор-редукторы марок 3GN20 ~ 3GN50 можно рассматривать, как полные аналоги следующих моделей: 7GBK__, 7PBK__, 7HBK__, 7GFK__, 7PFK__, 7HFK__, 7GBS__, 7PBS__, 7HBS__, 7GFS__, 7PFS__, 7HFS__, 7GBD__, 7PBD__, 7HBD__, 7GFD__, 7PFD__, 7HFD__ (Корея), MX7G_BA, MX7G_MA, MX7G_B, MX7G_M (Panasonic), 3GN_K (Oriental motor) 70GK__H (Wanshsin)
