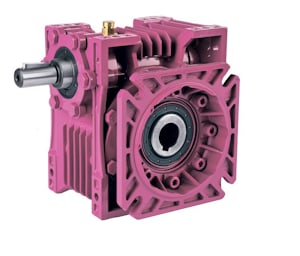

Червячный редуктор EV100

Номинальная мощность - 1,1 кВт

Выходные обороты: 25 об/мин ... 50 об/мин

Червячный мотор-редуктор EV100-90S/4 предназначен для передачи номинального крутящего момента 480 Нм к приводимым устройствам и механизмам с выходными оборотами около от 20 об/мин до 50 об/мин.
В дополнение к компактному и нешумному приводу выпускается огромное количество адаптивных монтажно-присоединительных принадлежностей: переходных валов, крепежных фланцев, диаметр полого вала может иметь специальные размеры, реактивных штанг и прочее. (см. дополнения).
Корпус редуктора оснащен горловинами для своевременного контроля и замены трансмиссионной смазки.

Гарантийные обязательства - 24 месяца.

Сервис-фактор (fs)

Монтажные исполнения

Исполнение с реактивной штангой

Специальные диаметры валов

Выходные фланцы

Условное обозначение
Каталог E-series

3D модель редуктора (*.cgr)

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
17	394	82	6670	0,8	EV100-90S/4	43,2
22	307	63	7180	1,4
27	273	52	6980	1,5
35	219	40	7350	2,1
47	171	30	7530	2,9

Вернуться к выбору мощностей

Червячный мотор-редуктор EV100 - можно рассматривать как: полный аналог червячных редукторов брэндов Motovario (Италия) , Transtecno (Италия) , Innovari (Италия) , Siti (Италия) , STM Spa (Италия) , PGR (Турция) , Tramec (Италия), а также моделей NMRV и RV (многочисленных китайских производителей).

Червячный мотор-редуктор EV100 - можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Watt drive (Австрия) , Varvel (Италия) , Nord Getriebebau DriveSystems (Германия) , Sew Eurodrive (Германия) , Bauer Gearmotors (Германия) , Tos-Znojmo (Чехия) .

Червячный редуктор ET100 можно рассматривать как технический аналог: червячных редукторов (производства российских и украинских заводов), червячных редукторов NRV (производства многочисленных китайских производителей).
