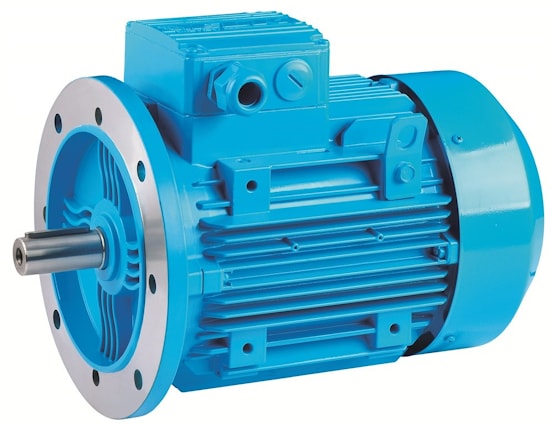

Электродвигатель АИР80A4, 5А80МА4 и А80А4 (1.1кВт)

1500 об/мин

Электрические параметры:

Номинальная мощность – 1100Вт

Фактические обороты выходного вала – 1420 об/мин;

КПД – 76.5%;

Номинальный ток – 2.7А (при 380В);

Пусковой ток – 14.8 А;

Номинальный крутящий момент – 5.66Nm;

Пусковой момент - 11.32Nm;

Максимальный момент – 13.58Nm;

Момент инерции – 0,0034кгм²;

Масса – 14 кг;

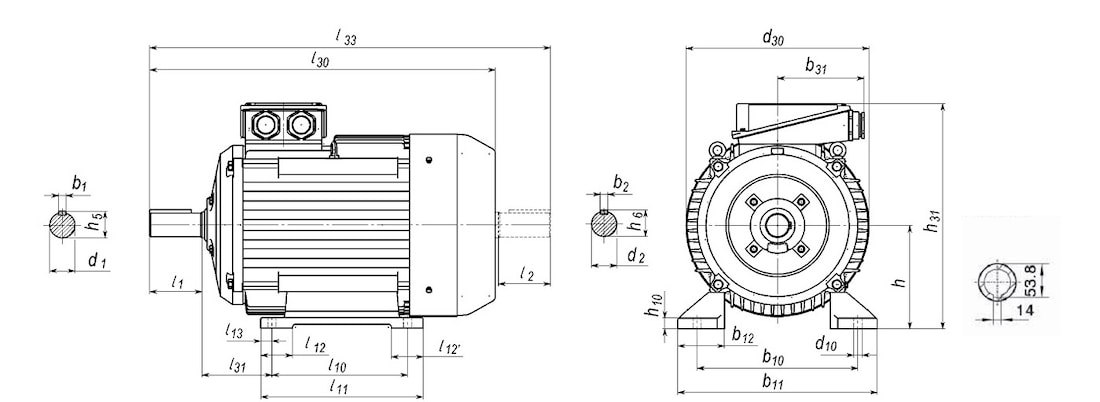

• Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

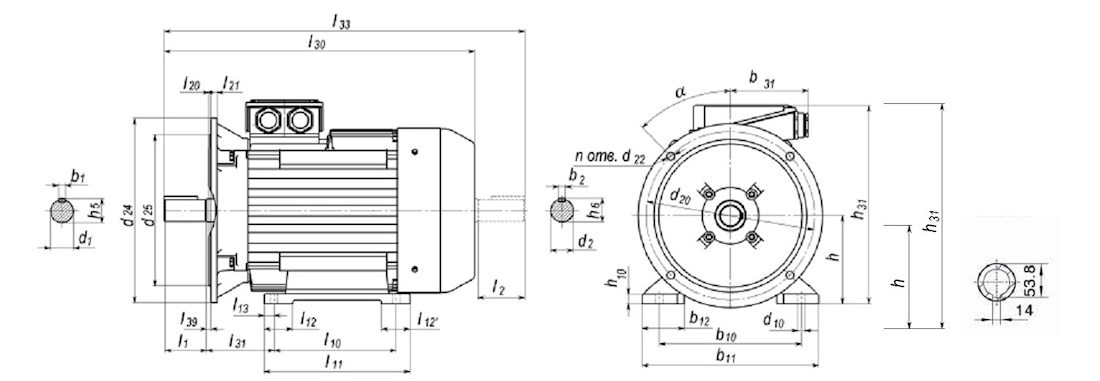

• Присоединительные размеры, комбинированное (фланцевое/на лапах) исполнение (IM2081, IM2001, B35):

				Установочные и присоединительные размеры, мм
l30	l33	h31	d30	b10	l10	l31	d1	d2	l1	l2	b1	b2	h5	h6	h1	h2	h	h10	d10	d20	d25	d24	l20	d22	l21
297	350	205	180	125	100	50	22	22	50	50	6	6	24,5	24,5	6	6	80	9	10	165	130	200	3,5	12	10

Установочные размеры для электродвигателя АИР 80А8 с малыми фланцами (IM21хх и IM36хх)

Электродвигатель	d20	d22	d24	d25	l20
АИР80А4	100 / 130	M6 / M8	120 / 160	80 / 110	3,0 / 3,5
