Угловой низколюфтовой (прецизионный) редуктор WPLE
Угловой низколюфтовой (прецизионный) редуктор WPLE
Низколюфтовый угловой редуктор WPLPE – эксклюзивное решение серво редуктора, дополненное конической ступенью, специально разработанное для экономии места установки. В геометрии позиции двигателя / редуктора находятся под прямым углом относительно друг друга.
Люфт: <13 ~ 21 arcmin
Выходной крутящий момент – 500Nm
Высокий КПД - до 94%
Передаточные числа: от 3: 1 до 100: 1
Низкий уровень шумности
ISO 9001
Входная скорость редуктора WPLE
Критичный крутящий момент редуктора WPLE
Максимальный крутящий момент редуктора WPLE
Условные обозначения
Спецификация редуктора WPLE
Крутящий момент
Размеры
Низколюфтовый угловой редуктор WPLPE – эксклюзивное решение серво редуктора, дополненное конической ступенью, специально разработанное для экономии места установки. В геометрии позиции двигателя / редуктора находятся под прямым углом относительно друг друга.
Люфт: <13 ~ 21 arcmin
Выходной крутящий момент – 500Nm
Высокий КПД - до 94%
Передаточные числа: от 3: 1 до 100: 1
Низкий уровень шумности
ISO 9001
Входная скорость редуктора WPLE
Критичный крутящий момент редуктора WPLE
Максимальный крутящий момент редуктора WPLE
Условные обозначения
Спецификация редуктора WPLE
| Кол-во ступеней | WPLE040 | WPLE060 | WPLE080 | WPLE120 | |
| Ресурс работы, tL (ч) | Более 20 000 | ||||
| Эффективность при полной загрузке, η (%) | 1 | 94 | |||
| 2 | 92 | ||||
| 3 | 88 | ||||
| Температура, Tmin ~ Tmax (oC) | -25 ~ +90 | ||||
| Степень защиты | IP54 | ||||
| Люфт, jt (угл.мин) | 1 | <21 | <16 | <13 | <11 |
| 2 | <25 | <18 | <15 | <13 | |
| 3 | <28 | <21 | <17 | <15 | |
| Жесткость на кручение, cg(Нм/угл.мин) | 1 | 0.6-0.8 | 1.5-2.0 | 3.8-5.1 | 9.6-12.9 |
| 2 | 0.6-0.8 | 1.5-2.0 | 4.1-5.1 | 10.4-12.9 | |
| 3 | 0.6-0.8 | 1.5-2.0 | 3.9-5.1 | 9.9-12.9 | |
| Момент инерции, J (кг*см2) | 1 | 0.032-0.049 | 0.221-0.376 | 0.917-1.409 | 1.849-3.204 |
| 2 | 0.032-0.049 | 0.223-0.378 | 0.931-1.424 | 1.919-3.397 | |
| 3 | 0.032-0.048 | 0.223-0.240 | 0.931-1.368 | 1.919-3.175 | |
| Допустимые радиальные нагрузки для выработки в 20 000ч, Fr20000h (N) | 200 | 400 | 750 | 1750 | |
| Допустимые аксиальные нагрузки для выработки в 20 000ч, Fa20000h (N) | 200 | 500 | 1000 | 2500 | |
| Статические радиальные нагрузки, Frstat (N) | 200 | 700 | 1250 | 2000 | |
| Статические аксиальные нагрузки, Frstat (N) | 240 | 800 | 1600 | 3800 | |
| Вес, mG (кг) | 1 | 0.51 | 1.7 | 4.4 | 12 |
| 2 | 0.61 | 1.9 | 5.0 | 14 | |
| 3 | 0.71 | 2.1 | 5.5 | 16 | |
| Шум, Qg (dB) | 68 | 70 | 73 | 75 | |
Крутящий момент
| Кол-во ступеней | Передаточное число | WPLE040 | WPLE060 | WPLE080 | WPLE120 | |
| Номинальный крутящий момент, T2N (Нм) | 1 | 3 | 4.5 | 14 | 40 | 80 |
| 4 | 6.0 | 19 | 53 | 105 | ||
| 5 | 7.5 | 24 | 67 | 130 | ||
| 7 | 8.5 | 25 | 65 | 135 | ||
| 8 | 6 | 18 | 50 | 120 | ||
| 10 | 5 | 15 | 38 | 95 | ||
| 2 | 9 | 16.5 | 44 | 130 | 210 | |
| 12 | 20 | 44 | 120 | 260 | ||
| 15 | 18 | 44 | 110 | 230 | ||
| 16 | 20 | 44 | 120 | 260 | ||
| 20 | 20 | 44 | 120 | 260 | ||
| 25 | 18 | 40 | 110 | 230 | ||
| 32 | 20 | 44 | 120 | 260 | ||
| 40 | 18 | 40 | 110 | 230 | ||
| 64 | 7.5 | 18 | 50 | 120 | ||
| 3 | 60 | 20 | 44 | 110 | 260 | |
| 80 | 20 | 44 | 120 | 260 | ||
| 100 | 20 | 44 | 120 | 260 | ||
| 120 | 18 | 44 | 110 | 230 | ||
| 160 | 20 | 44 | 120 | 260 | ||
| 200 | 18 | 40 | 110 | 230 | ||
| 256 | 20 | 44 | 120 | 260 | ||
| 320 | 18 | 40 | 110 | 230 | ||
| 512 | 7.5 | 18 | 50 | 120 | ||

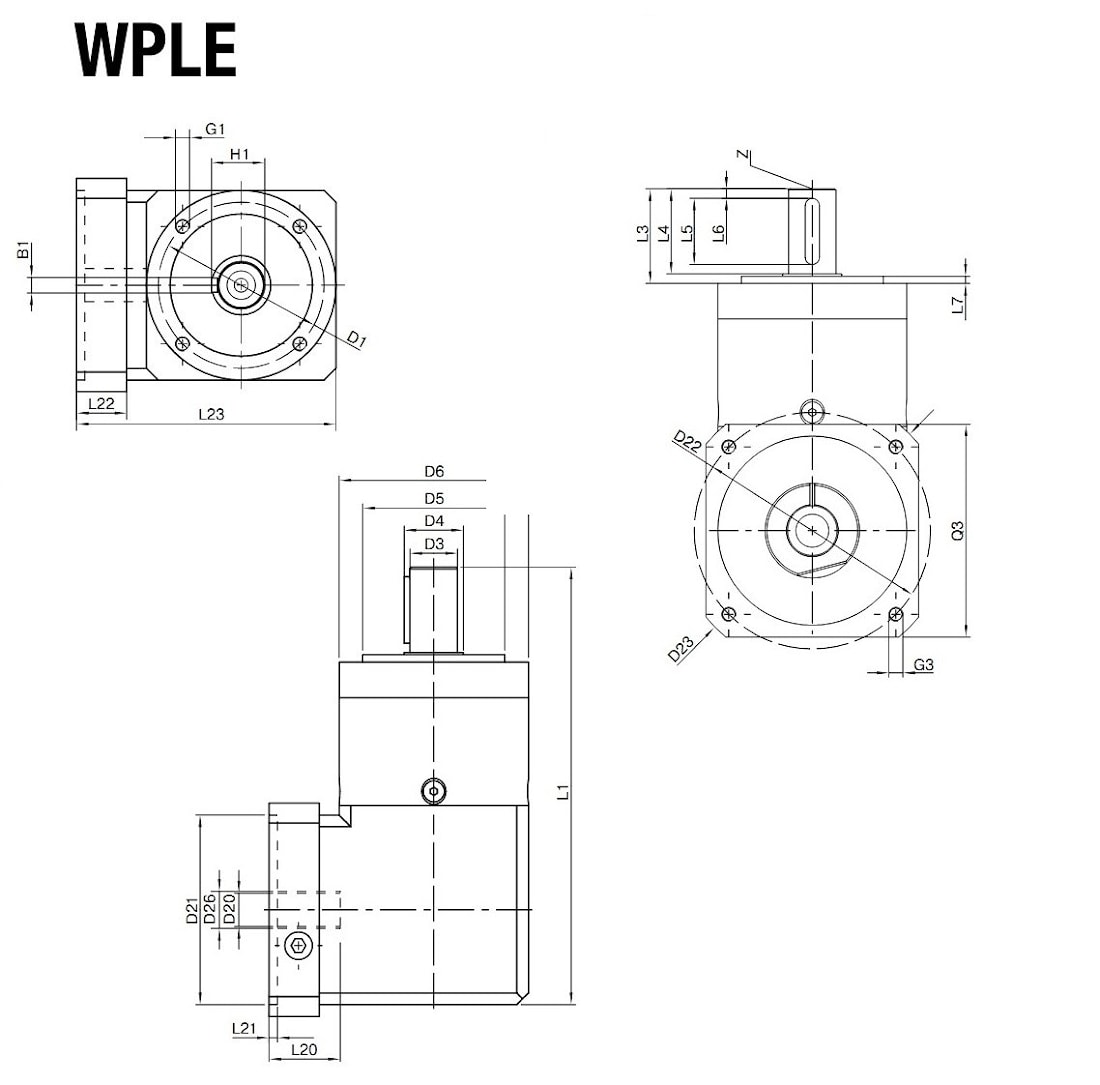

Размеры
| Размеры |
 |
| Кол-во ступеней | WPLE040 | WPLE060 | WPLE080 | WPLE120 | |
| D1 | 34 | 52 | 70 | 100 | |
| D3h7 | 10 | 14 | 20 | 25 | |
| D4 | 12 | 17 | 25 | 35 | |
| D5h7 | 26 | 40 | 60 | 80 | |
| D6 | 40 | 60 | 80 | 115 | |
| G14x | M4x6 | M5x8 | M6x10 | M10x16 | |
| L1 | 1 | 110 | 147 | 184 | 249.5 |
| 2 | 123 | 159.5 | 201.5 | 277 | |
| 3 | 135.5 | 172 | 219 | 304.5 | |
| L3 | 26 | 35 | 40 | 55 | |
| L7 | 2 | 3 | 3 | 4 | |
| Выходной вал со шпонкой (по DIN6885 T1) | A3x3x18 | A 5x5x25 | A6x6x28 | A8x7x40 | |
| B1 |  | 3 | 5 | 6 | 8 |
| H1 | 11.2 | 16 | 22.5 | 28 | |
| L4 | 23 | 30 | 36 | 50 | |
| L5 | 18 | 25 | 28 | 40 | |
| L6 | 2.5 | 2.5 | 4 | 5 | |
| Z | M3x9 | M5x12.5 | M6x16 | M10x22 | |
| Вал без шпонки | |||||
| L4 |  | 23 | 30 | 36 | 50 |
