Угловой низколюфтовой (прецизионный) редуктор WPLPE

Входная скорость редуктора WPLPE
Критичный крутящий момент редуктора WPLPE
Максимальный крутящий момент редуктора WPLPE
Условные обозначения

Спецификация редуктора WPLPE

	Кол-во ступеней	WPLPE050	WPLPE070	WPLPE090	WPLPE120

Ресурс работы, t_L (ч)		Более 20 000
Эффективность при полной загрузке, η (%)	1	94
Эффективность при полной загрузке, η (%)	2	92
Температура, T_min ~ T_max (^oC)		-25 ~ +90
Степень защиты		IP54
Люфт, j_t (угл.мин)	1	<21	<16	<13	<11
Люфт, j_t (угл.мин)	2	<25	<18	<15	<13
Жесткость на кручение, c_g(Нм/угл.мин)	1	0.7-0.9	2.4-3.2	6.8-9.1	19.0-25.5
Жесткость на кручение, c_g(Нм/угл.мин)	2	0.7-0.9	2.4-3.2	6.8-9.1	19.5-25.5
Момент инерции, J (кг*см²)	1	0.032-0.052	0.218-0.335	0.932-1.545	1.890-3.612
Момент инерции, J (кг*см²)	2	0.032-0.052	0.218-0.335	0.914-1.448	1.850-3.446
Допустимые радиальные нагрузки для выработки в 20 000ч, Fr₂₀₀₀₀_h (N)		800	1050	1900	2500
Допустимые аксиальные нагрузки для выработки в 20 000ч, Fa₂₀₀₀₀_h (N)		1000	1350	2000	4000
Статические радиальные нагрузки, Fr_stat (N)		1300	1650	3100	4000
Статические аксиальные нагрузки, Fr_stat (N)		1000	2100	3800	5900
Вес, m_G (кг)	1	0.86	2.3	5.3	13.5
Вес, m_G (кг)	2	1.06	2.6	6.1	15.7
Шум, Q_g (dB)		68	70	73	75

Крутящий момент

	Кол-во ступеней	Передаточное число	WPLPE050	WPLPE070	WPLPE090	WPLPE120

Номинальный крутящий момент, T₂_N (Нм)	1	3	4.5	14	40	80
		4	6	19	53	105
		5	7.5	24	67	130
		7	8.5	25	65	135
		8	6	18	50	120
		10	5	15	38	95
	2	9	12	33	97	157
		12	15	33	90	195
		15	13	33	82	172
		16	15	33	90	195
		20	15	33	90	195
		25	13	30	82	172
		32	15	33	90	195
		40	13	30	82	172
		64	7.5	18	50	120
		100	5	15	38	95

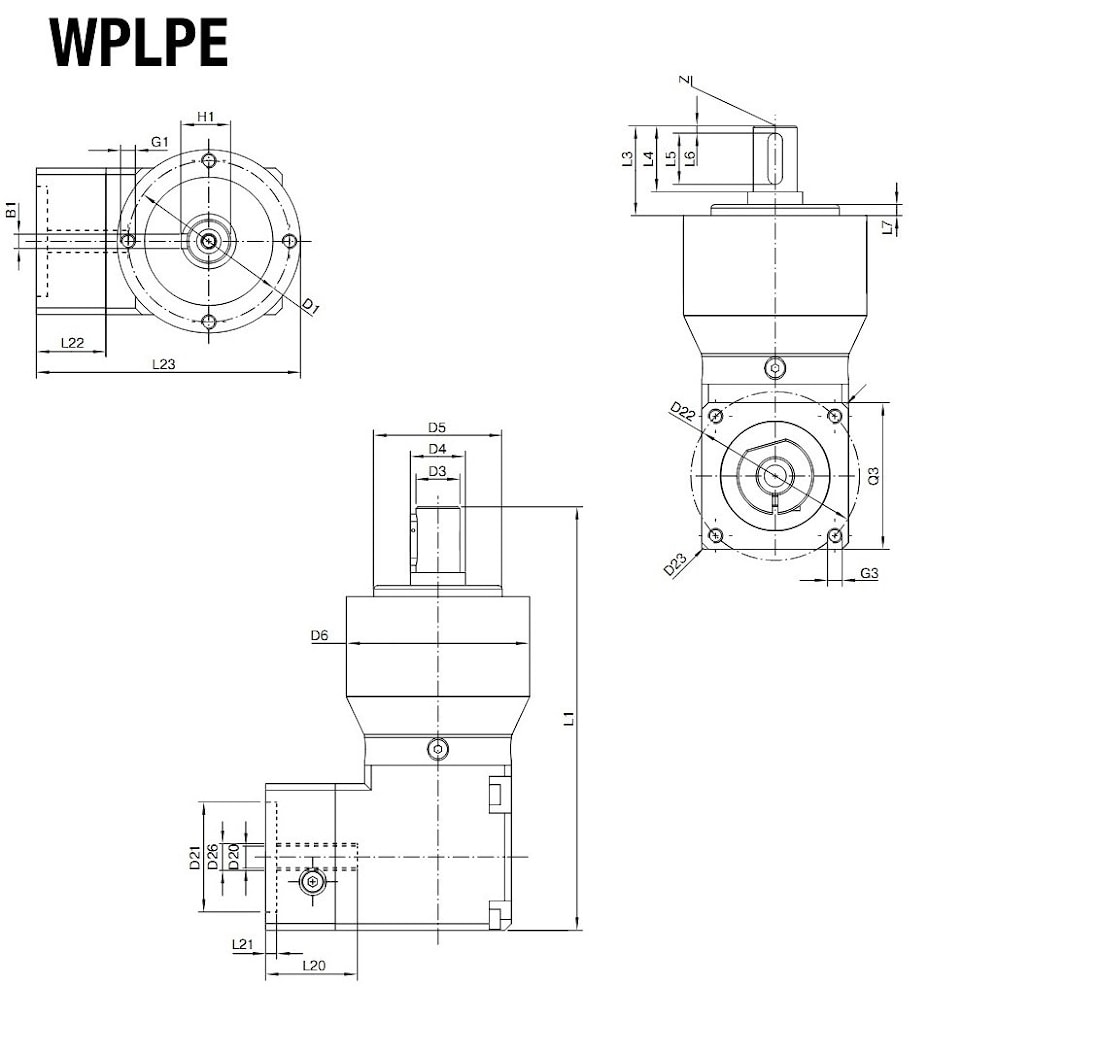

Размеры

	Кол-во ступеней	WPLPE050	WPLPE070	WPLPE090	WPLPE120

D1		44	62	80	108
D3_h7		12	16	22	32
D4		15	30	35	50
D5_h7		35	52	68	90
D6		50	70	90	120
G1_4x		M4x8	M5x8	M6x9	M8x16
L1	1	115.5	152.5	197.5	265
L1	2	128	165.5	215.5	292.5
L3		24.5	36	46	68
L7		3	3	4	5
Выходной вал со шпонкой (по DIN6885 T1)		A4x4x14	A 5x5x25	A6x6x32	A10x8x50
B1		4	5	6	10
H1		13.5	18	24.5	35
L4		18	28	36	58
L5		14	25	32	50
L6		2	2	2	4
Z		M4x10	M5x12.5	M8x19	M12x28
Вал без шпонки
L4		18	28	36	58
