Угловой низколюфтовой (прецизионный) редуктор WPLN

Входная скорость редуктора WPLN
Критичный крутящий момент редуктора WPLN
Максимальный крутящий момент редуктора PLPE
Условные обозначения

Спецификация редуктора WPLN

	Кол-во ступеней	WPLN070	WPLN090	WPLN115	WPLN142

Ресурс работы, t_L (ч)		Более 20 000
Ресурс при не полной загрузки, T2N*0.88, t_L (ч)		Более 30 000
Эффективность при полной загрузке, η (%)	1	96
Эффективность при полной загрузке, η (%)	2	94
Температура, T_min ~ T_max (^oC)		-25 ~ +90
Степень защиты		IP65
Стандартный люфт, j_t (угл.мин)	1	<5
Стандартный люфт, j_t (угл.мин)	2	<5
Жесткость на кручение, c_g(Нм/угл.мин)	1	1.8-2.4	4.6-6.2	10.1-13.5	25.5-34.0
Жесткость на кручение, c_g(Нм/угл.мин)	2	2.3-3.0	5.9-7.8	12.8-16.9	32.5-42.5
Момент инерции, J (кг*см²)	1	0.502-0.834	0.905-1.396	4.776-5.926	12.898-15.589
Момент инерции, J (кг*см²)	2	0.500-0.836	0.682-1.186	3.508-4.714	11.635-15.233
Допустимые радиальные нагрузки для выработки в 20 000ч, Fr₂₀₀₀₀_h (N)	1	3200	5200	6000	12500
	2	3200	5500	6000	12500
Допустимые аксиальные нагрузки для выработки в 20 000ч, Fa₂₀₀₀₀_h (N)	1	4300	5900	7000	14500
	2	4400	6400	8000	15000
Допустимые радиальные нагрузки для выработки в 30 000ч, Fr₃₀₀₀₀_h (N)	1	3200	5200	6000	10900
	2	3200	4800	5400	11400
Допустимые аксиальные нагрузки для выработки в 30 000ч, Fa₃₀₀₀₀_h (N)	1	3700	5200	6100	12000
	2	3900	5700	7000	13200
Статические радиальные нагрузки, Fr_stat (N)	1	3200	5200	6000	12500
Статические радиальные нагрузки, Fr_stat (N)	2	3200	5500	6000	12500
Статические аксиальные нагрузки, Fr_stat (N)	1	4300	5900	7000	14500
Статические аксиальные нагрузки, Fr_stat (N)	2	4400	6400	8000	15000
Вес, m_G (кг)	1	3	5	10.5	25
Вес, m_G (кг)	2	3.9	5.3	9.2	21.5
Шум, Q_g (dB)		66	67	68	70

Крутящий момент

	Кол-во ступеней	Передаточное число	WPLN070	WPLN090	WPLN115	WPLN142

Номинальный крутящий момент, T2N (Нм)	1	4	45	90	160	320
		5	42	75	140	280
		8	27	50	90	180
		10	22	40	75	160
	2	16	77	150	300	640
		20	77	150	300	800
		25	65	140	260	700
		32	77	108	200	360
		40	65	135	250	450
		50	65	110	200	375
		64	40	80	150	450
		100	27	60	125	305

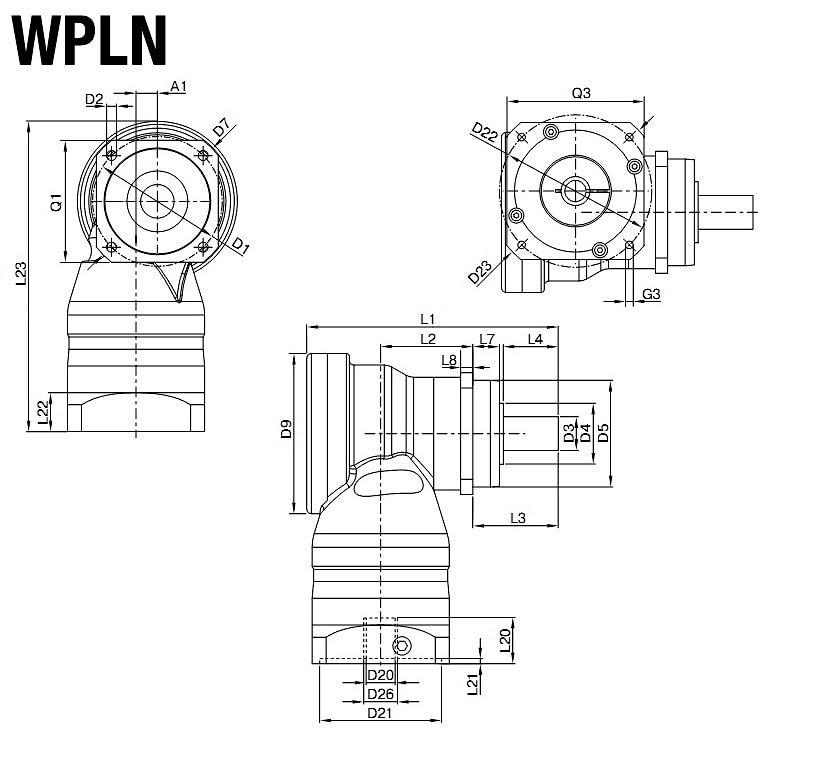

Размеры

	Кол-во ступеней	WPLN070	WPLN090	WPLN115	WPLN142

A1	1	10	14	20	26
A1	2	10	10	14	20
D1		68-75	85	120	165
D2_4x		5.5	6.5	9	11
D3_k6		16	22	32	40
D4	1	30	40	45	70
D4	2	35	40	45	70
D5_g7		60	70	90	130
D7		92	100	140	185
D9	1	86	105	120	170
D9	2	86	86	105	120
Q1		70	80	110	142
L1	1	137.5	165	218	273
L1	2	185	207	248.5	342.5
L2	1	46.5	60.5	73.5	76
L2	2	94	108	112	176
L3		48	56	88	110
L7		19	17.5	28	28
L8		7	8	10	12
Выходной вал со шпонкой (по DIN6885 T1)		A5x5x25	A 6x6x28	A10x8x50	A12x8x65
B1		5	6	10	12
H1		18	24.5	35	43
L4		28	36	58	80
L5		25	28	50	65
L6		2	4	4	8
Z		M5x12.5	M8x19	M12x28	M16x35
Вал без шпонки
L4		28	36	58	80
