Цилиндрический редуктор DR672 и DR673

40 об/мин ... 250 об/мин

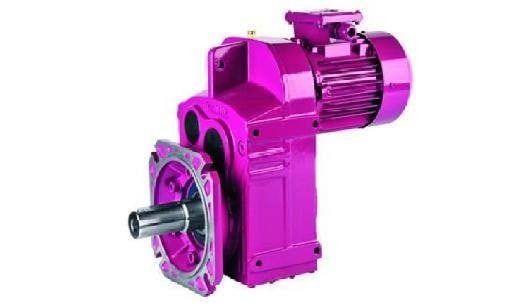

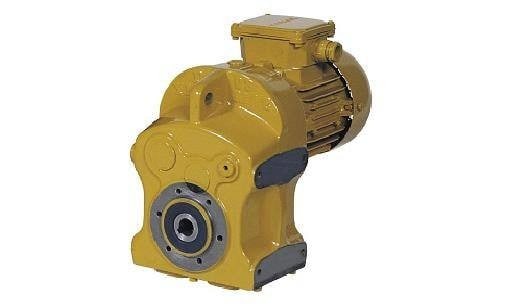

Цилиндрический мотор-редуктор с параллельными валами DR672-180M/4 и DR673-180M/4 комплектуется электрическими моторами номинальной мощностью 18,5 киловатт (18,5*3000 , 18,5*1500 , 18,5*1000 , 18,5*750), с доведением крутящего момента на выходном валу: 900 нм - 4000 нм, скорость оборотов тихоходного вала: 32 ... 246 оборотов/минуту.
Пространственные расположения привода: согласно европейских стандартов М1 , М2 , М3 , М4 , М5 , М6 .
Исполнения: полым валом , цельный вал , выходной фланец , анти реверсивная муфта , ограничитель крутящего момента , экструдерная приставка и прочее.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
32	5325	44,27	13607	0,8	DR673-180M/4	315
36	4662	38,70	25235	0,9
41	4104	34,02	31522	1,0
47	3627	30,04	35775	1,2
54	3184	26,11	39090	1,4	DR672-180M/4	305
60	2852	23,36	41358	1,5
69	2464	20,20	43687	1,7
80	2136	17,49	45457	2,0
92	1871	15,30	46818	2,3
104	1651	13,48	48080	2,6
117	1466	11,96	49786	2,7
131	1308	10,67	50324	2,9
136	1260	10,29	49862	3,0
157	1093	8,91	48056	3,2
181	952	7,75	46342	3,5
188	915	7,45	45638	3,1
212	812	6,61	44225	3,4
238	725	5,89	42897	3,6
246	698	5,68	42481	3,7

Вернуться к выбору мощностей

Мотор-редуктор DR672 и DR673 - как технический аналог мотор-редуктор можно рассматривать относительно к моделям MPD160 и MPD160/3 , MPL160 и MPL160/3 / производства Siti , Италия ; SK6282 и SK6382 /производства Nord , Германия ; F702 и F703 / производства Bonfiglioli , Италия , ZF180B и ZF180C / производства Tramec , Италия .

Редуктор DT672 и DT673 является аналогом редукторов ZA160B , ZA160C производства Tramec / Италия .
