Цилиндрический редуктор DR672 и DR673

35 об/мин ... 150 об/мин

Редукторный механизм DR672-160L/4 и DR673-160L/4 - промышленная многофункциональная трансмиссия на базе цилиндрического зацепления с компактным и удобным выходом с параллельным выходным валом , с подключаемым электрическим мотором эквивалентной мощности - 15 KW.
Вращательный момент - 1500 Nm - 4300 Nm.
Рационально рассчитывать скорость выходного вала: 27 об/мин - 136 об/мин.
Уровень допустимых радиальных нагрузок на исполнительные валы: 40000 N.

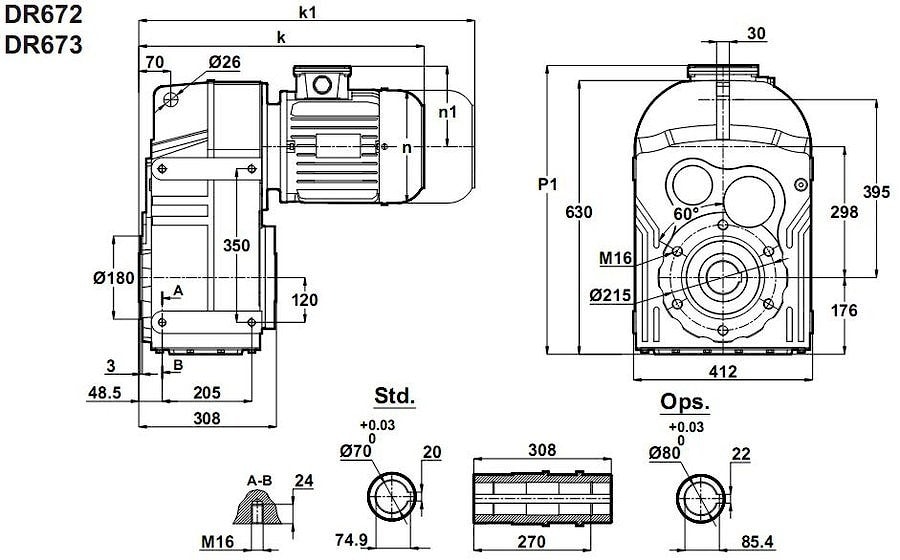

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
27	4967	51,01	20784	0,9	DR673-160L/4	291
32	4317	44,27	29394	1,0
36	3779	38,70	34469	1,1
41	3327	34,02	38084	1,3
47	2941	30,04	40783	1,5
54	2582	26,11	43008	1,7	DR672-160L/4	281
60	2312	23,36	44529	1,9
69	1997	20,20	46146	2,2
80	1732	17,49	47479	2,5
92	1517	15,30	48457	2,8
104	1338	13,48	49432	3,2
117	1188	11,96	50877	3,4
131	1061	10,67	50964	3,6
136	1022	10,29	50478	3,7

Вернуться к выбору мощностей

Мотор-редуктор DR672 и DR673 - как технический аналог мотор-редуктор можно рассматривать относительно к моделям MPD160 и MPD160/3 , MPL160 и MPL160/3 / производства Siti , Италия ; SK6282 и SK6382 /производства Nord , Германия ; F702 и F703 / производства Bonfiglioli , Италия , ZF180B и ZF180C / производства Tramec , Италия .

Редуктор DT672 и DT673 является аналогом редукторов ZA160B , ZA160C производства Tramec / Италия .
