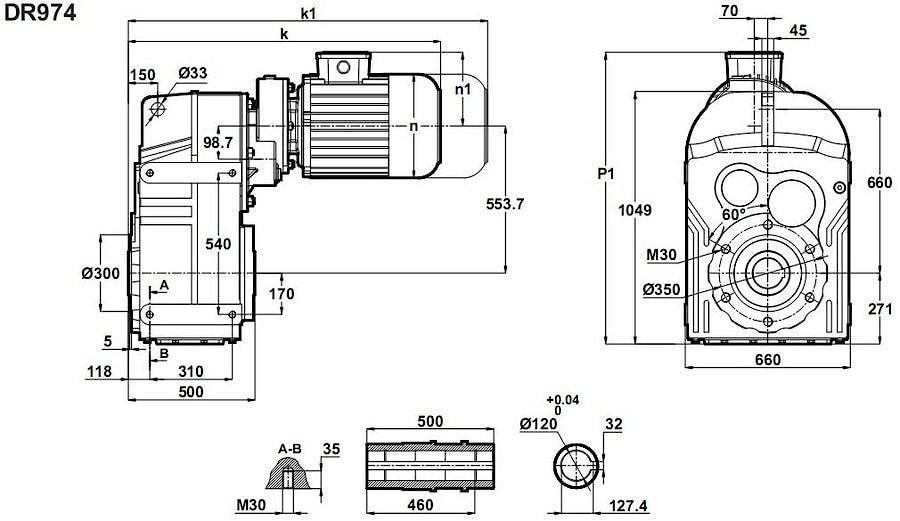

Цилиндрический редуктор DR974 2,5 об/мин ... 7,0 об/мин
2,5 об/мин ... 7,0 об/мин
Многопрофильный четырех ступенчатый трансмиссионный узелDR974-132S/4 и DR974-132M/6b комплектуется составляющими: электродвигатель мощностью 5,5 квт в разно полюсной конфигурации, с различными степенями защиты и изоляции, с определенной взрывозащитой, с тормозным устройством и мощный силовой механический агрегат - цилиндрический редуктор.
Крутящий момент привода: 7000 - 18000 ньютонов/метр.
Номинальные передаточные отношения : 200/1 , 220/1 , 250/1 , 280/1 , 330/1 , 370/1 , 415/1 , 520/1 .
Условное обозначение
Каталог D-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 2,4 | 20016 | 371,15 | 194517 | 0,9 | DR974-132M/6b | 821 |
| 2,7 | 18079 | 523,19 | 200219 | 1,0 | DR974-132S/4 | 816 |
| 3,4 | 14368 | 415,16 | 210596 | 1,3 | ||
| 3.8 | 12867 | 371,15 | 214161 | 1,4 | ||
| 4,2 | 11565 | 333,23 | 217198 | 1,6 | ||
| 4,9 | 9858 | 284,06 | 220851 | 1,8 | ||
| 5,6 | 8702 | 250,41 | 223174 | 2,1 | ||
| 6,3 | 7729 | 222,15 | 225043 | 2,3 | ||
| 7,1 | 6899 | 197,95 | 226569 | 2,6 |
Вернуться к выбору мощностей
Мотор редуктор DR974 можно использовать как технический аналог к мотор редуктору SK9382 / 42 и SK9382 / 52 / выпускаемых NORD , Германия ; мотор-редуктору F904 / производства Bonfiglioli , Италия.
