Цилиндрический редуктор DR375 2,0 об/мин ... 4,5 об/мин
2,0 об/мин ... 4,5 об/мин
Для получения выходных оборотов 1,3 - 4,5 оборотов в минуту от энергетического узла эквивалентной мощностью 0,18кВт (асинхронный двигатель, двигатель постоянного тока, синхронная электрическая машина, сервомотор и прочее) предлагается пяти- ступенчатый редукторный механизм с параллельными валами DR375-63/4b.Крутящие моменты: 350 Нм - 800 Нм.
Предел допустимых радиально-аксиальных нагрузок - 13000Н.
Эксплуатируется привод с полой втулкой, с цельными валами, с выходным фланцем, зажимные элементы и т.д.
Устанавливается устройство backstop.

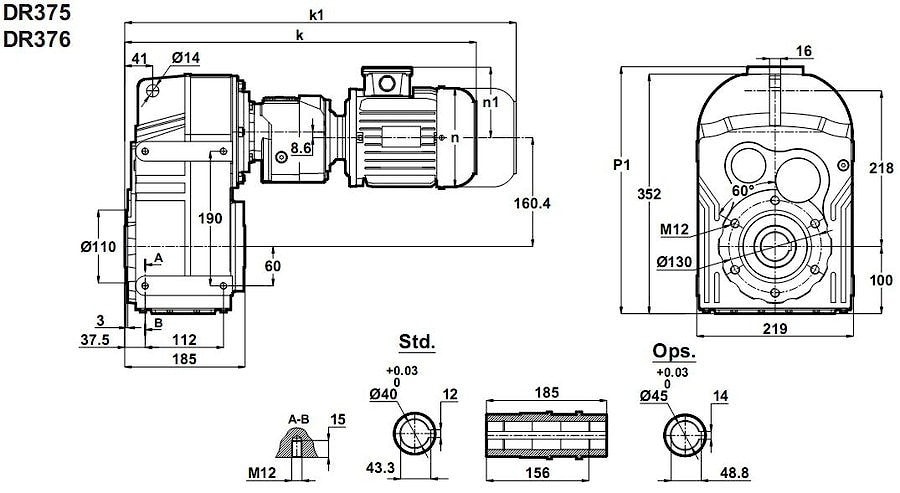

Условное обозначение
Каталог D-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 1,3 | 1090 | 1053,09 | 5923 | 0,8 | DR375-63/4b | 78 |
| 1,5 | 964 | 930,99 | 9361 | 0,9 | ||
| 1,8 | 812 | 783,07 | 12097 | 1,0 | ||
| 2,1 | 691 | 665,75 | 13752 | 1,2 | ||
| 2,5 | 592 | 570,43 | 14884 | 1,4 | ||
| 2,7 | 536 | 516,22 | 15460 | 1,5 | ||
| 3,2 | 459 | 442,6 | 16185 | 1,8 | ||
| 3,7 | 394 | 378,91 | 16742 | 2,1 | ||
| 4,0 | 366 | 351,62 | 16966 | 2,2 | ||
| 4,2 | 347 | 333,87 | 17113 | 2,4 | ||
| 4,5 | 322 | 309,82 | 17300 | 2,5 |
