Цилиндрический редуктор DR775 и DR776 0,2 об/мин ... 1,0 об/мин
0,2 об/мин ... 1,0 об/мин
Обще промышленный асинхронный электродвигатель номинальной мощностью 0,18кВт переменного тока (220В или 380В) либо любой другой тип электропривода эквивалентной мощности (синхронный электродвигатель переменного тока, двигатель постоянного тока, сервомотор и др.) и цилиндрическая зубчатая передача с параллельными валами следующих марок DR775-71/6a и DR776-71/6a.Привод - низко оборотистый, поэтому передаточные числа i=1500 ... i=6500.
Моменты: 2500Нм - 8000Нм.

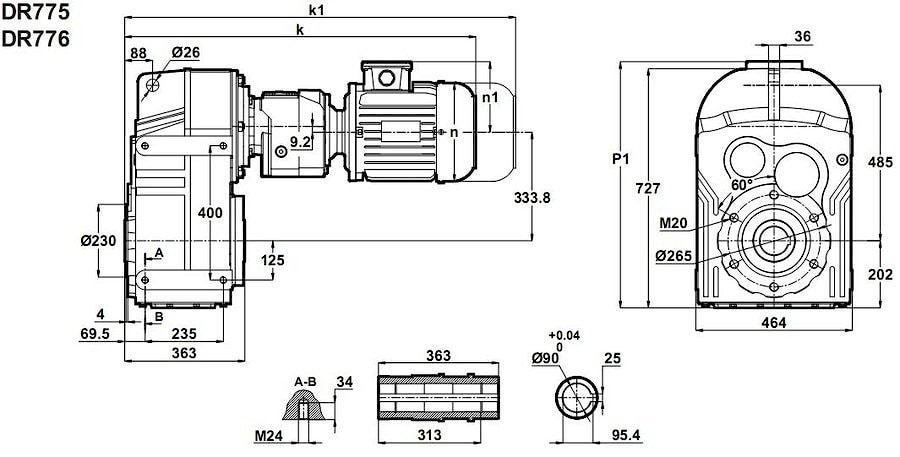

Условное обозначение
Каталог D-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 0,14 | 9692 | 6492,84 | 40649 | 0,8 | DR776-71/6a | 315 |
| 0,15 | 9268 | 5875,88 | 45034 | 0,9 | ||
| 0,18 | 7976 | 5058,99 | 55565 | 1,0 | ||
| 0,21 | 6846 | 4334,63 | 62958 | 1,2 | ||
| 0,24 | 5951 | 3691,20 | 67842 | 1,3 | DR775-71/6a | 305 |
| 0,27 | 5327 | 3302,14 | 70980 | 1,5 | ||
| 0,32 | 4599 | 2855,58 | 74222 | 1,7 | ||
| 0,36 | 4070 | 2523,53 | 76370 | 2,0 | ||
| 0,40 | 3643 | 2257,90 | 77995 | 2,2 | ||
| 0,45 | 3204 | 1982,78 | 79560 | 2,5 | ||
| 0,54 | 2683 | 1656,07 | 81300 | 3,0 | ||
| 0,60 | 2439 | 1507,38 | 82188 | 3,3 | ||
| 0,68 | 2145 | 1323,71 | 83101 | 3,7 |
