Соосный цилиндрический редуктор MR203 и NR203

Номинальная мощность - 0,25 кВт

Выходные обороты: 10 об/мин ... 30 об/мин

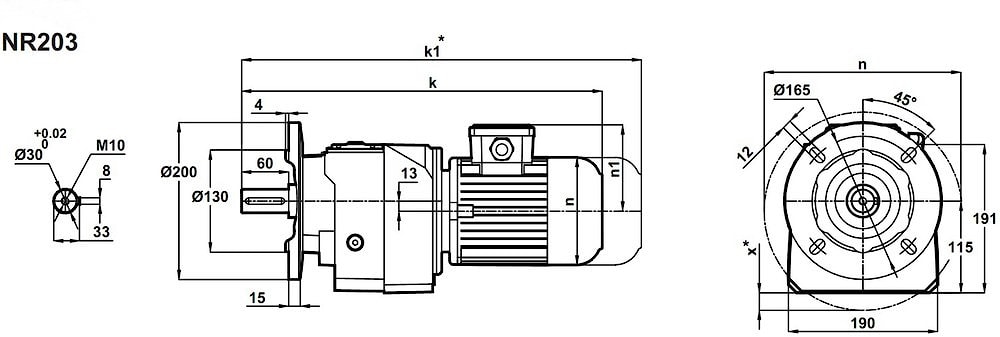

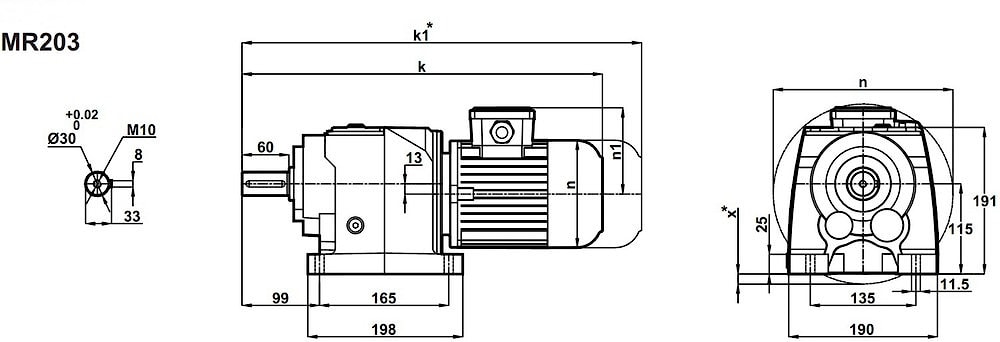

Соосно-цилиндрический мотор-редуктор MR203-71/4a (лапы) NR203-71/4a (фланец) MR203-71/6b (лапы) NR203-71/6b (фланец) представляет собой электродвигатель мощностью 0,25 кВт, в жесткой сцепке с цилиндрической редукторной частью прямолинейной конструкцией, полнотелым выходным валом диаметром 30мм. Мотор-редукторы выпускаются как во фланцевом исполнении, так и в исполнении на лапах.
Наилучшие обороты на выходе для данного габарита 10 ~ 30 об/мин (при минимальных требованиях к сервис-фактору).
Номинальный крутящий момент - 280 Nm.
Привод отлично зарекомендовал себя в прерывистых, краткосрочных и частотно-регулируемых режимах работ.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
13	169	68,03	8229	1,7	MR203-71/6b NR203-71/6b	28 30
15	148	59,43	7935	1,9
16	138	55,74	7797	3,0
21	108	68,03	7285	2,6	MR203-71/4a NR203-71/4a	28 30
24	95	59,43	7008	3,0
25	89	55,74	6879	3,1
30	76	47,39	6559	3,7

Вернуться к выбору мощностей



Соосно-цилиндрический мотор-редуктор MR203 и NR203 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR203 и NR203 можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
