Соосный цилиндрический редуктор MR002, MR003 и NR002, NR003

Номинальная мощность - 0,25 кВт

Выходные обороты: 80 об/мин ... 400 об/мин

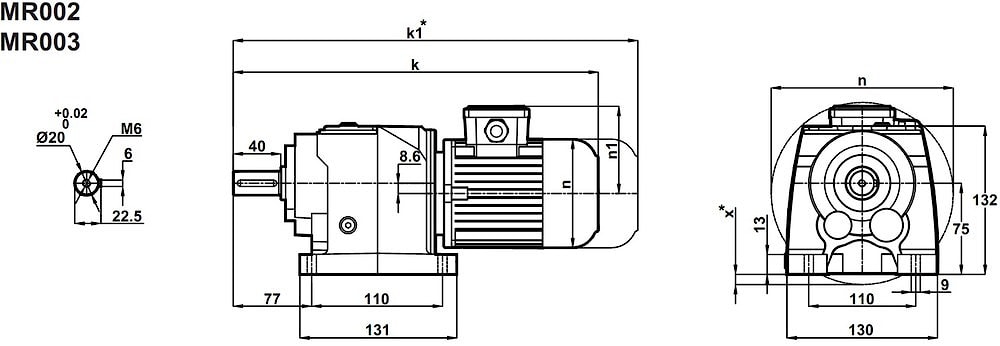

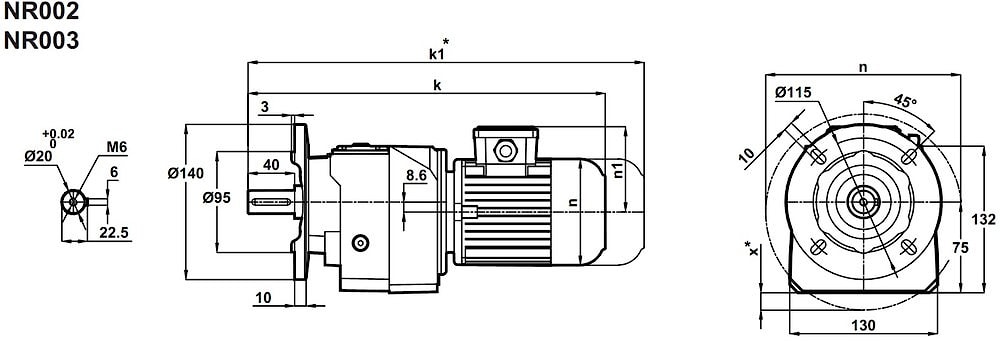

Соосно-цилиндрические мотор-редукторы MR003-71/4a (исполнение на лапах) NR003-71/4a (фланцевое исполнение) MR002-71/4a (исполнение на лапах) NR002-71/4a (фланцевое исполнение) - наиболее компактные модели соосных мотор-редукторов для подводимой мощностью (двигатели постоянного или переменного тока) мощностью - 0,25кВт.
Редукторы изготавливаются в исполнении на лапах и фланцевом исполнении. Оптимальным для данного габарита редуктора считаются частота вращений выходного вала выше 80 об/мин (т.е. соответствуют нормативному сервис-фактору).
Корпусная моноблочная деталь привода защищают рабочие шестерни и подшипники. За счет особенностей компоновки, устойчивости осей ступеней привода, жестких допусков зубчатых передач мотор-редуктор приобретает важные эксплуатационные преимущества: прочность, долговечность, надежность, экономичность.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
126	18	18,66	1866	3,6	MR002-71/4a NR002-71/4a	12 13
142	16	18,08	1808	4,9
161	14	17,40	1740	5,3
166	14	17,28	1728	5,4
179	13	16,91	1691	5,7
188	12	16,63	1663	5,9
203	11	16,26	1626	6,2
233	10	15,56	1556	6,8
251	9	15,22	1522	7,1
307	7	14,26	1426	7,8
359	6	13,60	1360	8,7
387	6	13,29	1329	9.0
83	27	16,89	2095	3.0	MR003-71/4a NR003-71/4a	12 13
95	23	14,67	2010	3,5
103	22	13,61	1970	3,7

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR002(3) и NR002(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR002(3) и NR002(3) можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
