Соосный цилиндрический редуктор MR775, MR776 и NR775, NR776

Номинальная мощность - 0,25 кВт

Выходные обороты - 0,3 об/мин ... 0,9 об/мин

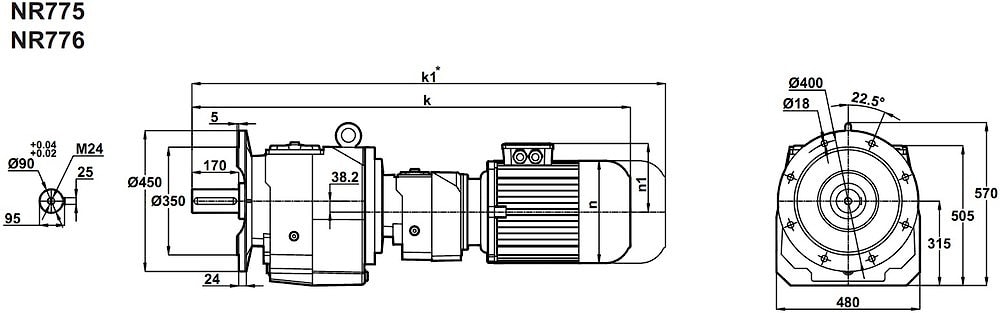

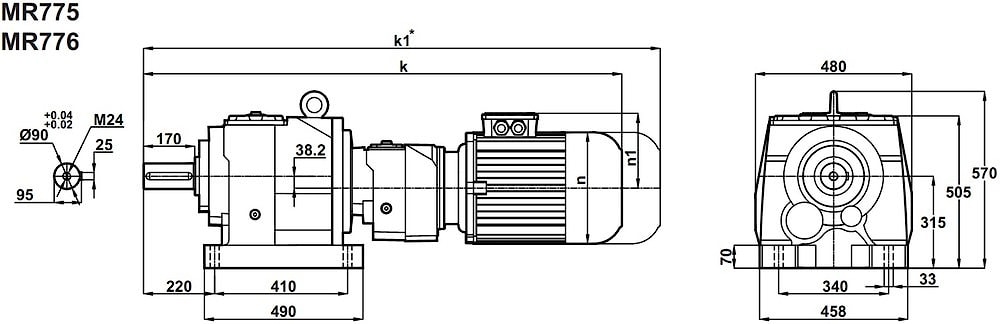

Соосно-цилиндрические мотор-редукторы MR776-71/4a (лаповое исполнение), NR776-71/4a (исполнение на фланце), MR775-71/4a (лаповое исполнение), , NR775-71/4a (исполнение на фланце) - общепромышленные многоступенчатые зубчатые передачи, предназначенные для передачи крутящего момента от асинхронного электродвигателя мощностью 0,25кВт. Значения передаваемого усилия к приводным устройствам и механизмам достигают 3000Nm - 7000Nm.
Диапазон эффективных исходящих оборотов от 0,3 до 1,0 об/мин (исходя из оптимального сервис-фактора).

В приводе высокий уровень допустимых радиальных и аксиальных нагрузок.

Гарантия - 24 месяца.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,56	3658	2489,33	74978	2,0	MR775-71/4a NR775-71/4a	262 269
0,63	3241	2205,70	77016	2,2
0,71	2901	1973,22	78830	2,5
0,87	2367	1605,65	81237	3,0
0,20	10140	7111,29	-	0,7	MR776-71/4a NR776-71/4a	266 275
0,22	8944	6269,03	19140	0,8
0,25	7939	5561,52	39056	0,9
0,28	7082	4958,83	49566	1,0
0,32	6237	4360,35	57620	1,2
0,40	5027	3509,88	66848	1,4
0,45	4415	3077,90	70753	1,6
0,51	3909	2721,04	73649	1,8

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR775(6) и NR775(6) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR775(6) и NR775(6) можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия)
