Соосный цилиндрический редуктор MR575, MR576 и NR575, NR576

Номинальная мощность - 0,12 кВт

Выходные обороты: 0,2 об/мин ... 1,0 об/мин

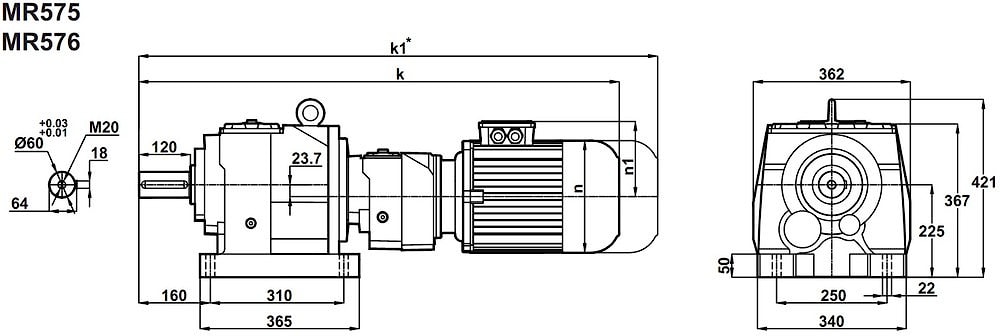

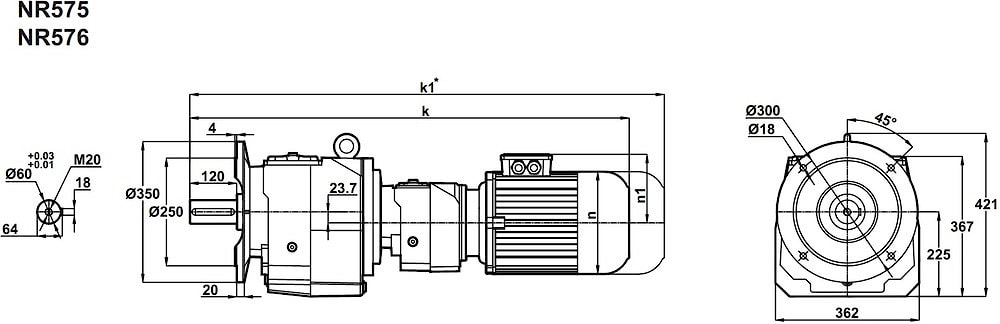

Соосный цилиндрический мотор-редуктор в пяти ступенях MR575-63/4a (исполнение на лапах) и NR575-63/4a (фланцевое исполнение);в шести ступенях MR576-63/4a (исполнение на лапах) и NR576-63/4a (фланцевое исполнение) - это стандартная серия соосных мотор-редукторов с цилиндрическим эвольвентным зацеплением. Эксплуатируются мотор-редукторы от электродвигателя - 0,12кВт при достижении самых минимальных частот вращения выходного вала от 0,3 ~ до 1,0 об/мин.
Номинальный крутящий момент - 3000 Nm.
Мотор-редуктор не прихотлив в работе, выдерживает колоссальные радиальные нагрузки до 30000N.

Гарантия - 24 месяца.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,82	1112	1702,31	31580	2,4	MR575-63/4a NR575-63/4a	163 165
0,97	941	1438,74	32588	2,9
0,28	3214	5032,93	16000	0,8	MR576-63/4a NR576-63/4a	165 167
0,33	2718	4253,68	16000	1,0
0,45	1969	3080,93	25147	1,4
0,51	1751	2738,37	27050	1,5
0,66	1364	2129,31	29954	2,0
0,78	1154	1799,63	31325	2,3

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR575(6) и NR575(6) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR575(6) и NR575(6) можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
