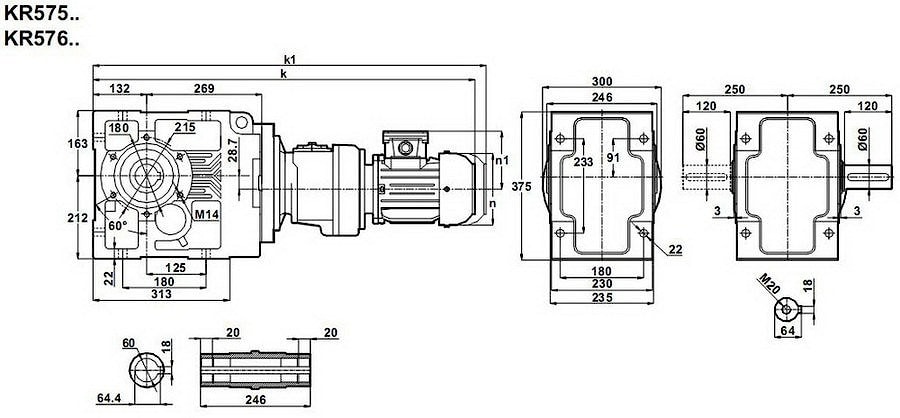

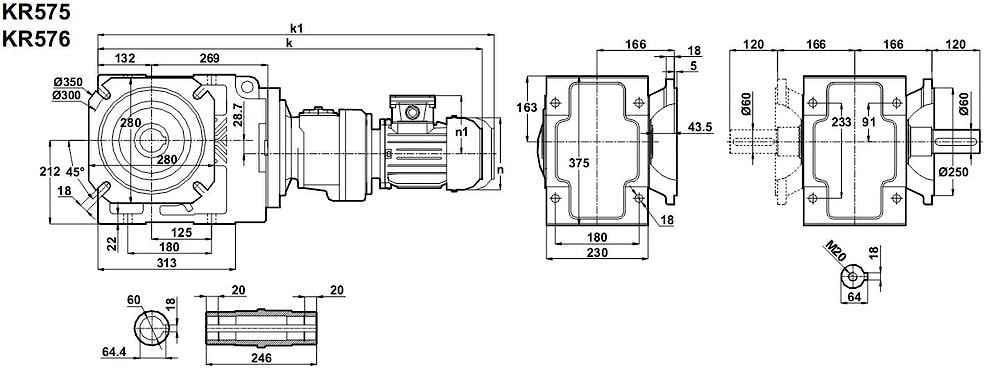

Конический редуктор KR575 и KR576

0,2 об/мин ... 1,0 об/мин

Низко оборотистый коническо-цилиндрический мотор-редуктор с подводимым энерго приводом в 120Ватт представлен агрегатом, маркируемым как KR575-63/4a KR576-63/4a.
В деталях представляет собой общепромышленный асинхронный мотор переменного и постоянного тока с номиналом мощности 0,12кВт, или другого источника подачи первичной мощности (сервопривод, гидро мотор, ВОМ или др.) в жесткой сцепке с цилиндрической редукторной пред ступенью и конический редуктор.
В такой многозвенной структуре привод способен достигать огромные передаточные числа i=1500 - i=5500.

Условное обозначение
Каталог K-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	sf		m (кг)
0,21	4116	6512,92		0,7	KR576-63/4a	153
0,25	3482	5504,53	14440	0,8
0,35	2522	3986,91	26011	1,1
0,4	2243	3543,62	28293	1,2
0,51	1747	2755,47	31567	1,5
0,6	1478	2328,84	33064	1,8
0,64	1425	2202,9	33395	1,9	KR575-63/4a	151
0,75	1206	1861,83	34504	2,2
1,0	873	1348,52	36003	3,1

Вернуться к выбору мощностей

Мотор-редуктор KR575 можно рассматривать как аналог мотор-редукторов СRMI-85/150 , CMRI-110/150 и W/VF86/185 (производства STM (Италия) , Bonfiglioli (Италия)).
