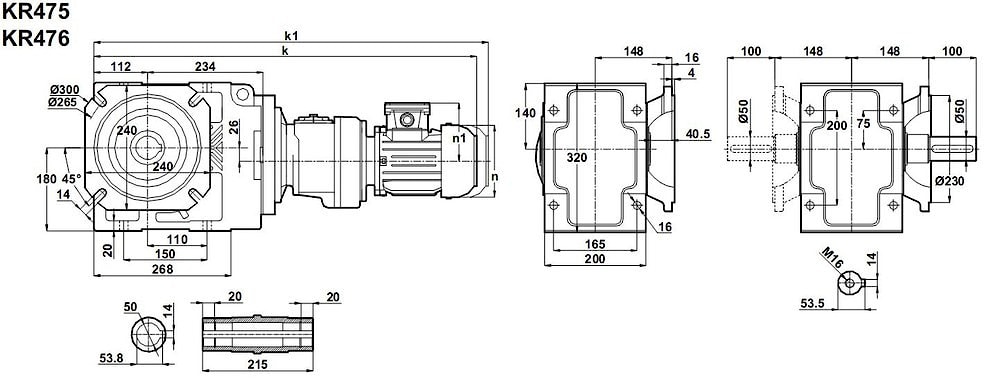

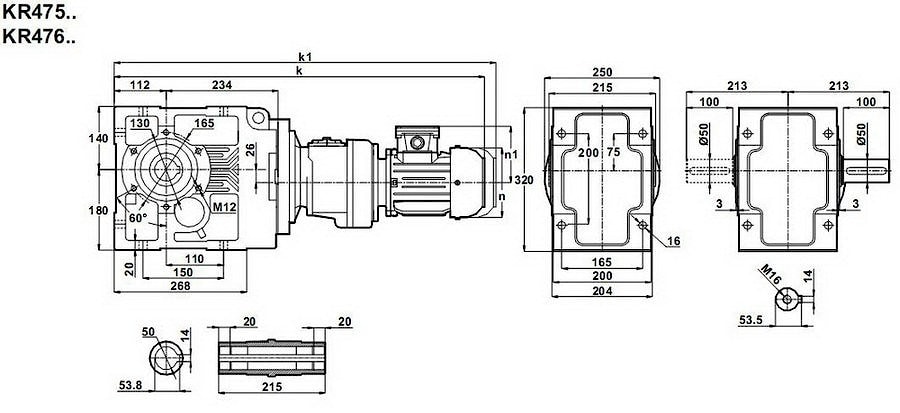

Конический редуктор KR475 и KR476 0,5 об/мин ... 1,5 об/мин
0,5 об/мин ... 1,5 об/мин

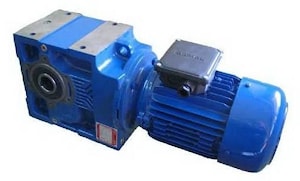

Компактный конический мотор редуктор KR475-63/4a и KR476-63/4a представляет собой пяти- и шести- ступенчатую трансмиссионную коробку передач, в составе с коническим звеном, которое служит для пере направления поступательного механического движения под прямым углом относительно подводимого электродвигателя мощностью 0,12кВт.Рационально использовать привод с большими передаточными отношениями i=900 - i=2800.
Вращающее передаваемое усилие 500Nm - 1500Nm.
Радиально осевые нагрузки на исполнительных валах в пределах - 20000N.
Условное обозначение
Каталог K-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 0,49 | 1825 | 2873,07 | 12361 | 0,8 | KR476-63/4a | 105 |
| 0,53 | 1696 | 2663,91 | 13984 | 0,9 | ||
| 0,56 | 1588 | 2495,47 | 15168 | 1,0 | ||
| 0,64 | 1392 | 2183,54 | 17023 | 1,1 | ||
| 0,79 | 1144 | 1767,9 | 18938 | 1,4 | KR475-63/4a | 104 |
| 0,95 | 957 | 1476,6 | 20218 | 1,6 | ||
| 1,0 | 904 | 1395,04 | 20536 | 1,7 | ||
| 1,1 | 791 | 1218,61 | 21178 | 2,0 | ||
| 1,2 | 743 | 1142,99 | 21460 | 2,1 | ||
| 1,4 | 632 | 971,77 | 22031 | 2,5 | ||
| 1,6 | 587 | 901,03 | 22248 | 2,6 | ||
| 1,7 | 550 | 844,06 | 22424 | 2,8 |
Вернуться к выбору мощностей
Мотор-редуктор KR475 можно рассматривать как аналог мотор-редукторов СRMI-85/130 и W/VF86/150 (производства STM (Италия) , Bonfiglioli (Италия)).
