Соосный цилиндрический редуктор MR475 и NR475

0,5 об/мин ... 2,0 об/мин

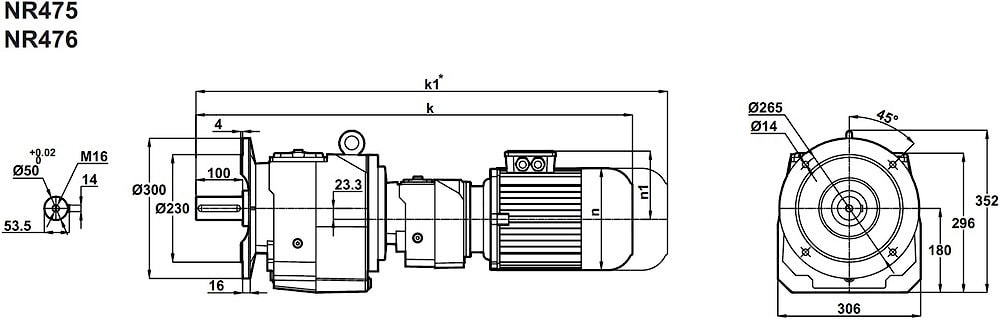

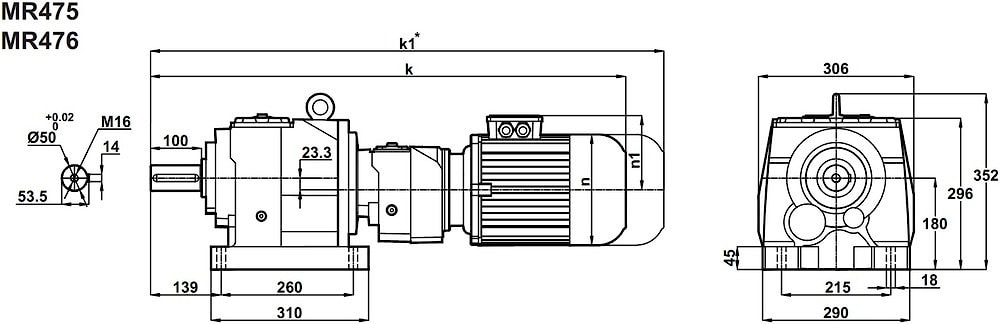

Цилиндрическая редукторная приставка к электродвигателю переменного и постоянного тока номиналом в 0,12кВт представляет собой пяти ступенчатый мотор-редуктор тип MR475-63/4a для исполнения на лапах и NR475-63/4a для исполнения на фланце.
Трансмиссия обслуживает очень низкие и точные обороты выходного вала 0,6 - 1,5. Крутящие моменты - 1100Nm.
Идеальное решение для низко оборотистых экструдеров и миксеров.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,55	1648	2522,85	15544	0,9	MR475-63/4a NR475-63/4a	100 103
0,66	1378	2107,15	19007	1,1
0,70	1302	1990,76	19813	1,2
0,81	1139	1738,98	21389	1,4
0,86	1070	16,31,08	22021	1,4
1,0	910	1386,75	23312	1,7
1,1	845	1285,79	23794	1,8
1,2	792	1204,49	24176	2,0
1,3	694	1053,93	24837	2,2
1,5	617	934,94	25325	2,5
