Цилиндрический редуктор DR873

20 об/мин ... 100 об/мин

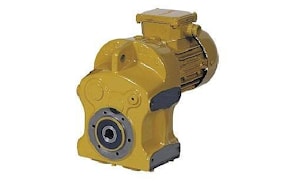

Асинхронный мотор номинальной мощностью - 30кВт переменного тока 380В/660В, подключаемый к многоступенчатому промышленному цилиндрическому редуктору - представлена мотор редуктором с параллельным выходом вала DR873-200L/4.
Передаваемое усилие на конце выходного вала: 3500 нм - 13000 нм.
Достигаемые скорости исполнительного вала: 20 - 103 оборотов/минуту.
Исполнение: полый вал, цельный вал, крепежный фланец, с зажимным диском, экструдерная приставка, реактивный рычаг и др.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
20	13359	68,62	74842	1,0	DR873-200L/4	603
23	11943	61,27	82390	1,1
25	10735	55,01	87946	1,2
27	10129	51,94	90625	1,3
31	8867	45,41	95465	1,5
35	7806	39,92	99433	1,7
40	6900	35,24	102409	1,9
46	5975	30,50	105219	2,2
53	5231	26,66	103986	2,5
60	4605	23,44	100852	2,8
79	3471	17,67	93283	3,2
91	3039	15,45	90215	3,5
103	2675	13,58	87313	3,8

Вернуться к выбору мощностей

Мотор редуктор DR873 можно использовать как технический аналог к мотор редуктору SK8382/ выпускаемых NORD, Германия; мотор-редуктору F904/ производства Bonfiglioli , Италия.
